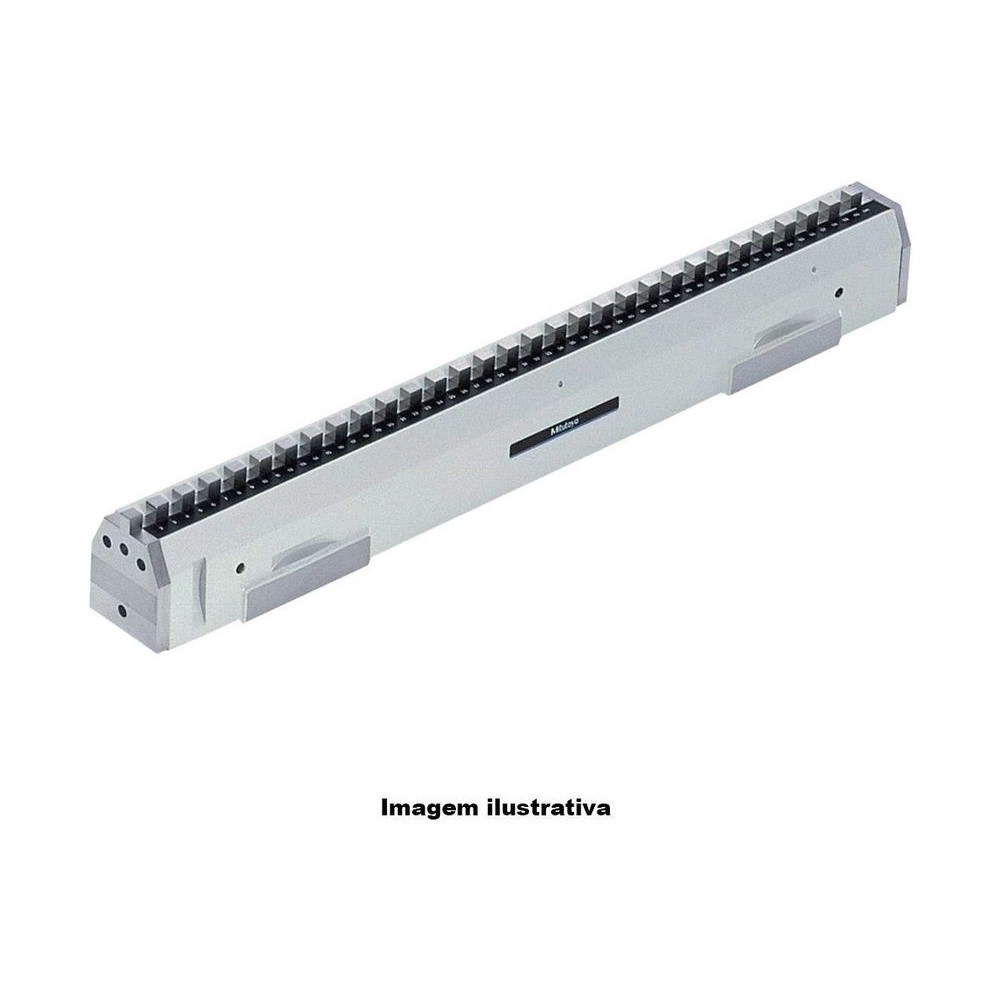

Modelo o Check Master da série 515 que foi desenvolvido para verificar a exatidão no movimento das mesas de máquinas operatrizes e para calibrar máquinas de medição por coordenadas (MMCs). Com 1000 mm e 22 kg, é o Check Master para eixos de um metro, com três faixas de especificação.
A exatidão entre blocos vai de ±2,5 µm até 310 mm a ±3,5 µm até 610 mm e ±5,0 µm até 1000 mm; o paralelismo, de 1,2 a 1,5 e 2,0 µm nas mesmas faixas.
Os blocos de 10 mm vêm enfileirados, numa pilha de blocos padrão aderidos de forma permanente dentro de uma estrutura rígida, e o padrão pode ser usado na vertical ou na horizontal. Exatidão e paralelismo são relativos à superfície de instalação do equipamento. Vem em caixa de madeira, com certificado de inspeção.
O que distingue o 515-723 entre os padrões escalonados Mitutoyo.
Um metro de referência com blocos a cada 10 mm.
±2,5, ±3,5 e ±5,0 µm conforme a altura.
Calibra máquinas de medição por coordenadas.
Trabalha na vertical e na horizontal.
Um bloco a cada 10 mm da capacidade.
Valores relativos à superfície de instalação.
O que cada número do 515-723 significa na prática.
Na linha padrão do Check Master, fica entre o 515-722, de 600 mm, e o 515-724, de 1500 mm. Os blocos ficam enfileirados ao longo de toda a altura (pág. E-29).
±2,5 µm até 310 mm, ±3,5 µm de 310 a 610 mm, ±5,0 µm de 610 a 1000 mm. O de alta exatidão de mesma capacidade, o 515-743, chega a ±2,5 µm no topo (pág. E-30).
1,2 µm até 310 mm, 1,5 µm de 310 a 610 mm, 2,0 µm de 610 a 1000 mm. A linha de alta exatidão começa em 1,0 µm (pág. E-30).
Um degrau a cada 10 mm, a mesma distância do Padrão de Altura Universal 515-520; o Height Master 515-322 usa blocos de 20 mm alternados (págs. E-27 a E-29).
Vem em caixa de madeira de série. O 515-743, de alta exatidão e mesma capacidade, pesa 12 kg (págs. E-29 e E-30).
Situações de calibração em que o 515-723 é a escolha certa.
Verificar um eixo longo com padrão curto obriga a reposicionar e somar erros.
O 515-723 cobre 1000 mm de uma vez.
No fim de um padrão longo, a especificação é mais larga que no início.
O catálogo dá ±5,0 µm entre blocos e 2,0 µm de paralelismo de 610 a 1000 mm.
O erro de posicionamento da mesa passa direto para a peça usinada.
O 515-723 dá uma referência de comprimento a cada 10 mm ao longo do movimento.
Comprar um padrão vertical e outro horizontal duplica o investimento.
O 515-723 trabalha nas duas orientações.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
Para que serve o 515-723?
Para verificar a exatidão no movimento das mesas de máquinas operatrizes e calibrar máquinas de medição por coordenadas (MMCs), na vertical ou na horizontal.
Quais são as faixas de exatidão do 515-723?
±2,5 µm em H ≤ 310 mm, ±3,5 µm em 310 < H ≤ 610 mm, ±5,0 µm em 610 < H ≤ 1010 mm. O paralelismo é de 1,2 µm em H ≤ 310 mm, 1,5 µm em 310 < H ≤ 610 mm, 2,0 µm em 610 < H ≤ 1010 mm.
Quanto pesa o 515-723?
22 kg, e vem em caixa de madeira. A versão de alta exatidão de mesma capacidade, 515-743, pesa 12 kg.
A exatidão do 515-723 é medida em relação a quê?
À superfície de instalação do equipamento, segundo a nota do catálogo.
O que vem com o 515-723?
Caixa de madeira, como acessório padrão, e certificado de inspeção.
