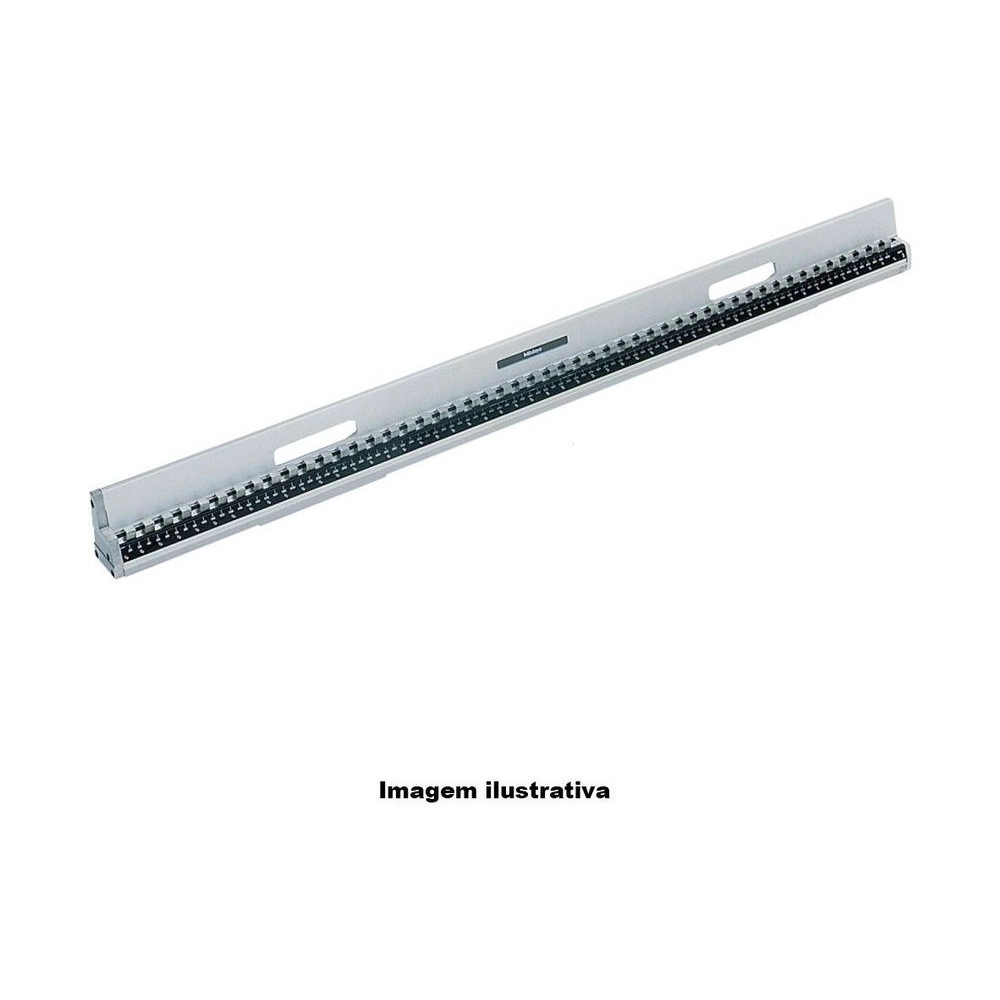

O Padrão Escalonado de Alta Exatidão Mitutoyo 515-743, o Check Master da série 515, foi desenvolvido para verificar a exatidão no movimento das mesas de máquinas operatrizes e para calibrar máquinas de medição por coordenadas (MMCs). É o Check Master de alta exatidão de 1000 mm. No trecho mais alto, de 610 a 1000 mm, mantém ±2,5 µm entre blocos, o valor que o Check Master padrão só garante até 310 mm.
Abaixo disso, ±1,2 µm até 310 mm e ±1,8 µm até 610 mm; o paralelismo é de 1,0 µm até 450 mm e de 1,5 µm acima. Pesa 12 kg.
Os blocos de 10 mm vêm enfileirados, e o padrão pode ser usado na vertical ou na horizontal. Exatidão e paralelismo são relativos à superfície de instalação do equipamento. Vem em caixa de madeira, com certificado de inspeção.
O que distingue o 515-743 entre os padrões escalonados Mitutoyo.
No trecho de 610 a 1000 mm.
Contra 22 kg do Check Master padrão de 1000 mm.
Calibra máquinas de medição por coordenadas.
Trabalha na vertical e na horizontal.
Um bloco a cada 10 mm da capacidade.
Valores relativos à superfície de instalação.
O que cada número do 515-743 significa na prática.
Altura H coberta pelos blocos.
Até 310 mm; ±1,8 µm em 310 < H ≤ 610 mm, ±2,5 µm em 610 < H ≤ 1010 mm.
Na primeira faixa; 1,5 µm em 450 < H ≤ 1010 mm.
Blocos enfileirados, um degrau a cada 10 mm.
Vem em caixa de madeira.
Situações de calibração em que o 515-743 é a escolha certa.
No Check Master padrão de 1000 mm, o fim do padrão chega a ±5,0 µm.
O 515-743 fica em ±2,5 µm no mesmo trecho.
Em padrão longo, o paralelismo costuma abrir perto do fim.
No 515-743, é de 1,5 µm de 450 a 1000 mm.
O erro de posicionamento da mesa passa direto para a peça usinada.
O 515-743 dá uma referência de comprimento a cada 10 mm ao longo do movimento.
Comprar um padrão vertical e outro horizontal duplica o investimento.
O 515-743 trabalha nas duas orientações.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
Para que serve o 515-743?
Para verificar a exatidão no movimento das mesas de máquinas operatrizes e calibrar máquinas de medição por coordenadas (MMCs), na vertical ou na horizontal.
Qual a exatidão do 515-743 perto de 1000 mm?
±2,5 µm entre blocos de 610 a 1000 mm, com 1,5 µm de paralelismo. Até 310 mm são ±1,2 µm e, até 610 mm, ±1,8 µm.
Qual a diferença entre o 515-743 e o 515-723?
A mesma capacidade de 1000 mm, com metade do erro máximo entre blocos: ±2,5 µm no fim do padrão, contra ±5,0 µm do 515-723, e 12 kg contra 22 kg.
A exatidão do 515-743 é medida em relação a quê?
À superfície de instalação do equipamento, segundo a nota do catálogo.
O que vem com o 515-743?
Caixa de madeira, como acessório padrão, e certificado de inspeção.
