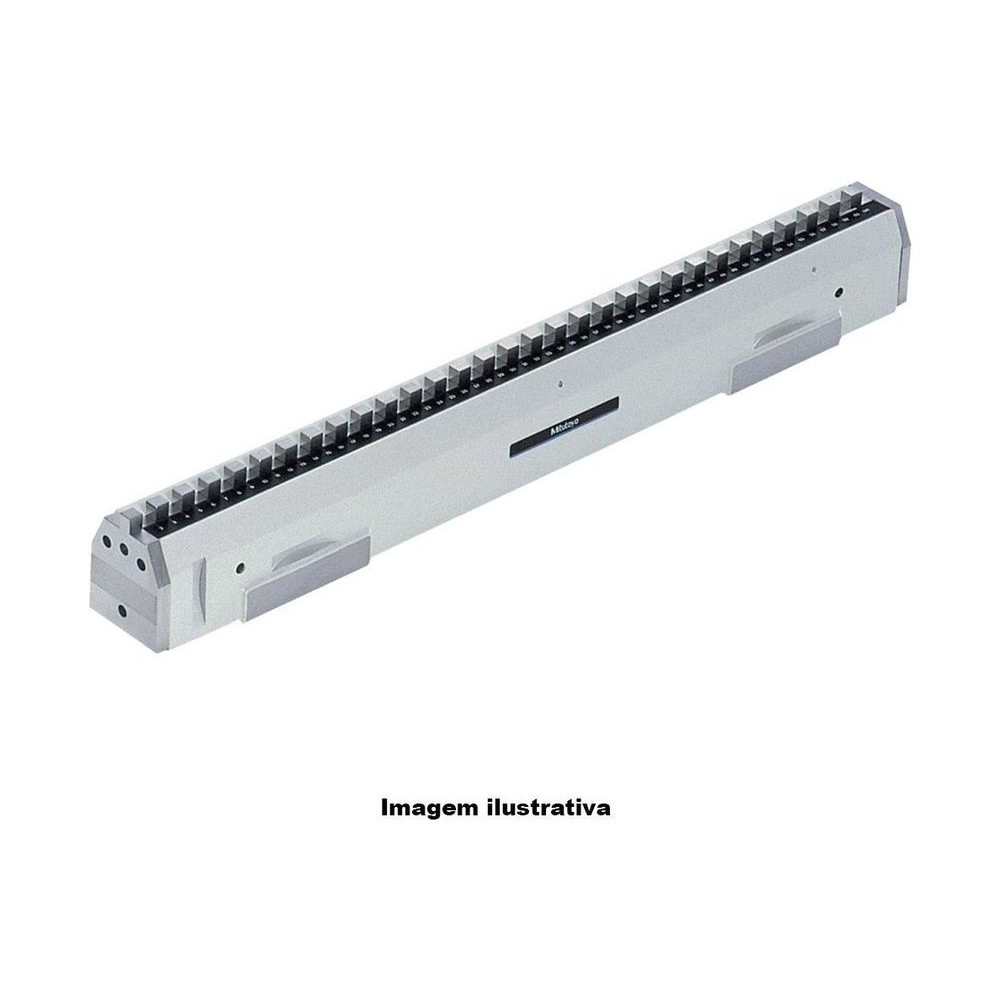

Check Master da série 515. Com 450 mm e 10 kg, é o primeiro da linha padrão a passar de 310 mm e, por isso, o primeiro com duas faixas de especificação. Como toda a linha, serve para verificar o movimento de mesas de máquinas operatrizes e calibrar MMCs.
Até 310 mm a exatidão entre blocos é de ±2,5 µm e o paralelismo de 1,2 µm; no trecho de 310 a 450 mm, os valores passam a ±3,5 µm e 1,5 µm.
Pode trabalhar em pé ou deitado. Os valores declarados valem em relação à superfície de instalação do equipamento, com os blocos de 10 mm enfileirados e aderidos de forma permanente numa estrutura rígida. Caixa de madeira e certificado de inspeção acompanham o padrão.
O que distingue o 515-721 entre os padrões escalonados Mitutoyo.
150 mm acima do 515-720.
±2,5 µm até 310 mm; ±3,5 µm acima.
Referência para o posicionamento da mesa da máquina.
O mesmo padrão nas duas orientações.
Acompanha o padrão, na caixa de madeira.
Exatidão relativa à superfície de instalação.
O que cada número do 515-721 significa na prática.
Na linha padrão do Check Master, fica entre o 515-720, de 300 mm, e o 515-722, de 600 mm. Os blocos ficam enfileirados ao longo de toda a altura (pág. E-29).
±2,5 µm até 310 mm, ±3,5 µm de 310 a 450 mm. O de alta exatidão de mesma capacidade, o 515-741, chega a ±1,8 µm no topo (pág. E-30).
1,2 µm até 310 mm, 1,5 µm de 310 a 450 mm. A linha de alta exatidão começa em 1,0 µm (pág. E-30).
Um degrau a cada 10 mm, a mesma distância do Padrão de Altura Universal 515-520; o Height Master 515-322 usa blocos de 20 mm alternados (págs. E-27 a E-29).
Vem em caixa de madeira de série. O 515-741, de alta exatidão e mesma capacidade, pesa 5,4 kg (págs. E-29 e E-30).
Situações de calibração em que o 515-721 é a escolha certa.
O padrão de 300 mm deixa sem referência o fim do curso.
O 515-721 vai até 450 mm.
Uma exatidão única esconde a mudança de especificação no alto do padrão.
O catálogo dá ±3,5 µm entre blocos e 1,5 µm de paralelismo no trecho acima de 310 mm.
Sem referência, o desvio da mesa só aparece na peça pronta.
Com blocos a cada 10 mm, o 515-721 mostra o movimento da mesa ponto a ponto.
Comprar um padrão vertical e outro horizontal duplica o investimento.
O 515-721 trabalha nas duas orientações.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O mesmo padrão trabalha em pé ou deitado, conforme o eixo que se quer verificar.
Os blocos de 10 mm enfileirados dão um ponto de referência a cada 10 mm ao longo da capacidade.
O catálogo declara a exatidão e o paralelismo por faixa de altura, relativos à superfície de instalação.
Onde o Check Master 515-721 é usado?
Na verificação do movimento da mesa de máquinas operatrizes e na calibração de MMCs. Pode ser montado em pé ou deitado.
Por que o 515-721 tem duas faixas de exatidão?
Porque passa de 310 mm: até ali valem ±2,5 µm entre blocos e 1,2 µm de paralelismo; de 310 a 450 mm, ±3,5 µm e 1,5 µm.
Qual a diferença entre o 515-721 e o 515-741?
A mesma capacidade de 450 mm. O 515-741 é a versão de alta exatidão: ±1,2 µm até 310 mm, ±1,8 µm acima, e 5,4 kg contra 10 kg.
Qual a referência dos valores do 515-721?
A exatidão e o paralelismo dos blocos são relativos à superfície de instalação do equipamento.
O que vem com o 515-721?
Caixa de madeira, como acessório padrão, e certificado de inspeção.
