Relógio Comparador Digital ABSOLUTE ID-C112AEX .5"/12,7mm com Retenção de Pico – 543-302

Name: Relógio Comparador Digital ABSOLUTE ID-C112AEX .5"/12,7mm com Retenção de Pico – 543-302
SKU: 543-302
Price: 5614.97 BRL
Availability: BackOrder

SKU: 543-302

Melhor Oferta

R$5.614,97 À vista no PIX com 5% OFF

ou R$5.910,49 em até 6x de R$985,08 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Duas baterias SR44 e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

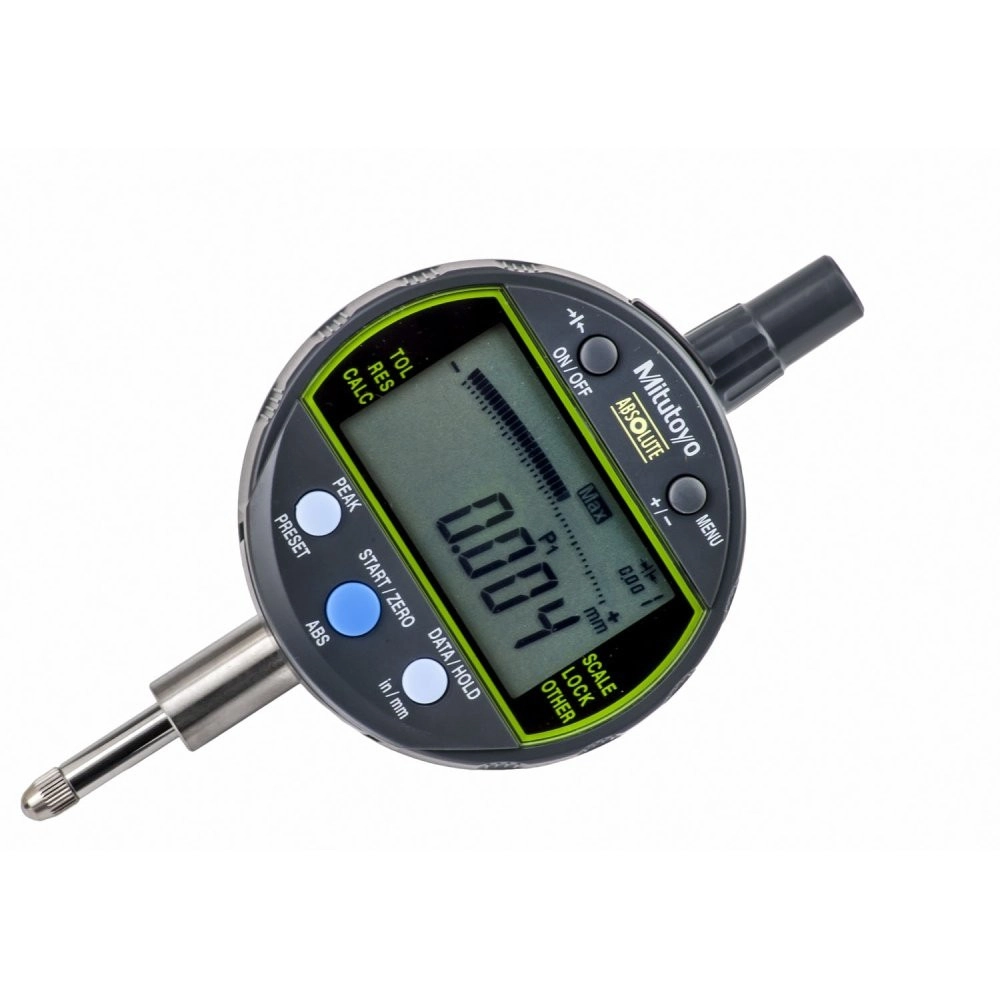

O Relógio Comparador Digital ABSOLUTE ID-CAX Mitutoyo 543-302 mede 0,5" / 12,7 mm e guarda o valor de pico da medição: o máximo e o mínimo alcançados durante o percurso, que é o que a linha ID-CAX faz e as outras não.

É a versão de norma ASME/ANSI/AGD da linha, a norma americana. O irmão de mesma capacidade, o 543-301-10, é o de norma ISO/JIS. Mudam a haste, a ponta de contato e a forma como a exatidão é declarada: aqui 0,00010 pol, lá 0,003 mm.

A leitura é em polegada e milímetro, com resolução selecionável, e o sensor é ABSOLUTE: a origem volta sozinha ao ligar. A força de medição é de 1,5 N ou menor, a bateria dura cerca de um ano e a massa é de 195 g.

Capacidade 0,5" / 12,7 mm · resolução selecionável
Retenção de valor de pico · máximo e mínimo
Exatidão 0,00010 pol · norma ASME/ANSI/AGD
Força 1,5 N ou menor · bateria de ~1 ano

Diferenciais

Destaques do produto

O que distingue o 543-302 dentro da linha ID-CAX.

A retenção de pico registra os extremos do percurso, e não só a leitura do instante.

A versão americana da linha; o 543-301-10 é a de norma ISO/JIS.

Resolução selecionável nas duas escalas, trocada no próprio relógio.

A origem é restaurada ao ligar, sem erro por excesso de velocidade do fuso.

Uso normal, com aviso no mostrador antes de acabar.

Leva a leitura para o computador sem digitação manual.

Especificações

Principais características

O que cada número do 543-302 significa na prática.

0,5" / 12,7 mm Capacidade

Curso padrão de relógio comparador, nas duas unidades.
selecionável Resolução

0,00005, 0,0001 e 0,0005 pol; 0,001 e 0,01 mm.
0,00010 pol Exatidão

Erro máximo admissível na faixa total, pela norma ASME/ANSI/AGD.
0,00010 pol Histerese e repetibilidade

Os dois no mesmo valor, conforme a tabela do catálogo.
1,5 N ou menor Força de medição

Leve o bastante para peça de parede fina.
195 g Massa

Versão de tampa com orelha, para fixação em suporte.

Soluções

Quais problemas resolve

Situações de medição em que o 543-302 é a escolha certa.

Desafio A leitura muda enquanto a peça se move

Em batimento, folga e ressalto, o valor que interessa é o extremo do percurso, e ele passa rápido demais para ser lido a olho.

Solução

A retenção de pico do 543-302 guarda o máximo e o mínimo alcançados, para leitura depois do movimento.

Desafio Norma do desenho diferente da do instrumento

Desenho em norma americana com instrumento ISO/JIS gera discussão sobre haste, ponta e forma de declarar exatidão.

Solução

O 543-302 é a versão ASME/ANSI/AGD da mesma linha, com a exatidão declarada em polegada.

Desafio Zerar o relógio a cada vez que liga

Instrumento sem escala absoluta perde a origem ao desligar, e refazer o zero é tempo e risco.

Solução

O sensor ABSOLUTE guarda a origem: ao ligar, o 543-302 já mostra a posição real.

Desafio Transcrever medição na planilha

A digitação manual é onde o dado de inspeção se perde e se corrompe.

Solução

A saída Digimatic manda a leitura direto para o sistema de coleta.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Alcance (mm): 0-12,7mm
Resolução (mm): 0,01mm, 0,001mm
Exatidão: 0,0025mm
Saída de Dados: Sim

Detalhes técnicos

Capacidade: 0,5" / 12,7 mm
Leitura em polegada: 0,00005 / 0,0001 / 0,0005 pol, selecionável
Equivalente em polegada: 0,00010 pol
Histerese: 0,00010 pol
Repetibilidade: 0,00010 pol
Força de medição: 1,5 N ou menor
Sistema de medição: ABSOLUTE: a origem é restaurada sozinha ao ligar, o que elimina erro por excesso de velocidade do fuso
Função de pico: Retenção do valor máximo e do valor mínimo do percurso
Norma do corpo: ASME/ANSI/AGD
Alimentação: Bateria, com autonomia de cerca de um ano em uso normal
Massa: 195 g

Funções

Funções de operação do 543-302

Retenção de pico

Guarda o maior e o menor valor alcançados durante o percurso do fuso. É a função que dá nome à linha ID-CAX.

Origem e zeragem

O valor é zerado na posição em que o fuso estiver, e a origem ABSOLUTE é restaurada ao ligar.

Troca de unidade

Alterna entre polegada e milímetro no próprio relógio, sem cabo nem software.

Resolução selecionável

Três passos em polegada e dois em milímetro, escolhidos no instrumento.

Saída de dados

Envia a leitura para sistemas de coleta e de controle estatístico de processo.

Alarme de bateria fraca

Avisa no mostrador antes de a tensão impedir a medição.

Transmissão de dados

Este relógio usa conector Digimatic tipo F e tem porta de saída de dados.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. O envio é disparado pelo próprio botão de saída de dados do instrumento, sem necessidade de software adicional.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. Este indicador tem botão de saída de dados próprio, então o caminho com cabo não depende de software adicional.

Variações da série

Modelos ID-CAX da série 543 disponíveis na loja

Código	Norma do corpo	Capacidade	Exatidão
543-301-10	ISO/JIS	0,5" / 12,7 mm	0,003 mm
543-302 (este)	ASME/ANSI/AGD	0,5" / 12,7 mm	0,00010 pol

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-CAX
Bateria, para verificação de funcionamento
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que a retenção de valor de pico do 543-302 faz?

Ela guarda os extremos do percurso: o maior e o menor valor que o fuso alcançou durante a medição. É o que serve para batimento, folga e ressalto, onde o número que interessa passa rápido demais para ser lido no instante.

Qual a diferença entre o 543-302 e o 543-301-10?

A norma do corpo. O 543-302 é ASME/ANSI/AGD, a americana, e o 543-301-10 é ISO/JIS. Mudam a haste, a ponta de contato padrão e a forma de declarar a exatidão: 0,00010 pol aqui, 0,003 mm lá. Capacidade, força e função de pico são as mesmas.

Qual a resolução mais fina do 543-302?

Em polegada, 0,00005 pol; em milímetro, 0,001 mm. A lista completa é 0,00005, 0,0001 e 0,0005 pol e 0,001 e 0,01 mm, selecionáveis no relógio. Resolução é o passo do mostrador; o que se compara com a tolerância da peça é a exatidão.

Quanto dura a bateria do 543-302?

Cerca de um ano em uso normal. O instrumento avisa no mostrador quando a tensão cai, antes de a medição ficar impossível.

O 543-302 envia a medição para o computador?

Envia, pela saída Digimatic. A aba de transmissão de dados lista os cabos e as interfaces, com e sem fio.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-302 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic para levar a leitura ao computador, com cabo ou por transmissão sem fio.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
