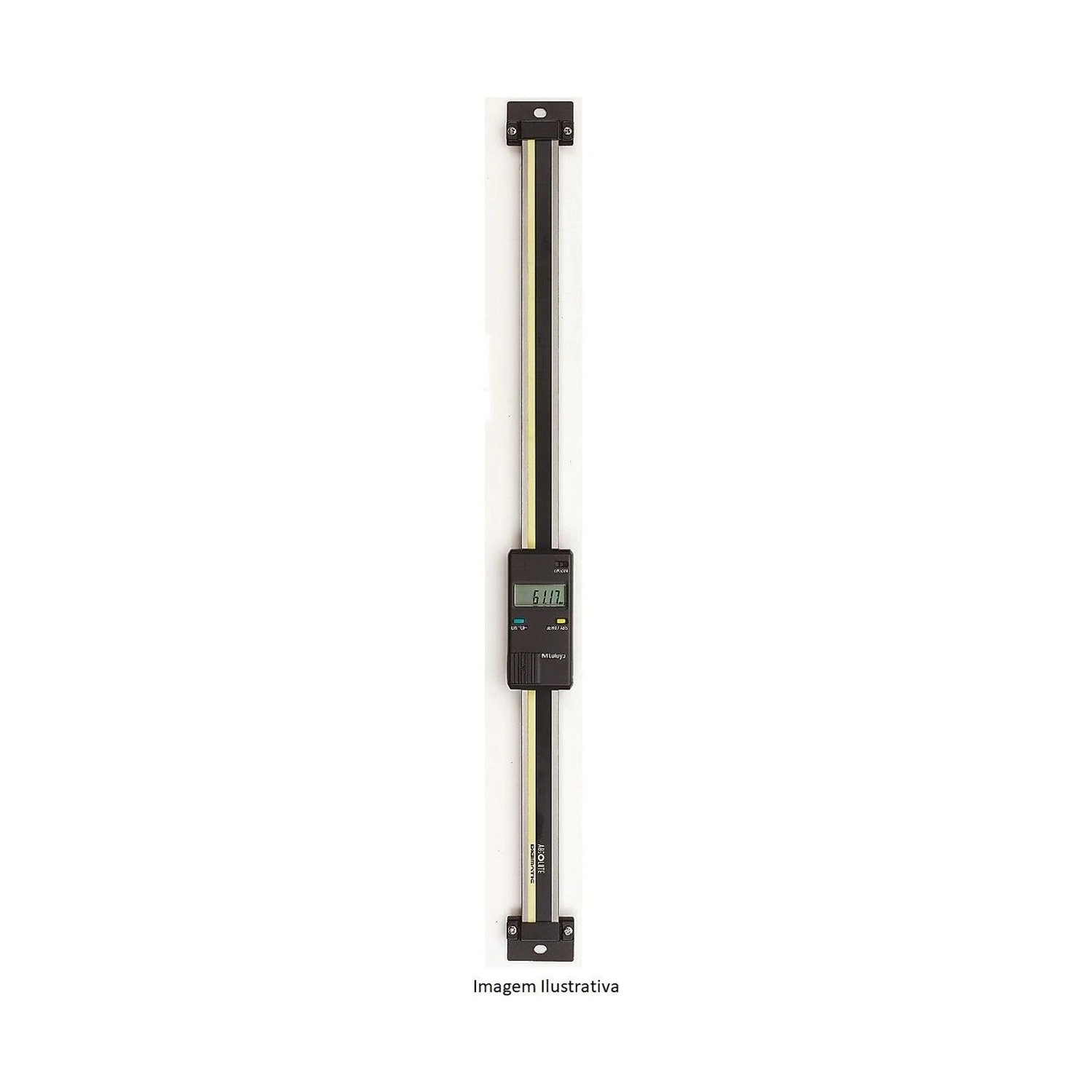

Escala Digimatic ABSOLUTE SDV-100F – 0-1000MM – 572-587-10

SKU: 572-587-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SDV-100F que é a maior altura da sublinha: 0 a 1000 mm de curso vertical com resolução de 0,01 mm.

Em números, o SDV-100F da sublinha SDV-F: capacidade de 0-1000 mm, resolução de 0,01 mm, exatidão de 0,07 mm e repetibilidade de 0,01 mm. É o teto da série, sete vezes a resolução exibida no display.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Em coluna dessa altura o mostrador quase nunca fica na linha de visão, e é aí que o contador EC, opcional, resolve a leitura à distância.

Resumo técnico
  • Capacidade 0-1000 mm · resolução 0,01 mm
  • Exatidão 0,07 mm · repetibilidade 0,01 mm
  • Display vertical · leitura dupla e 2 presets
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-587-10 dentro da sublinha SDV-F da Série 572.

Um metro de curso

A maior altura da sublinha, contínua e sem emenda.

Exatidão de 0,07 mm

O teto da sublinha; nos curtos é 0,03 mm.

Dois valores de preset

Troca de origem sem percorrer a coluna de volta.

Display vertical

Alinhado ao eixo, para coluna alta e pórtico.

Zero permanente

ABSOLUTE: um metro de curso sem rereferenciar.

Sem inversão de contagem

O equivalente com inversão é o 572-567.

Principais características

O que cada número do 572-587-10 significa na prática.

  • 0 a 1000 mm Capacidade

    2,04 kg e 1174 mm de comprimento total, segundo a tabela do catálogo 2019, que traz desenho próprio para os modelos a partir de 450 mm.

  • 0,01 mm Resolução

    Repetibilidade de 0,01 mm, igual à resolução, pela tabela do catálogo 2019: a leitura repetida no mesmo ponto fica dentro de um dígito do display. Lê só em milímetro; a versão nas duas unidades é o 572-597-10.

  • 0,07 mm Exatidão

    O maior valor da série, o do curso de 1000 mm, pelo catálogo 2019; até 200 mm a mesma linha declara 0,03 mm.

  • Leitura dupla e preset Funções

    Pela matriz de funções do catálogo 2019, só os modelos F têm a leitura dupla, e o preset de dois valores é comum aos F e aos E. A inversão de sentido de contagem fica de fora; quem precisa dela tem o 572-567, de mesmo curso.

  • Cerca de 5.000 horas Bateria

    Vida útil da pilha nas sublinhas multi-funções, pela tabela do catálogo 2019; o display avisa quando a carga está baixa. As escalas simples (D) chegam a cerca de 20.000 horas.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    Pelo diagrama do sistema do catálogo 2019, a escala se conecta a essas unidades sem o contador EC; o EC entra só quando se quer um display externo.

Quais problemas este produto resolve?

Situações de medição em que o 572-587-10 é a escolha certa.

Desafio Duas referências num eixo de um metro

Máquina grande costuma ter uma origem de máquina e outra de peça, e alternar entre elas à mão consome o turno.

Solução

O 572-587-10 mantém as duas gravadas como preset.

Desafio Percorrer um metro para rezerar

Voltar à origem só para refazer o zero, num curso de um metro, é o deslocamento mais caro da operação.

Solução

O 572-587-10 guarda dois valores de preset e alterna sem sair da posição.

Desafio Confiar no display em curso longo

O visor mostra centésimo em todos os modelos, e no de 1000 mm a exatidão declarada é sete vezes maior que isso.

Solução

A página do 572-587-10 declara os 0,07 mm, e a tabela da série mostra a escada completa.

Desafio Precisar inverter a contagem

A inversão não existe nos modelos F.

Solução

O 572-567 tem o mesmo curso de 1000 mm, display vertical e oferece a inversão.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-100F
  • Alcance (mm): 0-1000mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-1000mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,07mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Equivalente com inversão de contagem
572-567, modelo SDV-100E

Transmissão de dados

A escala 572-587-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-580-10 SDV-10F 0-100 mm 0,01 mm 0,03 mm
572-581-10 SDV-15F 0-150 mm 0,01 mm 0,03 mm
572-582-10 SDV-20F 0-200 mm 0,01 mm 0,03 mm
572-583-10 SDV-30F 0-300 mm 0,01 mm 0,04 mm
572-585-10 SDV-60F 0-600 mm 0,01 mm 0,05 mm
572-586-10 SDV-80F 0-800 mm 0,01 mm 0,06 mm
572-587-10 (este) SDV-100F 0-1000 mm 0,01 mm 0,07 mm
572-590-10 SDV-4"F 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-591-10 SDV-6"F 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-592-10 SDV-8"F 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-593-10 SDV-12"F 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-595-10 SDV-24"F 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-596-10 SDV-32"F 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-597-10 SDV-40"F 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Duas referências num eixo de um metro: o 572-587-10 resolve?

Sim, é exatamente o caso do preset duplo. Máquina grande costuma ter uma origem de máquina e outra de peça, e alternar entre elas à mão consome o turno.

O 572-587-10 é a maior escala da sublinha?

É. Com 1000 mm de curso vertical, nenhum modelo da SDV-F vai além.

O catálogo chama o grupo do 572-587-10 de leitura dupla. Isso é a mesma coisa que o preset duplo?

Não. O catálogo lista as duas como funções separadas: o preset de dois valores existe também nos modelos E, e a leitura dupla é só de SD-F e SDV-F. O catálogo não descreve a leitura dupla.

O 572-587-10 inverte o sentido da contagem?

Não. Para isso a série oferece o 572-567, de mesmo curso de um metro e mesmo display vertical.

Qual a versão do 572-587-10 que lê em polegada?

O 572-597-10, com os mesmos 1000 mm lidos também como 40 polegadas.

Certificações e Tecnologias

O que acompanha o 572-587-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
