Escala Digimatic ABSOLUTE SDV-30F – 0-300MM – 572-583-10

Escala Digimatic ABSOLUTE SDV-30F – 0-300MM – 572-583-10

Name: Escala Digimatic ABSOLUTE SDV-30F – 0-300MM – 572-583-10
Brand: Mitutoyo
SKU: 572-583-10

SKU: 572-583-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

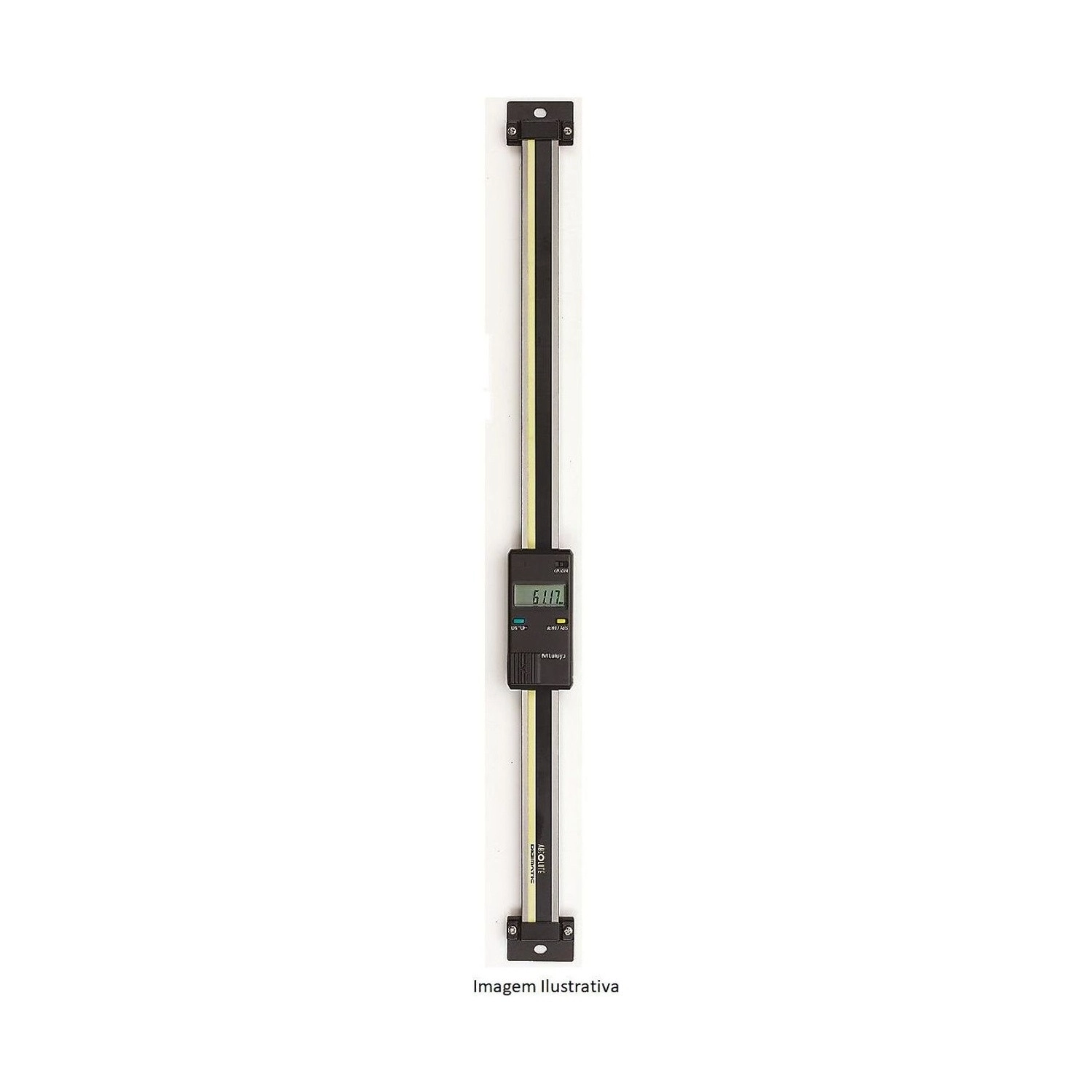

A Escala Digimatic ABSOLUTE Mitutoyo 572-583-10, modelo SDV-30F, mede 0 a 300 mm na vertical com resolução de 0,01 mm.

Em números, o SDV-30F da sublinha SDV-F: capacidade de 0-300 mm, resolução de 0,01 mm, exatidão de 0,04 mm e repetibilidade de 0,01 mm. É o primeiro degrau acima do melhor valor da série, que é 0,03 mm.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e guarda dois valores de preset no ajuste de zero, recurso que o catálogo declara exclusivo de SD-F e SDV-F. Acompanha o manual de operação. O contador EC, opcional, serve quando a leitura precisa ser feita longe do ponto em que a escala está fixada.

Capacidade 0-300 mm · resolução 0,01 mm
Exatidão 0,04 mm · repetibilidade 0,01 mm
Display vertical · 2 valores de preset no zero
Saída de dados Digimatic · bateria de aprox. 5.000 h

Diferenciais

Destaques do produto

O que distingue o 572-583-10 dentro da sublinha SDV-F da Série 572.

Cobre coluna de furadeira de bancada inteira.

Primeiro degrau da sublinha acima de 0,03 mm.

Troca de origem sem refazer o zero.

Continua em 0,01 mm, como nos menores.

Display no eixo do deslocamento.

O equivalente com inversão é o 572-563.

Especificações

Principais características

O que cada número do 572-583-10 significa na prática.

0 a 300 mm Capacidade

Curso de coluna e de mesa média.
0,01 mm Resolução

A mesma dos modelos de 100 a 200 mm.
0,04 mm Exatidão

Sobe um degrau em relação aos menores.
Dois valores de preset Ajuste de zero

Exclusivo de SD-F e SDV-F.

Soluções

Quais problemas resolve

Situações de medição em que o 572-583-10 é a escolha certa.

Desafio Confundir resolução com exatidão

O display do 572-583-10 mostra centésimo, e o instrumento declara 0,04 mm de exatidão. Quem lê só o display superestima o que a escala entrega.

Solução

A página do 572-583-10 traz os dois números, e a tabela da série mostra a variação por modelo.

Desafio Rezerar em curso longo

Quanto maior o curso, mais custa voltar à origem só para refazer o zero.

Solução

O 572-583-10 guarda dois valores de preset e alterna entre eles.

Desafio Duas alturas de trabalho na mesma coluna

Furação escalonada parte de mais de uma referência, e refazer o zero entre elas atrasa cada peça.

Solução

O 572-583-10 guarda as duas alturas como preset e alterna sem reajuste.

Desafio Precisar inverter a contagem

A função não existe nos modelos F.

Solução

O 572-563 tem o mesmo curso vertical e oferece a inversão de sentido.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SDV-30F
Alcance (mm): 0-300mm
Resolução (mm): 0,01mm
Capacidade: 0-300mm
Resolução / Graduação : 0,01mm
Exatidão: 0,04mm
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 5.000 horas
Número do Bloco: 1
Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso: 0 a 300 mm
Equivalente com inversão de contagem: 572-563, modelo SDV-30E

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-580-10	SDV-10F	0-100 mm	0,01 mm	0,03 mm
572-581-10	SDV-15F	0-150 mm	0,01 mm	0,03 mm
572-582-10	SDV-20F	0-200 mm	0,01 mm	0,03 mm
572-583-10 (este)	SDV-30F	0-300 mm	0,01 mm	0,04 mm
572-585-10	SDV-60F	0-600 mm	0,01 mm	0,05 mm
572-586-10	SDV-80F	0-800 mm	0,01 mm	0,06 mm
572-587-10	SDV-100F	0-1000 mm	0,01 mm	0,07 mm
572-590-10	SDV-4"F	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-591-10	SDV-6"F	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-592-10	SDV-8"F	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-593-10	SDV-12"F	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-595-10	SDV-24"F	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-596-10	SDV-32"F	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-597-10	SDV-40"F	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

O que os dois presets do 572-583-10 resolvem numa coluna de furadeira?

Furação escalonada parte de mais de uma altura de referência. O 572-583-10 guarda as duas e alterna entre elas sem voltar à origem para refazer o zero.

O 572-583-10 inverte o sentido da contagem?

Não. A matriz de funções do catálogo lista a inversão como indisponível nos modelos F. Com o mesmo curso de 300 mm e display vertical, quem inverte é o 572-563.

Confiar no display do 572-583-10 é o mesmo que confiar na exatidão?

Não. O display mostra 0,01 mm e o instrumento declara 0,04 mm de exatidão para este curso. Os dois números precisam ser lidos juntos.

Qual o equivalente do 572-583-10 com leitura em polegada?

O 572-593-10, de mesmo curso de 300 mm, que lê nas duas unidades.

Trocar de preset no 572-583-10 exige mexer na montagem?

Não. A troca é feita no instrumento, sem deslocar o cabeçote nem alterar a fixação.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-583-10 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
