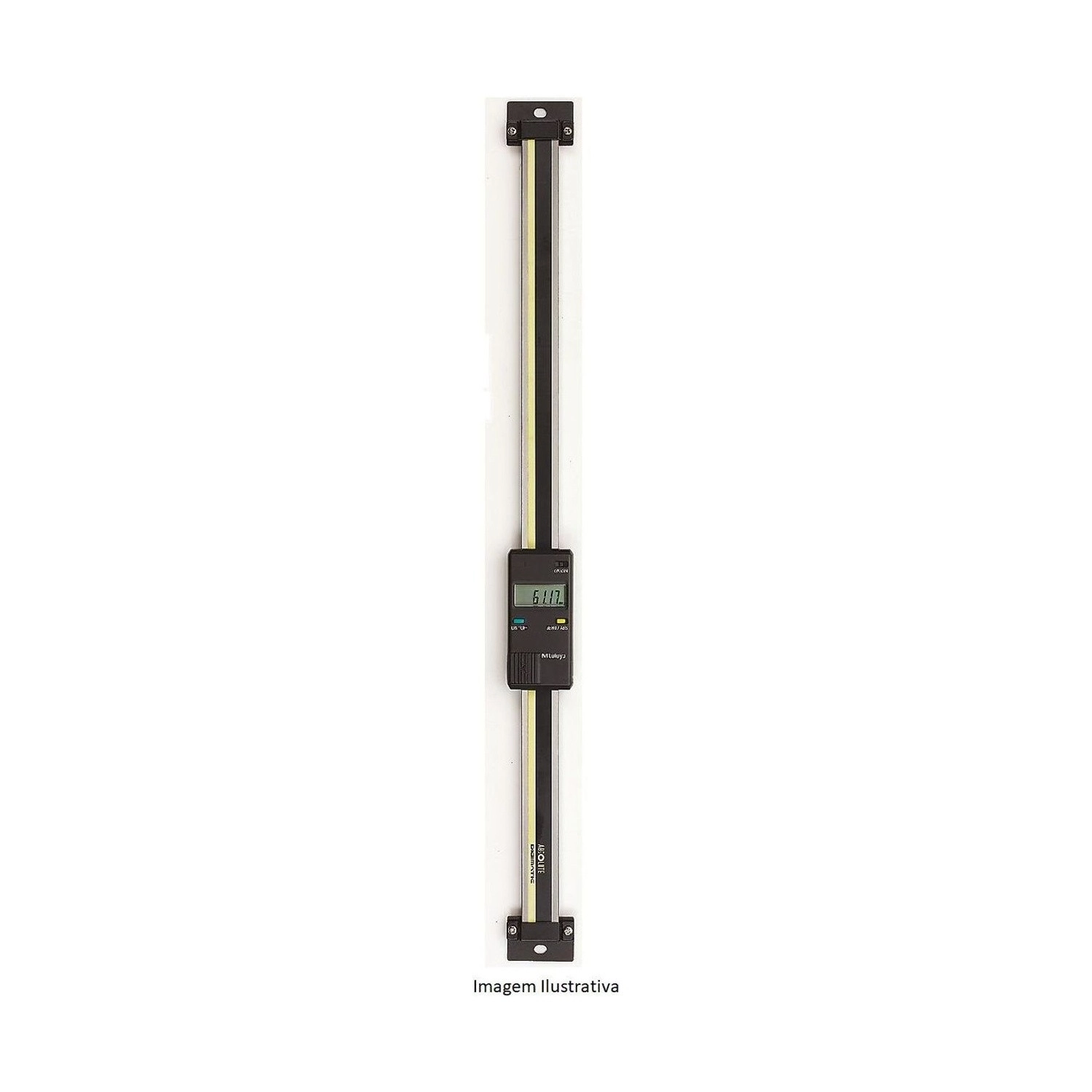

Modelo SDV-32"F que mede 0 a 800 mm ou 0 a 32" na vertical, alternando a unidade no display.
Em números, o SDV-32"F da sublinha SDV-F: capacidade de 0-800 mm / 0-32", resolução de .0005" / 0,01 mm, exatidão de 0,06 mm / .0025" e repetibilidade de 0,01 mm. É o penúltimo degrau da série: só o modelo de 1000 mm declara mais.
Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Em coluna dessa altura o mostrador quase nunca fica na linha de visão, e é aí que o contador EC, opcional, resolve a leitura à distância.
O que distingue o 572-596-10 dentro da sublinha SDV-F da Série 572.
80 cm contínuos, sem emenda no percurso.
Dois presets gravados numa montagem grande.
Ou .0025" na leitura em polegada.
A mesma escala serve aos dois desenhos.
Legível de perto na coluna, sem espelho.
O equivalente com inversão é o 572-576.
O que cada número do 572-596-10 significa na prática.
Comprimento total de 974 mm e massa de 1,71 kg, pela tabela de dimensões do catálogo 2019: é o que a coluna precisa comportar.
A tabela do catálogo 2019 dá repetibilidade de 0,01 mm a toda a Série 572, o mesmo passo que o display mostra. Lê em milímetro e em polegada; a versão só em milímetro é o 572-586-10.
O catálogo 2019 dá 0,06 mm aos 800 mm, entre os 0,05 mm de 600 mm e os 0,07 mm de 1000 mm.
A leitura dupla é função que o catálogo 2019 reserva às SD-F e SDV-F; o preset de dois valores no ajuste de zero existe também nos modelos E. O F não inverte o sentido da contagem: para isso há o 572-576.
É o valor que o catálogo 2019 dá às escalas E e F, contra cerca de 20.000 horas das simples D. O aviso de bateria fraca no display antecipa a troca da pilha de óxido de prata de 1,5 V.
O catálogo 2019 mostra a ligação da escala a essas unidades sem o contador EC, que é opcional e serve de display externo.
Situações de medição em que o 572-596-10 é a escolha certa.
Duas escalas menores criam uma transição no meio do curso, e é ali que o erro se concentra.
O 572-596-10 cobre os 800 mm num curso único.
Numa coluna de porte médio, refazer o zero tira o conjunto de posição e obriga a reconferir o alinhamento depois.
O 572-596-10 alterna entre dois presets já gravados, sem mexer na montagem.
A 80 cm de curso, o operador lê de uma posição que não é a do instrumento.
O display vertical do 572-596-10 fica alinhado ao curso e legível de perto.
A função não existe nos modelos F.
O 572-576 tem o mesmo curso, a mesma dupla unidade e oferece a inversão.
Especificações, detalhes de construção, variações da série e o que vem na caixa.
A escala 572-596-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:
Mudar de origem no 572-596-10 exige desmontar alguma coisa?
Não. Os dois valores ficam gravados como preset e a troca é feita no instrumento, sem tocar na fixação de uma montagem de 80 cm.
O 572-596-10 lê em polegada e em milímetro?
Lê nas duas unidades no mesmo display, com resolução de .0005" e 0,01 mm.
O que faz a exatidão do 572-596-10 ser 0,06 mm?
O curso. A exatidão da sublinha cresce conforme o percurso aumenta, e nos 800 mm deste modelo o valor declarado é 0,06 mm, ou .0025" na leitura em polegada.
O 572-596-10 inverte o sentido da contagem?
Não. Essa função é dos modelos E, e o equivalente de mesmo curso e mesma leitura nas duas unidades é o 572-576.
Qual a versão do 572-596-10 que lê apenas em milímetro?
O 572-586-10, modelo SDV-80F, com os mesmos 800 mm de curso.
O que acompanha o 572-596-10 de fábrica.
A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.
Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.
A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
