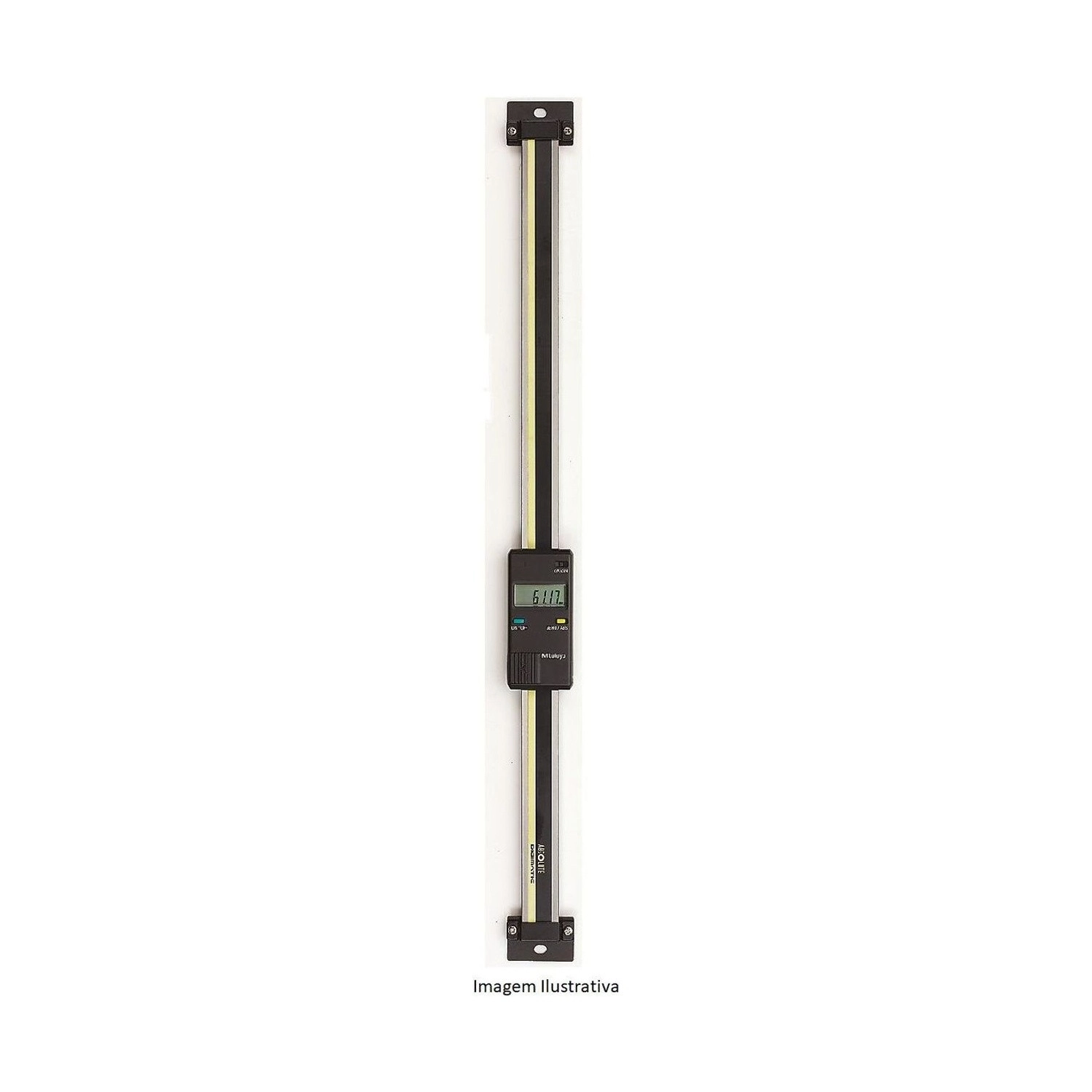

Escala Digimatic ABSOLUTE SDV-10F – 0-100MM – 572-580-10

Escala Digimatic ABSOLUTE SDV-10F – 0-100MM – 572-580-10

Name: Escala Digimatic ABSOLUTE SDV-10F – 0-100MM – 572-580-10
Brand: Mitutoyo
SKU: 572-580-10

SKU: 572-580-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

Modelo SDV-10F que mede 0 a 100 mm na vertical e pertence ao grupo que o catálogo chama de modelo vertical multi-funções com leitura dupla.

Em números, o SDV-10F da sublinha SDV-F: capacidade de 0-100 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Para dispositivo de bancada o próprio display costuma bastar; o contador EC fica como opcional, para quando a leitura precisa sair do instrumento.

Capacidade 0-100 mm · resolução 0,01 mm
Exatidão 0,03 mm · repetibilidade 0,01 mm
Display vertical · leitura dupla e 2 presets
Saída de dados Digimatic · bateria de aprox. 5.000 h

Diferenciais

Destaques do produto

O que distingue o 572-580-10 dentro da sublinha SDV-F da Série 572.

Duas origens gravadas, como nos modelos E.

O melhor valor da sublinha SDV-F.

100 mm, para coluna curta e bancada.

Leitura no eixo em que o cabeçote corre.

Função ausente no F; presente no 572-560.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-580-10 significa na prática.

0 a 100 mm Capacidade

250 g e 244 mm de comprimento total, segundo a tabela do catálogo 2019, que traz desenho próprio para os modelos até 300 mm.
0,01 mm Resolução

Repetibilidade de 0,01 mm, igual à resolução, pela tabela do catálogo 2019: a leitura repetida no mesmo ponto fica dentro de um dígito do display. Lê só em milímetro; a versão nas duas unidades é o 572-590-10.
0,03 mm Exatidão

O melhor valor da série, que o catálogo 2019 mantém até 200 mm de curso; a 300 mm a mesma linha já passa a 0,04 mm.
Leitura dupla e preset Funções

Pela matriz de funções do catálogo 2019, só os modelos F têm a leitura dupla, e o preset de dois valores é comum aos F e aos E. A inversão de sentido de contagem fica de fora; quem precisa dela tem o 572-560, de mesmo curso.
Cerca de 5.000 horas Bateria

Vida útil da pilha nas sublinhas multi-funções, pela tabela do catálogo 2019; o display avisa quando a carga está baixa. As escalas simples (D) chegam a cerca de 20.000 horas.
DP1-VA, MUX-10F e IT-016U Saída de dados

Pelo diagrama do sistema do catálogo 2019, a escala se conecta a essas unidades sem o contador EC; o EC entra só quando se quer um display externo.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 572-580-10 é a escolha certa.

Desafio Rezerar a cada troca de referência

Dispositivo com dois pontos de origem obriga a refazer o zero toda vez que o trabalho muda de referência, e cada rezeragem é uma chance de erro.

Solução

O 572-580-10 grava dois valores de preset e alterna entre eles sem refazer o ajuste.

Desafio Escolher entre leitura dupla e inversão

As duas funções não convivem na mesma escala: o catálogo dá a leitura dupla só ao F e a inversão de contagem só ao E; o preset duplo existe nos dois.

Solução

A página do 572-580-10 aponta o 572-560, de mesma capacidade e mesmo display vertical, para quem precisa da inversão.

Desafio Origem perdida no desligamento

Escala incremental obriga a reencontrar o zero a cada partida de turno.

Solução

O 572-580-10 é ABSOLUTE e mantém a referência desligado.

Desafio Espaço curto para a escala

Coluna baixa não comporta escala longa, e curso ocioso não melhora a medição.

Solução

Os 100 mm do 572-580-10 são o menor curso da sublinha.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SDV-10F
Alcance (mm): 0-100mm
Resolução (mm): 0,01mm
Capacidade: 0-100mm
Resolução / Graduação : 0,01mm
Exatidão: 0,03mm
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 5.000 horas
Saída de Dados: Sim

Detalhes técnicos

Equivalente com inversão de contagem: 572-560, modelo SDV-10E

Transmissão de dados

A escala 572-580-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m): 905338 / 905409
USB Input Tool Direct: 06AFM380F
Cabo para U-WAVE-T (padrão / para pedal): 02AZD790F / 02AZE140F
Interface USB IT-020U: 264-020

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-580-10 (este)	SDV-10F	0-100 mm	0,01 mm	0,03 mm
572-581-10	SDV-15F	0-150 mm	0,01 mm	0,03 mm
572-582-10	SDV-20F	0-200 mm	0,01 mm	0,03 mm
572-583-10	SDV-30F	0-300 mm	0,01 mm	0,04 mm
572-585-10	SDV-60F	0-600 mm	0,01 mm	0,05 mm
572-586-10	SDV-80F	0-800 mm	0,01 mm	0,06 mm
572-587-10	SDV-100F	0-1000 mm	0,01 mm	0,07 mm
572-590-10	SDV-4"F	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-591-10	SDV-6"F	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-592-10	SDV-8"F	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-593-10	SDV-12"F	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-595-10	SDV-24"F	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-596-10	SDV-32"F	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-597-10	SDV-40"F	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

O que muda entre o 572-580-10 e o 572-560?

São a mesma escala vertical de 100 mm. Os dois gravam dois valores de preset no ajuste de zero. O 572-560 inverte o sentido da contagem; o 572-580-10 não inverte e tem a leitura dupla, que o catálogo reserva aos modelos F.

Para que servem os dois presets do 572-580-10?

Para guardar duas origens de medição ao mesmo tempo. Num dispositivo de bancada com duas referências, a troca entre elas deixa de exigir um novo ajuste de zero.

O catálogo chama a linha do 572-580-10 de leitura dupla. O que isso quer dizer?

É o nome que o catálogo dá ao grupo dos modelos F e também uma função que ele lista como disponível apenas para SD-F e SDV-F, sem descrevê-la. O preset de dois valores não é exclusivo: existe também nos modelos E.

Existe versão do 572-580-10 que leia em polegada?

Sim, o 572-590-10, com o mesmo curso de 100 mm e leitura nas duas unidades.

O 572-580-10 precisa de acessório para congelar o display?

Não. Nos modelos F o congelamento é nativo. É nos modelos D que ele depende da Unidade de Congelamento, vendida separadamente.

Qualidade Garantida

Certificações e Tecnologias

O que acompanha o 572-580-10 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
