  • Escala Digimatic ABSOLUTE SDV-40"F – 0-1000MM/0-40" – 572-597-10
Escala Digimatic ABSOLUTE SDV-40"F – 0-1000MM/0-40" – 572-597-10 - Mitutoyo Loja Oficial | Produto Original Escala Digimatic ABSOLUTE SDV-40"F – 0-1000MM/0-40" – 572-597-10 - Mitutoyo Loja Oficial | Produto Original
Escala Digimatic ABSOLUTE SDV-40"F – 0-1000MM/0-40" – 572-597-10 - Mitutoyo Loja Oficial | Produto Original

Escala Digimatic ABSOLUTE SDV-40"F – 0-1000MM/0-40" – 572-597-10

SKU: 572-597-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

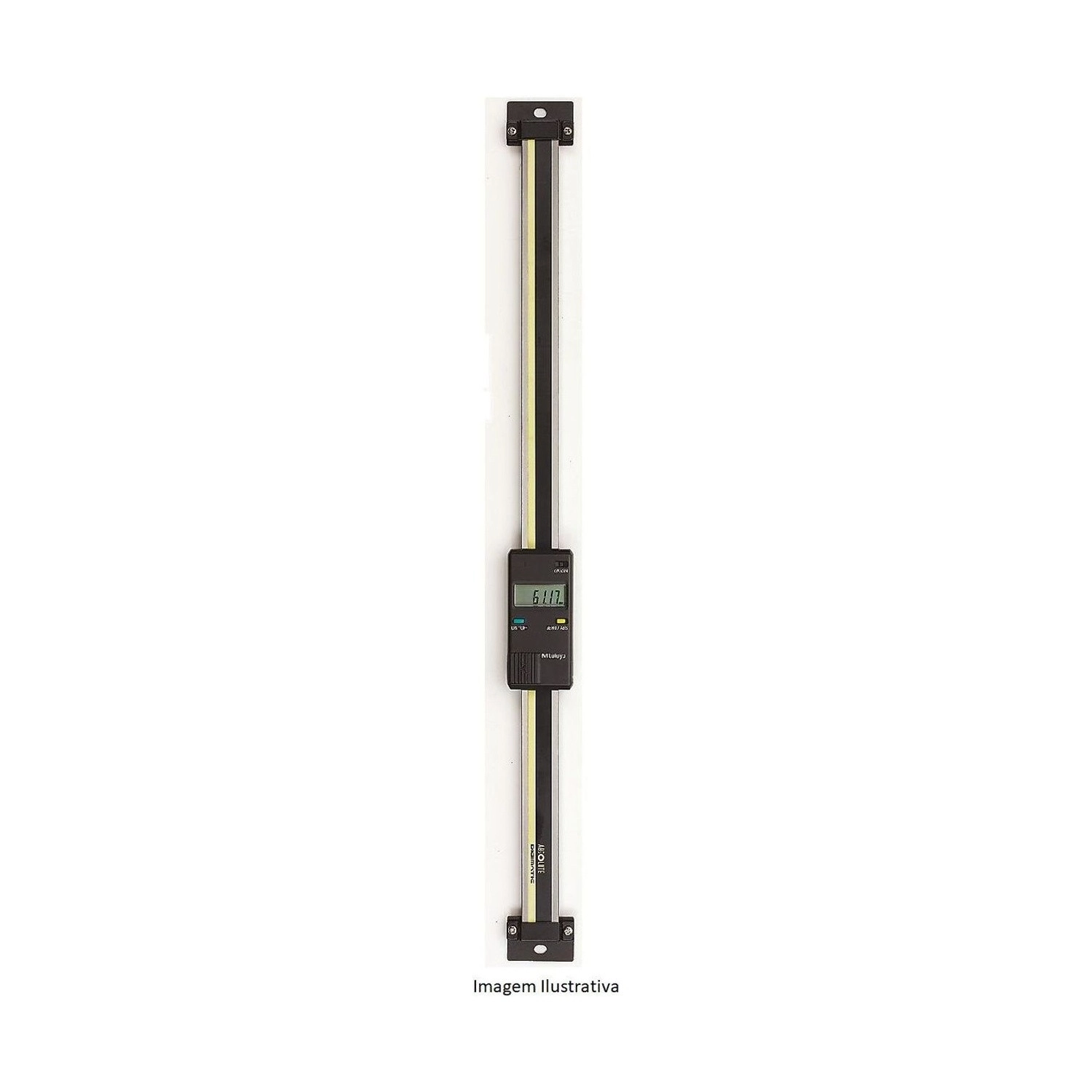

A Escala Digimatic ABSOLUTE Mitutoyo 572-597-10, modelo SDV-40"F, é a maior da sublinha: mede 0 a 1000 mm ou 0 a 40" de curso vertical, lendo nas duas unidades.

Em números, o SDV-40"F da sublinha SDV-F: capacidade de 0-1000 mm / 0-40", resolução de .0005" / 0,01 mm, exatidão de 0,07 mm / .0025" e repetibilidade de 0,01 mm. É o teto da série, sete vezes a resolução exibida no display.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e guarda dois valores de preset no ajuste de zero, recurso que o catálogo declara exclusivo de SD-F e SDV-F. Acompanha o manual de operação. Em coluna dessa altura o mostrador quase nunca fica na linha de visão, e é aí que o contador EC, opcional, resolve a leitura à distância.

Resumo técnico
  • Capacidade 0-1000 mm / 0-40" · resolução .0005" / 0,01 mm
  • Exatidão 0,07 mm / .0025" · repetibilidade 0,01 mm
  • Display vertical · 2 valores de preset no zero
  • Saída de dados Digimatic · bateria de aprox. 5.000 h
Diferenciais

Destaques do produto

O que distingue o 572-597-10 dentro da sublinha SDV-F da Série 572.

Um metro de curso

1000 mm ou 40", a maior da sublinha.

Dois valores de preset

Cada rezeragem evitada é uma coluna inteira.

Exatidão de 0,07 mm

O teto da sublinha; em polegada, .0025".

Duas unidades

Alterna no display, sem conversão manual.

Zero permanente

ABSOLUTE: um metro de curso sem rereferenciar.

Sem inversão de contagem

O equivalente com inversão é o 572-577.

Especificações

Principais características

O que cada número do 572-597-10 significa na prática.

  • 0 a 1000 mm / 0 a 40" Capacidade

    A maior da sublinha SDV-F.

  • .0005" / 0,01 mm Resolução

    A mesma dos modelos menores da metade dupla.

  • 0,07 mm / .0025" Exatidão

    Em polegada, o mesmo valor do modelo de 32".

  • Dois valores de preset Ajuste de zero

    Exclusivo dos modelos F da Série 572.

Soluções

Quais problemas resolve

Situações de medição em que o 572-597-10 é a escolha certa.

Desafio Converter unidade na faixa inteira

Em quarenta polegadas de percurso, converter cada leitura para milímetro multiplica as chances de arredondamento ao longo do turno.

Solução

O 572-597-10 mostra o valor direto na unidade pedida, em qualquer ponto da faixa.

Desafio Uma origem por convenção de trabalho

Quem alterna entre desenho em polegada e desenho métrico costuma precisar de pontos de partida diferentes para cada um.

Solução

Os dois valores de preset do 572-597-10 guardam as duas origens ao mesmo tempo.

Desafio Dois instrumentos para duas convenções

Desenho importado em polegada e controle interno em milímetro levam à compra duplicada, com duas calibrações para manter.

Solução

O 572-597-10 lê nas duas unidades no mesmo display e no maior curso da sublinha.

Desafio Precisar inverter a contagem

A inversão não existe nos modelos F.

Solução

O 572-577 tem o mesmo curso de um metro, a mesma dupla unidade e oferece a inversão.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-40"F
  • Alcance (mm): 0-1000mm
  • Alcance (in): 0-40"
  • Resolução (mm): 0,01mm
  • Capacidade: 0-1000mm/0-40"
  • Resolução / Graduação : .0005"/0,01mm
  • Exatidão: 0,07mm/.0025"
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Número do Bloco: 1
  • Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso
0 a 1000 mm / 0 a 40"
Equivalente com inversão de contagem
572-577, modelo SDV-40"E

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-580-10 SDV-10F 0-100 mm 0,01 mm 0,03 mm
572-581-10 SDV-15F 0-150 mm 0,01 mm 0,03 mm
572-582-10 SDV-20F 0-200 mm 0,01 mm 0,03 mm
572-583-10 SDV-30F 0-300 mm 0,01 mm 0,04 mm
572-585-10 SDV-60F 0-600 mm 0,01 mm 0,05 mm
572-586-10 SDV-80F 0-800 mm 0,01 mm 0,06 mm
572-587-10 SDV-100F 0-1000 mm 0,01 mm 0,07 mm
572-590-10 SDV-4"F 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-591-10 SDV-6"F 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-592-10 SDV-8"F 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-593-10 SDV-12"F 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-595-10 SDV-24"F 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-596-10 SDV-32"F 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-597-10 (este) SDV-40"F 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC
Perguntas frequentes

Perguntas e Respostas

O que o 572-597-10 mostra que nenhum outro da sublinha mostra?

Quarenta polegadas no display sem trocar de escala, e o mesmo percurso lido em milímetro. É a maior capacidade da SDV-F nas duas unidades.

Uma origem para cada convenção de desenho: o 572-597-10 permite?

Permite, e é o uso mais direto dos dois presets. O ponto de partida do desenho em polegada e o do desenho métrico ficam gravados ao mesmo tempo.

Quando escolher o 572-577 no lugar do 572-597-10?

Quando a montagem exige inverter o sentido da contagem, função que só os modelos E têm. Fora isso os dois são iguais em curso, unidades e exatidão.

Preciso das duas unidades no 572-597-10. Existe alternativa mais simples?

Se a leitura em polegada não for necessária, o 572-587-10 é o mesmo modelo F de 1000 mm lendo apenas em milímetro, com o mesmo preset de dois valores.

O 572-597-10 precisa ser rereferenciado a cada partida?

Não. É uma escala ABSOLUTE, e num eixo de um metro isso poupa o procedimento de reencontrar a origem em toda partida de turno.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-597-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
