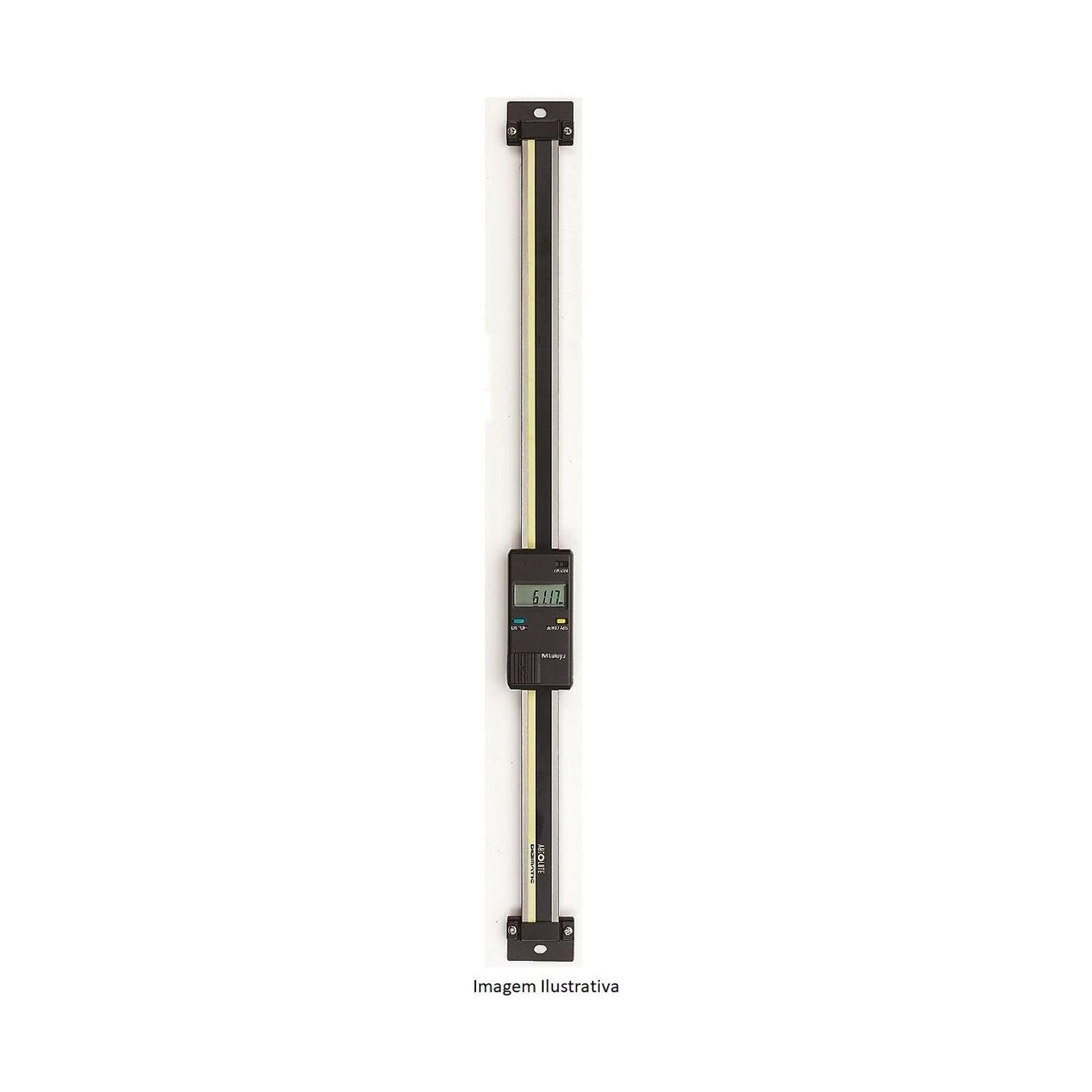

Modelo SDV-60F que cobre 0 a 600 mm de curso vertical com resolução de 0,01 mm e exatidão de 0,05 mm.
Em números, o SDV-60F da sublinha SDV-F: capacidade de 0-600 mm, resolução de 0,01 mm, exatidão de 0,05 mm e repetibilidade de 0,01 mm. A exatidão já é cinco vezes a resolução que o display mostra.
Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. O contador EC, opcional, serve quando a leitura precisa ser feita longe do ponto em que a escala está fixada.
O que distingue o 572-585-10 dentro da sublinha SDV-F da Série 572.
Coluna de fresadora, prensa e dispositivo alto.
Troca de origem sem percorrer o curso de volta.
Cinco vezes a resolução mostrada no display.
Display vertical no eixo em que o operador já olha.
ABSOLUTE: desligar não custa a referência.
O equivalente com inversão é o 572-565.
O que cada número do 572-585-10 significa na prática.
Comprimento total de 774 mm e massa de 900 g, pela tabela de dimensões do catálogo 2019: é o que a coluna precisa comportar.
A tabela do catálogo 2019 dá repetibilidade de 0,01 mm a toda a Série 572, o mesmo passo que o display mostra. Lê só em milímetro; a versão nas duas unidades é o 572-595-10.
Valor do catálogo 2019 para 600 mm; a 450 mm a série ainda declara 0,04 mm, e a 1000 mm chega a 0,07 mm.
Pela matriz de funções do catálogo 2019, só os modelos F têm a leitura dupla, e o preset de dois valores é comum aos F e aos E. A inversão de sentido de contagem fica de fora; quem precisa dela tem o 572-565, de mesmo curso.
É o valor que o catálogo 2019 dá às escalas E e F, contra cerca de 20.000 horas das simples D. O aviso de bateria fraca no display antecipa a troca da pilha de óxido de prata de 1,5 V.
O catálogo 2019 mostra a ligação da escala a essas unidades sem o contador EC, que é opcional e serve de display externo.
Situações de medição em que o 572-585-10 é a escolha certa.
Em 600 mm, voltar à origem para refazer o zero é um deslocamento inteiro de mesa a cada troca de referência.
O 572-585-10 guarda dois valores de preset e alterna sem sair da posição.
Trabalho que parte ora da base ora de um batente intermediário obriga a refazer o zero a cada troca.
O 572-585-10 guarda as duas como preset e alterna sem reajuste.
Registrar o valor com a mesa ainda em movimento produz número duvidoso.
O congelamento do display do 572-585-10 segura a leitura para a anotação.
Altura grande costuma obrigar a fixar a escala do lado que inverte o sentido natural, e o F não inverte.
Para esse caso a sublinha oferece o 572-565, de mesmo curso e mesmo display vertical.
Especificações, detalhes de construção, variações da série e o que vem na caixa.
A escala 572-585-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:
Por que o preset duplo do 572-585-10 economiza mais que num modelo curto?
Porque em 600 mm refazer o zero significa levar o cabeçote de volta à origem. Com duas referências gravadas, a troca acontece sem deslocamento.
Em que montagem o 572-585-10 é usado?
Em coluna de fresadora, prensa e dispositivo de montagem alto, onde os 600 mm são necessários e o operador lê de pé, no mesmo eixo do deslocamento.
O 572-585-10 permite inverter a leitura?
Não. Essa função é dos modelos E, e o equivalente de mesmo curso é o 572-565.
O 572-585-10 segura a leitura para anotar?
Sim. O congelamento do display é nativo nos modelos F e retém o valor com a mesa ainda em movimento.
Qual a versão do 572-585-10 que lê nas duas unidades?
O 572-595-10, com o mesmo curso de 600 mm em milímetro e em polegada.
O que acompanha o 572-585-10 de fábrica.
A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.
Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.
A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
