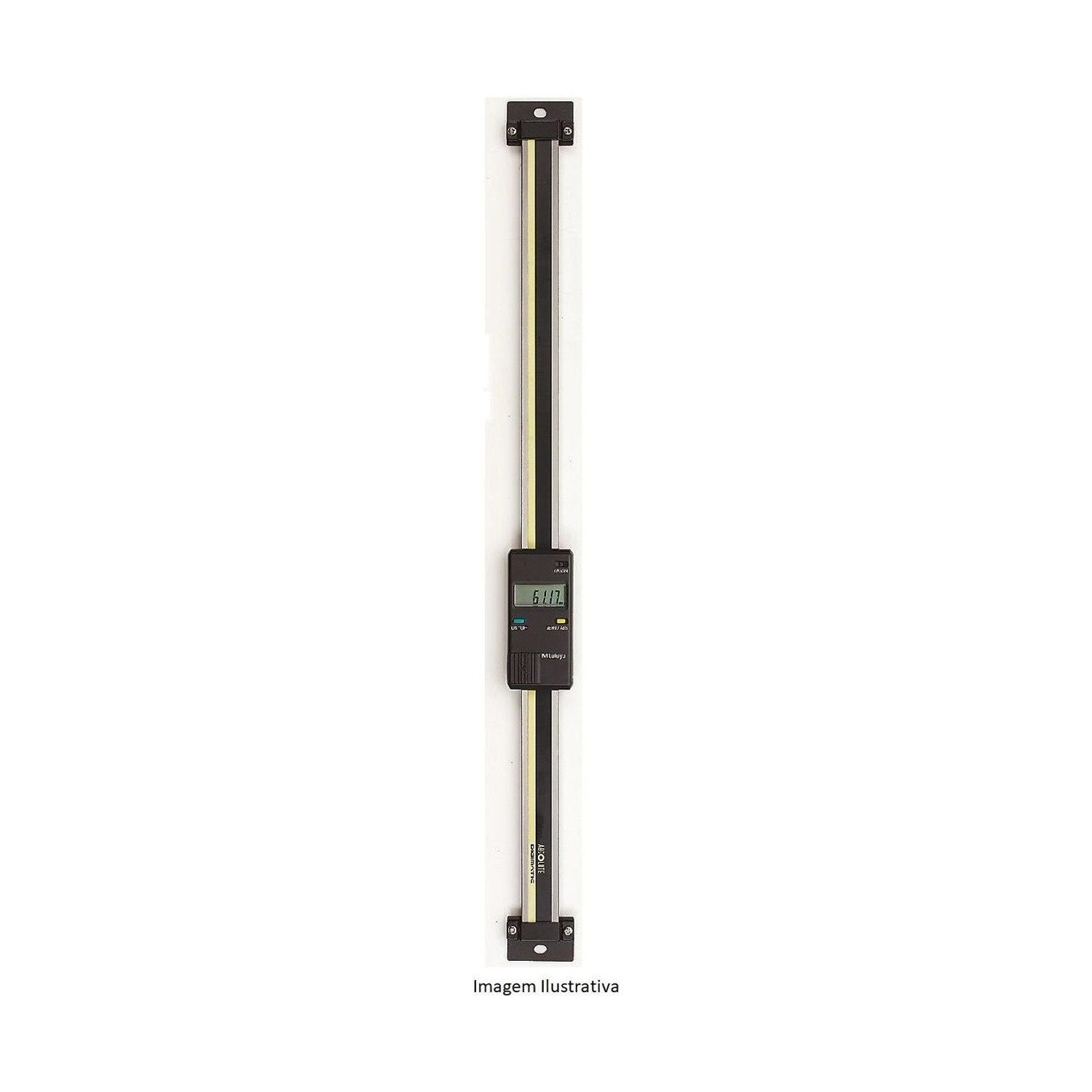

Escala Digimatic ABSOLUTE SDV-20F – 0-200MM – 572-582-10

SKU: 572-582-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SDV-20F que tem 0 a 200 mm de curso vertical, resolução de 0,01 mm e exatidão de 0,03 mm.

Em números, o SDV-20F da sublinha SDV-F: capacidade de 0-200 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Para dispositivo de bancada o próprio display costuma bastar; o contador EC fica como opcional, para quando a leitura precisa sair do instrumento.

Resumo técnico
  • Capacidade 0-200 mm · resolução 0,01 mm
  • Exatidão 0,03 mm · repetibilidade 0,01 mm
  • Display vertical · leitura dupla e 2 presets
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-582-10 dentro da sublinha SDV-F da Série 572.

Último a 0,03 mm

Acima de 200 mm a sublinha passa a 0,04 mm.

Dois valores de preset

Duas origens gravadas no mesmo instrumento.

Curso de 200 mm

Mais alcance que os de bancada, mesma exatidão.

Display vertical

Leitura no eixo do deslocamento.

ABSOLUTE

Zero mantido com o instrumento desligado.

Saída de dados

Leitura enviada ao sistema sem digitação.

Principais características

O que cada número do 572-582-10 significa na prática.

  • 0 a 200 mm Capacidade

    Pelo catálogo 2019, a escala tem 344 mm de ponta a ponta e pesa 310 g; o corpo é maior que o curso, e a montagem precisa prever essa diferença.

  • 0,01 mm Resolução

    O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm. Lê só em milímetro; a versão nas duas unidades é o 572-592-10.

  • 0,03 mm Exatidão

    O melhor valor da série, que o catálogo 2019 mantém até 200 mm de curso; a 300 mm a mesma linha já passa a 0,04 mm.

  • Leitura dupla e preset Funções

    Pela matriz de funções do catálogo 2019, só os modelos F têm a leitura dupla, e o preset de dois valores é comum aos F e aos E. A inversão de sentido de contagem fica de fora; quem precisa dela tem o 572-562, de mesmo curso.

  • Cerca de 5.000 horas Bateria

    Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).

Quais problemas este produto resolve?

Situações de medição em que o 572-582-10 é a escolha certa.

Desafio Ganhar curso e perder exatidão

Subir de faixa costuma custar exatidão, e nem sempre isso é aceitável no controle.

Solução

O 572-582-10 leva o curso a 200 mm mantendo os 0,03 mm dos modelos menores.

Desafio Duas origens no mesmo trabalho

Alternar entre referência de base e de peça obriga a rezerar toda vez.

Solução

O 572-582-10 grava dois valores de preset e troca entre eles.

Desafio Leitura difícil na montagem vertical

Mostrador horizontal em eixo vertical obriga o operador a se posicionar de lado.

Solução

O display do 572-582-10 é vertical e acompanha o curso.

Desafio Precisar inverter o sentido da contagem

O modelo F não inverte; a função é dos modelos E.

Solução

O 572-562 tem o mesmo curso, o mesmo display vertical e oferece a inversão.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-20F
  • Alcance (mm): 0-200mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-200mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,03mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Equivalente com inversão de contagem
572-562, modelo SDV-20E

Transmissão de dados

A escala 572-582-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-580-10 SDV-10F 0-100 mm 0,01 mm 0,03 mm
572-581-10 SDV-15F 0-150 mm 0,01 mm 0,03 mm
572-582-10 (este) SDV-20F 0-200 mm 0,01 mm 0,03 mm
572-583-10 SDV-30F 0-300 mm 0,01 mm 0,04 mm
572-585-10 SDV-60F 0-600 mm 0,01 mm 0,05 mm
572-586-10 SDV-80F 0-800 mm 0,01 mm 0,06 mm
572-587-10 SDV-100F 0-1000 mm 0,01 mm 0,07 mm
572-590-10 SDV-4"F 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-591-10 SDV-6"F 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-592-10 SDV-8"F 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-593-10 SDV-12"F 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-595-10 SDV-24"F 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-596-10 SDV-32"F 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-597-10 SDV-40"F 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

O 572-582-10 ou o 572-562: qual escolher?

Os dois medem 200 mm na vertical com a mesma exatidão. Os dois guardam dois valores de preset; o 572-562 inverte o sentido da contagem, e o 572-582-10 tem a leitura dupla. A escolha é pela função, não pelo desempenho.

O preset do 572-582-10 substitui o ajuste de zero comum?

Não substitui: amplia. O ajuste continua existindo, e além dele o 572-582-10 mantém dois valores gravados para alternar sem reajustar.

O que limita a exatidão do 572-582-10?

O curso. Até 200 mm a sublinha declara 0,03 mm, e o 572-582-10 é o maior modelo nesse patamar; acima disso o valor sobe gradualmente.

O 572-582-10 congela a leitura sem acessório?

Sim. O congelamento do display é função nativa dos modelos F e não depende de unidade vendida à parte.

Existe o 572-582-10 com leitura em polegada?

Sim, é o 572-592-10, com o mesmo curso de 200 mm e as duas unidades no display.

Certificações e Tecnologias

O que acompanha o 572-582-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
