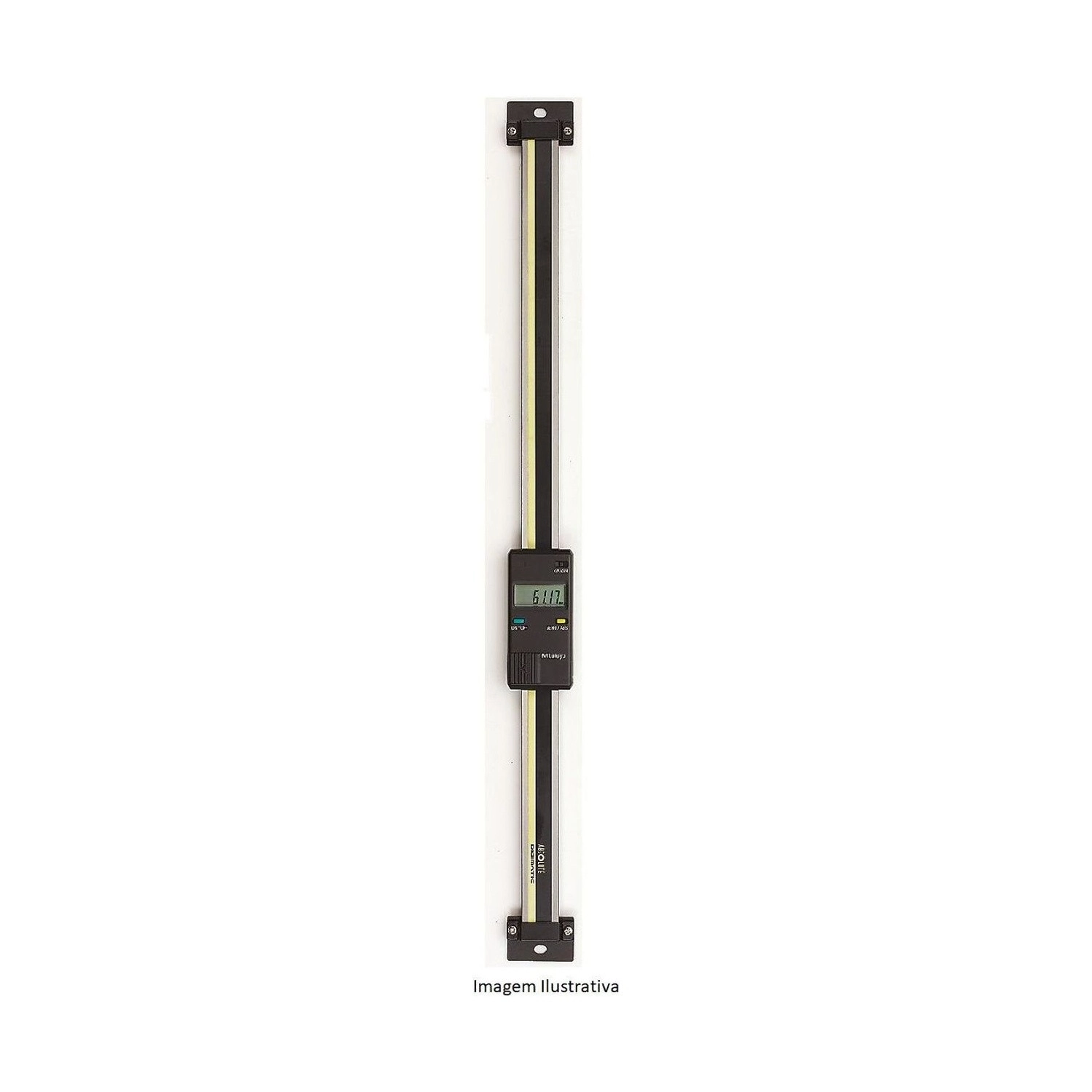

Escala Digimatic ABSOLUTE SDV-80F – 0-800MM – 572-586-10

SKU: 572-586-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SDV-80F que mede 0 a 800 mm na vertical, com resolução de 0,01 mm e exatidão de 0,06 mm.

Em números, o SDV-80F da sublinha SDV-F: capacidade de 0-800 mm, resolução de 0,01 mm, exatidão de 0,06 mm e repetibilidade de 0,01 mm. É o penúltimo degrau da série: só o modelo de 1000 mm declara mais.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Em coluna dessa altura o mostrador quase nunca fica na linha de visão, e é aí que o contador EC, opcional, resolve a leitura à distância.

Resumo técnico
  • Capacidade 0-800 mm · resolução 0,01 mm
  • Exatidão 0,06 mm · repetibilidade 0,01 mm
  • Display vertical · leitura dupla e 2 presets
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-586-10 dentro da sublinha SDV-F da Série 572.

Curso de 800 mm

Contínuo, sem emenda no percurso.

Exatidão de 0,06 mm

Só o de 1000 mm declara valor maior.

Dois valores de preset

Duas origens guardadas no instrumento.

Display vertical

Leitura no eixo do curso, sem desvio.

Referência permanente

ABSOLUTE: o zero não se perde ao desligar.

Sem inversão de contagem

Para inverter, o equivalente é o 572-566.

Principais características

O que cada número do 572-586-10 significa na prática.

  • 0 a 800 mm Capacidade

    Pelo catálogo 2019, a escala tem 974 mm de ponta a ponta e pesa 1,71 kg; o corpo é maior que o curso, e a montagem precisa prever essa diferença.

  • 0,01 mm Resolução

    O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm. Lê só em milímetro; a versão nas duas unidades é o 572-596-10.

  • 0,06 mm Exatidão

    O catálogo 2019 dá 0,06 mm aos 800 mm, entre os 0,05 mm de 600 mm e os 0,07 mm de 1000 mm.

  • Leitura dupla e preset Funções

    A leitura dupla é função que o catálogo 2019 reserva às SD-F e SDV-F; o preset de dois valores no ajuste de zero existe também nos modelos E. O F não inverte o sentido da contagem: para isso há o 572-566.

  • Cerca de 5.000 horas Bateria

    Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).

Quais problemas este produto resolve?

Situações de medição em que o 572-586-10 é a escolha certa.

Desafio Mudar de origem sem perder o alinhamento

Em montagem de 800 mm, refazer o zero costuma exigir mexer no conjunto, e o alinhamento precisa ser reconferido depois.

Solução

O 572-586-10 troca entre dois presets gravados, sem tocar na montagem.

Desafio Perder a referência da máquina

Se a escala é o eixo de referência e perde o zero, a máquina inteira precisa ser rereferenciada.

Solução

O 572-586-10 é ABSOLUTE e mantém a posição mesmo desligado.

Desafio Duas origens num curso longo

Refazer o zero em 800 mm a cada troca de referência consome tempo de produção.

Solução

O 572-586-10 grava dois valores de preset e alterna entre eles.

Desafio Precisar inverter a contagem

A função não está disponível nos modelos F.

Solução

O 572-566 tem o mesmo curso, o mesmo display vertical e oferece a inversão.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-80F
  • Alcance (mm): 0-800mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-800mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,06mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Equivalente com inversão de contagem
572-566, modelo SDV-80E

Transmissão de dados

A escala 572-586-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-580-10 SDV-10F 0-100 mm 0,01 mm 0,03 mm
572-581-10 SDV-15F 0-150 mm 0,01 mm 0,03 mm
572-582-10 SDV-20F 0-200 mm 0,01 mm 0,03 mm
572-583-10 SDV-30F 0-300 mm 0,01 mm 0,04 mm
572-585-10 SDV-60F 0-600 mm 0,01 mm 0,05 mm
572-586-10 (este) SDV-80F 0-800 mm 0,01 mm 0,06 mm
572-587-10 SDV-100F 0-1000 mm 0,01 mm 0,07 mm
572-590-10 SDV-4"F 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-591-10 SDV-6"F 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-592-10 SDV-8"F 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-593-10 SDV-12"F 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-595-10 SDV-24"F 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-596-10 SDV-32"F 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-597-10 SDV-40"F 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Mudar de origem no 572-586-10 obriga a mexer no conjunto?

Não, e é isso que o preset duplo resolve. Numa montagem de 800 mm, refazer o zero costuma exigir tocar na fixação, e o alinhamento precisa ser reconferido depois.

O 572-586-10 e o 572-566 medem igual?

Medem. Mesmo curso, mesma resolução, mesma exatidão. A diferença é a função: leitura dupla no 572-586-10, inversão de sentido de contagem no 572-566; o preset de dois valores existe nos dois.

Quantos valores de preset o 572-586-10 aceita?

Dois. O catálogo dá esse ajuste às escalas multi-funções E e F; só as SD-G, SD-D e SDV-D não o têm.

O 572-586-10 existe com leitura em polegada?

Sim, o 572-596-10, com o mesmo curso de 800 mm e as duas unidades no display.

O 572-586-10 exige rereferenciar a máquina depois de desligado?

Não. Sendo ABSOLUTE, ele retoma a posição ao ligar, o que num eixo de 800 mm evita um procedimento inteiro a cada partida.

Certificações e Tecnologias

O que acompanha o 572-586-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
