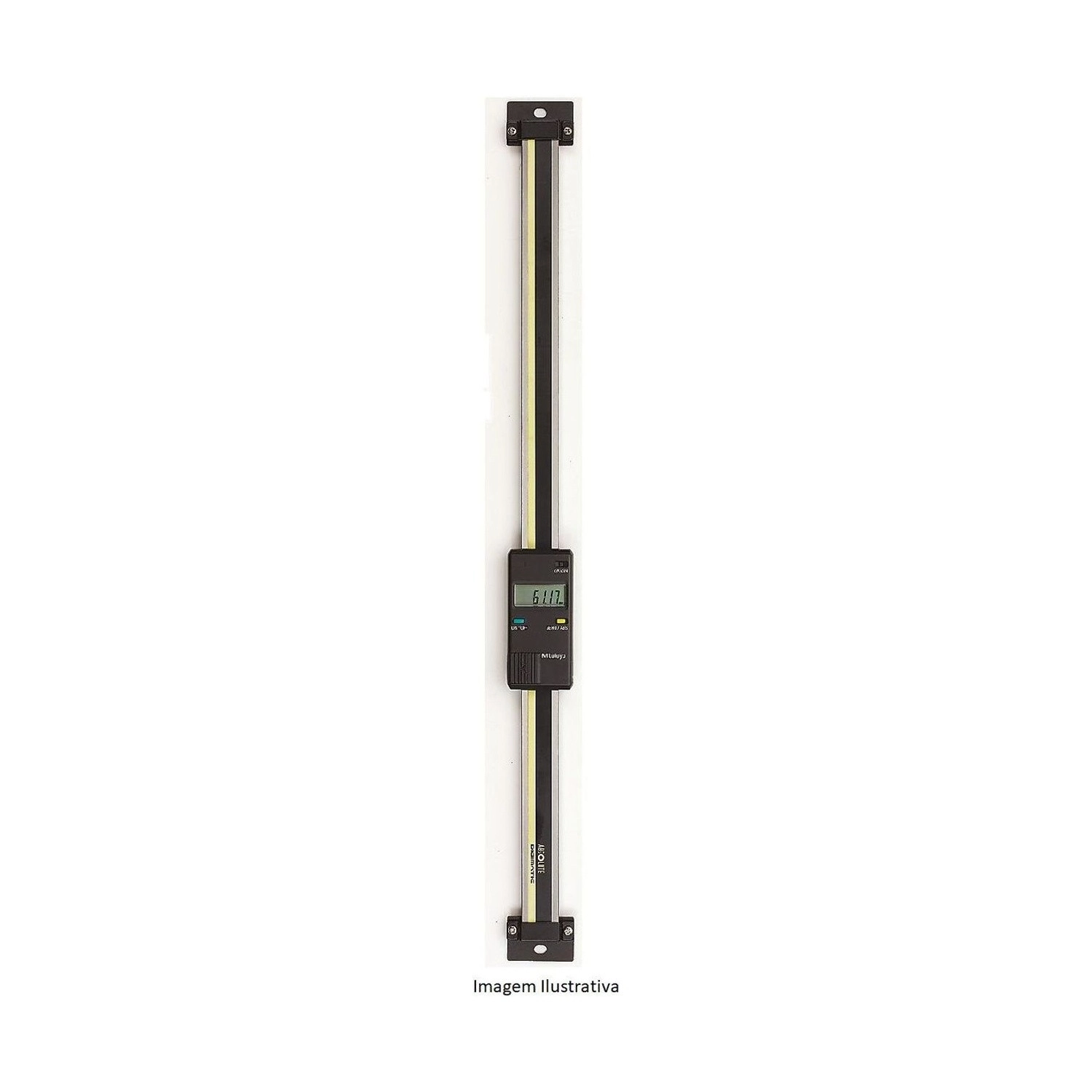

Modelo SDV-15F que cobre 0 a 150 mm de curso vertical com resolução de 0,01 mm e exatidão de 0,03 mm.
Em números, o SDV-15F da sublinha SDV-F: capacidade de 0-150 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.
Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Para dispositivo de bancada o próprio display costuma bastar; o contador EC fica como opcional, para quando a leitura precisa sair do instrumento.
O que distingue o 572-581-10 dentro da sublinha SDV-F da Série 572.
Base e peça sem refazer o ajuste de zero.
Altura de morsa e dispositivo de montagem.
A mesma dos modelos de 100 e 200 mm.
Display no mesmo eixo do deslocamento.
Aproximadamente 5.000 horas de uso.
Quem precisa dela usa o 572-561.
O que cada número do 572-581-10 significa na prática.
Comprimento total de 294 mm e massa de 280 g, pela tabela de dimensões do catálogo 2019: é o que a coluna precisa comportar.
A tabela do catálogo 2019 dá repetibilidade de 0,01 mm a toda a Série 572, o mesmo passo que o display mostra. Lê só em milímetro; a versão nas duas unidades é o 572-591-10.
O catálogo 2019 só declara 0,03 mm até 200 mm de curso; daí em diante a exatidão sobe um centésimo por degrau, até 0,07 mm em 1000 mm.
A leitura dupla é função que o catálogo 2019 reserva às SD-F e SDV-F; o preset de dois valores no ajuste de zero existe também nos modelos E. O F não inverte o sentido da contagem: para isso há o 572-561.
É o valor que o catálogo 2019 dá às escalas E e F, contra cerca de 20.000 horas das simples D. O aviso de bateria fraca no display antecipa a troca da pilha de óxido de prata de 1,5 V.
O catálogo 2019 mostra a ligação da escala a essas unidades sem o contador EC, que é opcional e serve de display externo.
Situações de medição em que o 572-581-10 é a escolha certa.
Trabalho que mede a partir da base e a partir da peça obriga a refazer o zero toda vez que a referência muda.
O 572-581-10 guarda os dois valores de preset e alterna sem reajuste.
Escala curta demais obriga a remontar; longa demais ocupa espaço sem ganho.
Os 150 mm do 572-581-10 cobrem a altura típica de morsa e dispositivo.
Parar para trocar pilha interrompe o trabalho e obriga a reconferir a referência.
O 572-581-10 declara cerca de 5.000 horas e, sendo ABSOLUTE, não perde o zero na troca.
Dependendo do lado da fixação, a contagem cresce no sentido oposto ao esperado, e o modelo F não inverte.
Para esse caso a sublinha oferece o 572-561, de mesma altura e mesmo display vertical.
Especificações, detalhes de construção, variações da série e o que vem na caixa.
A escala 572-581-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:
Quantas referências o 572-581-10 guarda ao mesmo tempo?
Duas. O ajuste de zero dos modelos F aceita dois valores de preset, e a troca entre eles não exige refazer o ajuste.
Quando escolher o 572-581-10 em vez do 572-561?
Quando o trabalho precisa de duas origens gravadas. Se em vez disso a montagem exige inverter o sentido da leitura, o 572-561 é o modelo indicado, com o mesmo curso de 150 mm.
O 572-581-10 serve para medir a partir da base e da peça no mesmo setup?
Sim, e é o caso que o preset duplo resolve: uma origem fica gravada em cada valor e a troca é imediata.
O 572-581-10 pode ser montado deitado?
O display do 572-581-10 é feito para leitura vertical. Para montagem horizontal a série oferece a linha SD, com as mesmas especificações de medição.
Qual o modelo do 572-581-10 que também lê em polegada?
O 572-591-10, de mesmo curso, lê em milímetro e em polegada no mesmo display.
O que acompanha o 572-581-10 de fábrica.
A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.
Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.
A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
