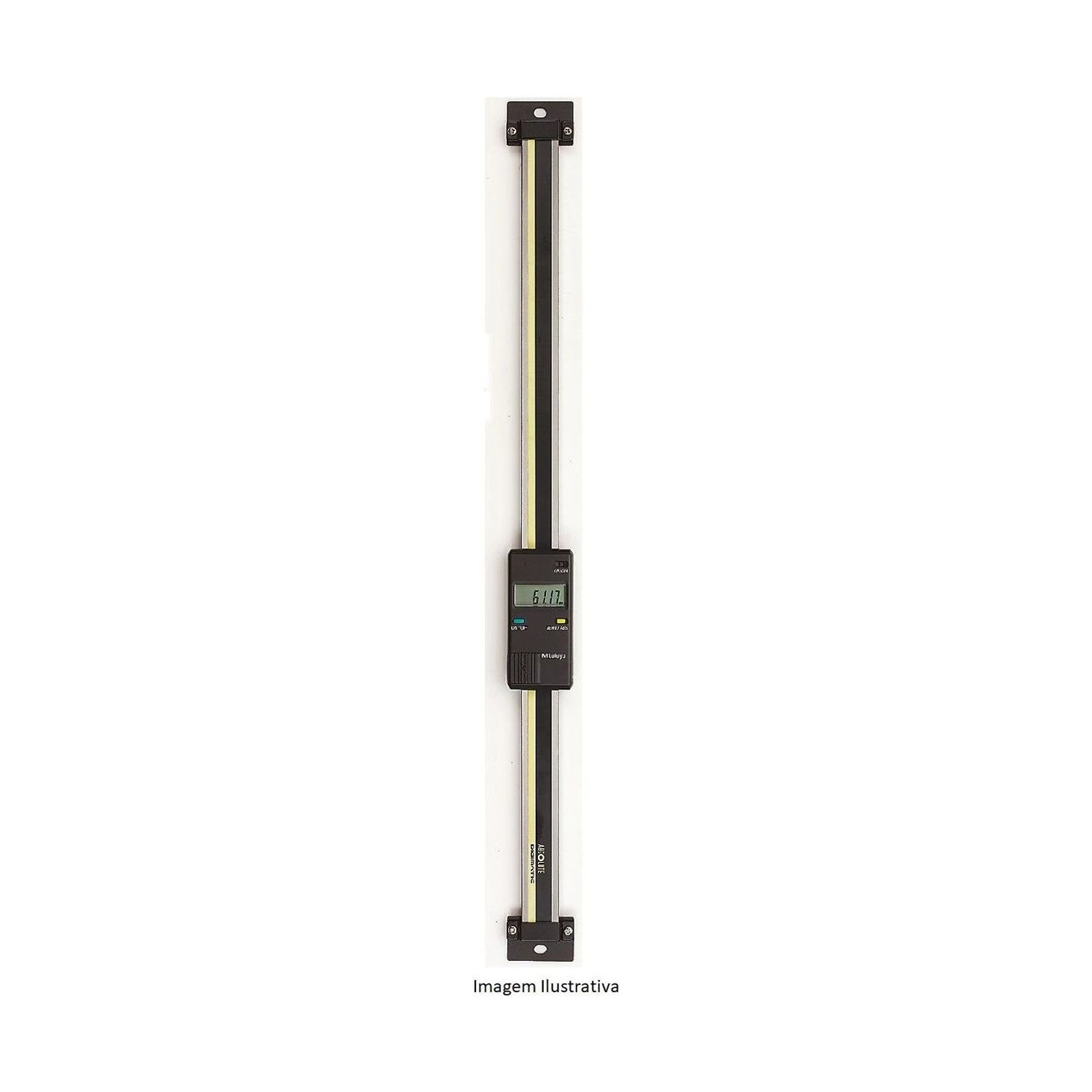

Escala Digimatic ABSOLUTE SDV-6"F – 0-150MM/0-6" – 572-591-10

SKU: 572-591-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SDV-6"F que cobre 0 a 150 mm ou 0 a 6" de curso vertical nas duas unidades.

Em números, o SDV-6"F da sublinha SDV-F: capacidade de 0-150 mm / 0-6", resolução de .0005" / 0,01 mm, exatidão de 0,03 mm / .001" e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e tem a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Para dispositivo de bancada o próprio display costuma bastar; o contador EC fica como opcional, para quando a leitura precisa sair do instrumento.

Resumo técnico
  • Capacidade 0-150 mm / 0-6" · resolução .0005" / 0,01 mm
  • Exatidão 0,03 mm / .001" · repetibilidade 0,01 mm
  • Display vertical · leitura dupla e 2 presets
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-591-10 dentro da sublinha SDV-F da Série 572.

Curso de 6" ou 150 mm

A mesma altura nas duas convenções de desenho.

Dois valores de preset

Duas origens gravadas no instrumento.

Exatidão de 0,03 mm

Ou .001", ainda no melhor patamar.

Leitura nas duas unidades

Alterna no display, sem conversão manual.

Display vertical

No eixo do deslocamento.

Sem inversão de contagem

O equivalente com inversão é o 572-571.

Principais características

O que cada número do 572-591-10 significa na prática.

  • 0 a 150 mm / 0 a 6" Capacidade

    280 g e 294 mm de comprimento total, segundo a tabela do catálogo 2019, que traz desenho próprio para os modelos até 300 mm.

  • .0005" / 0,01 mm Resolução

    Repetibilidade de 0,01 mm, igual à resolução, pela tabela do catálogo 2019: a leitura repetida no mesmo ponto fica dentro de um dígito do display. Lê em milímetro e em polegada; a versão só em milímetro é o 572-581-10.

  • 0,03 mm / .001" Exatidão

    O catálogo 2019 só declara 0,03 mm até 200 mm de curso; daí em diante a exatidão sobe um centésimo por degrau, até 0,07 mm em 1000 mm.

  • Leitura dupla e preset Funções

    A leitura dupla é função que o catálogo 2019 reserva às SD-F e SDV-F; o preset de dois valores no ajuste de zero existe também nos modelos E. O F não inverte o sentido da contagem: para isso há o 572-571.

  • Cerca de 5.000 horas Bateria

    Vida útil da pilha nas sublinhas multi-funções, pela tabela do catálogo 2019; o display avisa quando a carga está baixa. As escalas simples (D) chegam a cerca de 20.000 horas.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    Pelo diagrama do sistema do catálogo 2019, a escala se conecta a essas unidades sem o contador EC; o EC entra só quando se quer um display externo.

Quais problemas este produto resolve?

Situações de medição em que o 572-591-10 é a escolha certa.

Desafio Trocar de instrumento conforme o desenho

Oficina que atende cliente nacional e importado mantém um instrumento por unidade e troca de ferramenta no meio do trabalho.

Solução

O 572-591-10 lê nas duas unidades e cobre os dois desenhos.

Desafio Duas origens no mesmo setup

Medir a partir da base e a partir da peça obriga a refazer o zero a cada mudança.

Solução

O 572-591-10 guarda dois valores de preset e alterna sem reajuste.

Desafio Erro de arredondamento na conversão

Converter 6" para milímetro à mão introduz arredondamento que se acumula no lote.

Solução

O 572-591-10 exibe o valor já na unidade pedida.

Desafio Precisar inverter a leitura

A inversão de sentido não está disponível nos modelos F.

Solução

O 572-571 tem a mesma capacidade, a mesma dupla unidade e oferece a inversão.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-6"F
  • Alcance (mm): 0-150mm
  • Alcance (in): 0-6"
  • Resolução (mm): 0,01mm
  • Capacidade: 0-150mm/0-6"
  • Resolução / Graduação : .0005"/0,01mm
  • Exatidão: 0,03mm/.001"
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Equivalente com inversão de contagem
572-571, modelo SDV-6"E

Transmissão de dados

A escala 572-591-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SDV-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-580-10 SDV-10F 0-100 mm 0,01 mm 0,03 mm
572-581-10 SDV-15F 0-150 mm 0,01 mm 0,03 mm
572-582-10 SDV-20F 0-200 mm 0,01 mm 0,03 mm
572-583-10 SDV-30F 0-300 mm 0,01 mm 0,04 mm
572-585-10 SDV-60F 0-600 mm 0,01 mm 0,05 mm
572-586-10 SDV-80F 0-800 mm 0,01 mm 0,06 mm
572-587-10 SDV-100F 0-1000 mm 0,01 mm 0,07 mm
572-590-10 SDV-4"F 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-591-10 (este) SDV-6"F 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-592-10 SDV-8"F 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-593-10 SDV-12"F 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-595-10 SDV-24"F 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-596-10 SDV-32"F 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-597-10 SDV-40"F 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Por que o 572-591-10 é o tamanho que mais aparece em oficina?

Porque 6 polegadas e 150 mm são a mesma altura escrita nas duas convenções de desenho, e é a medida mais comum de dispositivo de bancada nos dois.

Quantas origens o 572-591-10 mantém ao mesmo tempo?

Duas, gravadas como preset. Alternar entre elas não exige refazer o ajuste de zero.

Quando o 572-571 é melhor escolha que o 572-591-10?

Quando a montagem obriga a contar no sentido inverso. Essa função é dos modelos E; o 572-591-10, sendo F, oferece em lugar dela a leitura dupla. O preset de dois valores existe nos dois.

O 572-591-10 lê só em polegada?

Não. Ele lê nas duas unidades no mesmo display. A versão apenas em milímetro é o 572-581-10.

O 572-591-10 é montado na vertical?

Sim, o display da linha SDV é feito para leitura vertical. A linha SD oferece o mesmo conjunto de especificações com display horizontal.

Certificações e Tecnologias

O que acompanha o 572-591-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
