O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-570 é o ID-N de uso geral da série 543: capacidade de 12,7 mm com leitura em 0,01 mm, a resolução da maior parte do controle dimensional de produção.

O que o separa de um comparador comum é onde ele pode trabalhar. A proteção IP66 o torna imune à entrada de poeira e resistente a jato de água ou fluido de corte em qualquer direção, então ele fica dentro da máquina, no posto onde antes o instrumento precisava sair a cada ciclo.

A exatidão é de 0,02 mm, a força de medição é de 2,5 N ou menor e uma bateria SR44 dura cerca de 7.000 horas de uso contínuo. O corpo tem 35 mm de largura.

Capacidade 12,7 mm · resolução 0,01 mm
Exatidão 0,02 mm · força de medição 2,5 N ou menor
Proteção IP66 · corpo de 35 mm · LCD rotacionável 180°
Sensor ABSOLUTE · saída Digimatic tipo G · 7.000 h de bateria

Diferenciais

Destaques do produto

O que distingue o 543-570 dentro da linha ID-N/B.

Jato de água ou fluido de corte em qualquer direção, e poeira nenhuma entra.

Estreito o bastante para medição multiponto em espaço apertado.

A leitura da maior parte do controle de produção.

A posição de leitura acompanha a montagem, não o contrário.

A origem volta sozinha ao ligar, sem rezerar a cada turno.

Uma SR44 em uso contínuo.

Especificações

Principais características

O que cada número do 543-570 significa na prática.

IP66 PROTEÇÃO

O 6 da poeira é vedação total; o 6 da água é resistência a jato em qualquer direção. É o que permite manter o instrumento no posto durante o corte, em vez de recolher a cada ciclo.
0,01 mm RESOLUÇÃO

Um centésimo por dígito, que cobre a tolerância da maior parte das peças usinadas em série.
0,02 mm EXATIDÃO

Erro máximo permitido no curso de 12,7 mm, excluído o erro de ±1 dígito de contagem.
35 mm LARGURA

Em bancada de medição multiponto, a largura do corpo é o que define quantos pontos cabem lado a lado.
2,5 N ou menor FORÇA DE MEDIÇÃO

A força que a ponta aplica na peça, a do ID-N de corpo compacto.

Soluções

Quais problemas resolve

Situações de medição em que o 543-570 é a escolha certa.

Desafio Recolher o instrumento a cada ciclo de corte

Comparador comum não aguenta respingo de fluido nem poeira de usinagem, então o operador tira e recoloca a cada peça. O tempo vai embora e o reposicionamento muda a leitura.

Solução

Com IP66, o 543-570 fica montado no posto: resiste a jato de água ou fluido em qualquer direção e não deixa poeira entrar.

Desafio Não caber lado a lado no dispositivo

Medição multiponto exige vários comparadores no mesmo gabarito, e o corpo largo do instrumento comum limita quantos pontos podem ser medidos de uma vez.

Solução

O corpo do 543-570 tem 35 mm de largura, pensado justamente para essa montagem.

Desafio Visor virado para o lado errado

Montado num ângulo difícil, o instrumento obriga o operador a se contorcer para ler, e leitura em posição ruim é leitura que se erra.

Solução

O LCD do 543-570 gira 180°, então a posição de leitura acompanha a montagem.

Desafio Rezerar no início de cada turno

Comparador sem sensor absoluto perde a origem ao desligar, e recuperá-la significa encostar de novo no padrão antes de produzir.

Solução

O sensor ABSOLUTE restaura a origem sozinho quando o instrumento é ligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-N
Força de medição: 2,5N ou menor
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,02mm
Proteção IP: IP66
Exatidão: 0,02mm
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Tipo: ID-N, corpo compacto
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por velocidade de movimento do fuso
Grau de proteção: IP66: imune à entrada de poeira e resistente a jato de água ou fluido de corte em qualquer direção
Largura do corpo: 35 mm, para medição multiponto onde o espaço entre instrumentos é restrito
Mostrador: LCD de 6 dígitos com símbolos, rotacionável 180°
Transdutor: Eletrostático linear
Diâmetro de fixação: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Alimentação: SR44 (1 peça), com aproximadamente 7.000 horas de uso contínuo
Conector Digimatic: Tipo G, com cabo à prova d’água que preserva a vedação na conexão
Norma de exatidão: Valor declarado exclui o erro de ±1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores, página F-7

Funções

Funções de operação do 543-570

Julgamento de tolerância

Define limite superior e inferior e o instrumento indica OK, +NG ou −NG com um símbolo, que pode ser exibido em tamanho maior para leitura à distância. Dispensa comparar número a número em conferência de lote.

Leitura reversa do LCD

Inverte o sentido da leitura no visor, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Mostrador rotacionável 180°

Gira o visor para a posição de leitura conveniente, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Preset e zeragem

Define uma origem própria a partir da peça de referência, ou zera no ponto onde o fuso está.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Liga e desliga

Com o sensor ABSOLUTE, voltar a ligar não exige rezerar: a origem continua onde estava.

Transmissão de dados

Este relógio usa conector Digimatic tipo G, com cabo à prova d’água que preserva a vedação IP66 na conexão.

Opção 1

Cabo à prova d'água + Input Tool USB · 1 m

O que você precisa: 21EAA194 + 06AFM380G — Bancada ao lado do computador

O cabo reto à prova d'água mantém a vedação do instrumento na própria conexão, que é o ponto onde um cabo comum comprometeria o IP66. Ele liga a saída Digimatic ao Input Tool USB, que entrega a leitura ao computador como se fosse digitada no teclado, sem software adicional.

21EAA194Cabo de Comunicação Modelo Reto à Prova d'água DATA · 1 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 2

Cabo à prova d'água + Input Tool USB · 2 m

O que você precisa: 21EAA190 + 06AFM380G — Maior distância até o computador

Mesma ligação da opção de 1 m, com o dobro de alcance. Útil quando o dispositivo de medição fica afastado da mesa, situação comum em posto de inspeção dentro da máquina.

21EAA190Cabo de Comunicação Modelo Reto à Prova d'água DATA · 2 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 3

Sem fio, por radiofrequência

O que você precisa: 02AZD790G + 02AZD730H — Posto sem computador ao lado

O cabo tipo G liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor ligado ao PC. O modelo com LED confirma cada envio visualmente; quando o ambiente é barulhento ou o operador não olha para o transmissor, a alternativa é o de alarme sonoro.

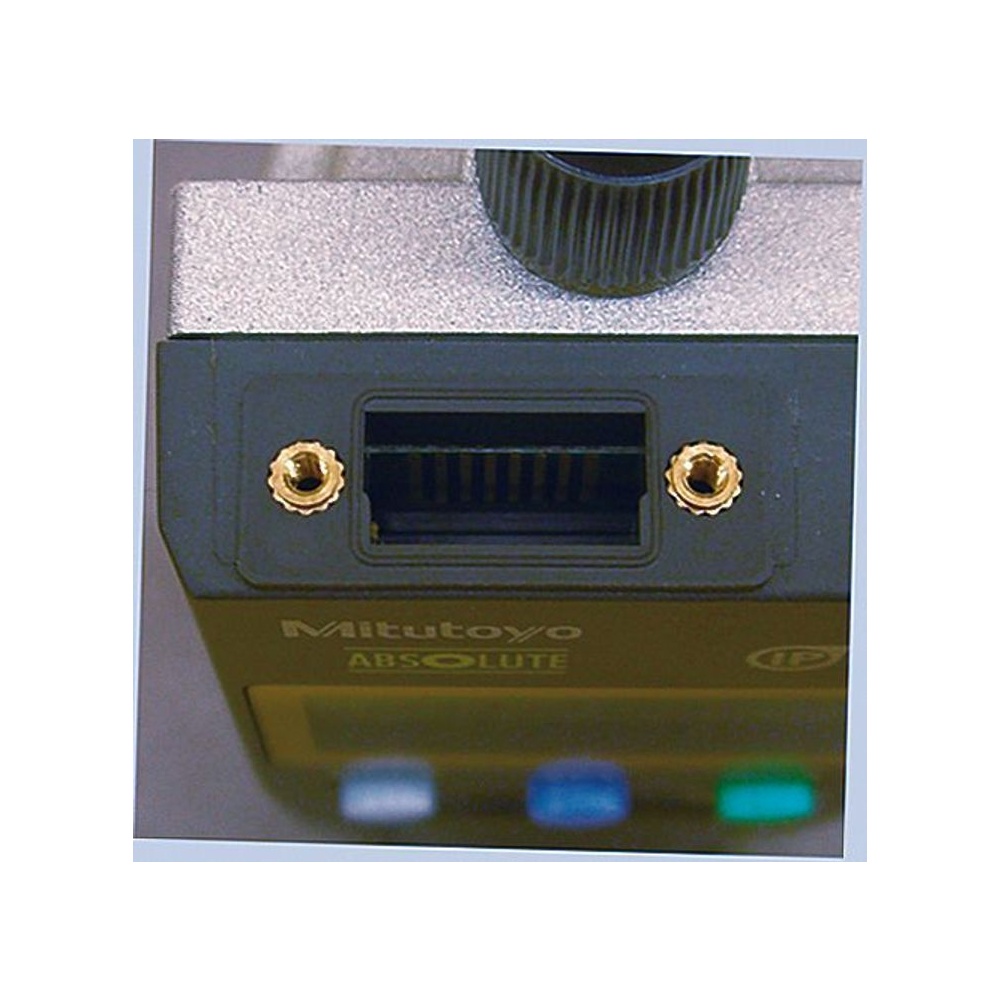

02AZD790GCabo de Conexão Tipo G para U-WAVE · Coolant ProofVer produto

02AZD730HTransmissor sem fio U-WAVE-T com LEDVer produto

Opção 4

Sem fio, disparo por pedal

O que você precisa: 02AZE140G + 02AZD880H — Medição com as duas mãos ocupadas

O cabo com entrada de pedal permite disparar a leitura com o pé, sem soltar a peça nem o instrumento. Em medição multiponto, onde o operador posiciona a peça a cada leitura, é o que mantém o ritmo sem erro de posicionamento.

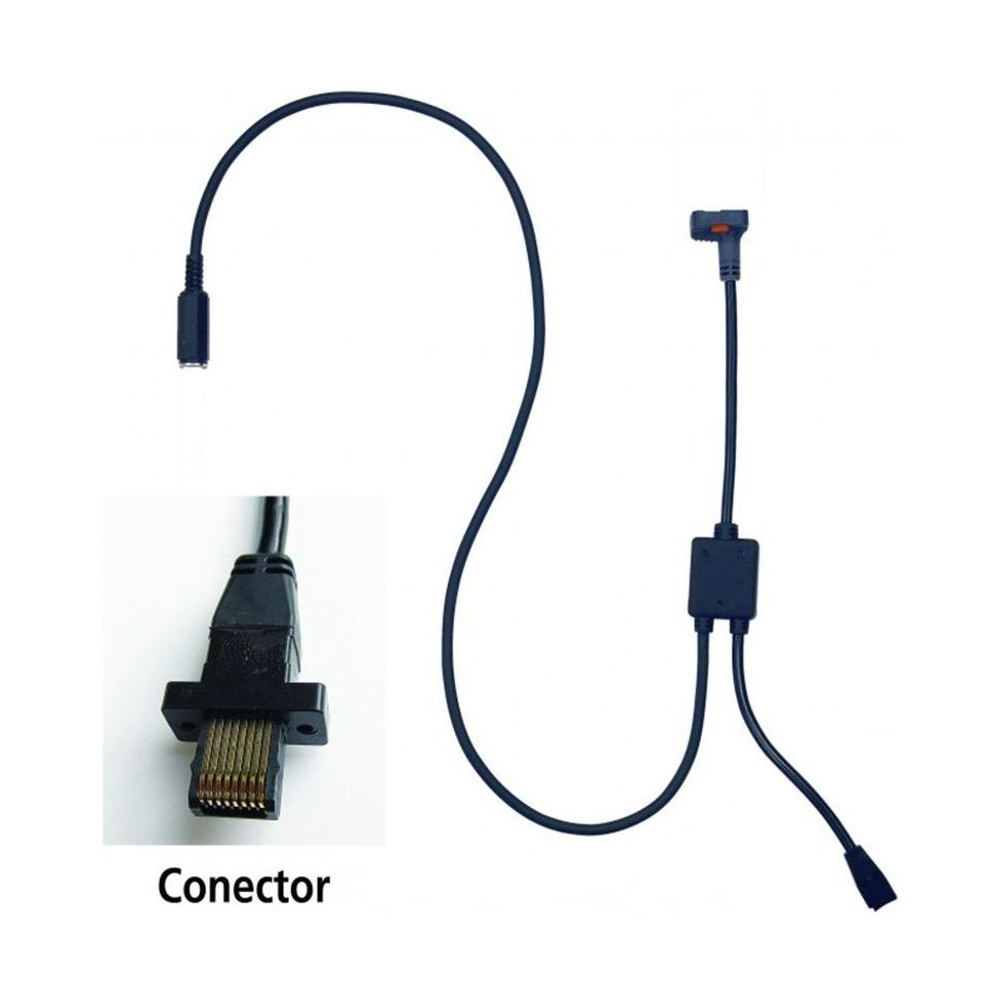

02AZE140GCabo de Conexão com Entrada de Pedal Tipo G para U-WAVEVer produto

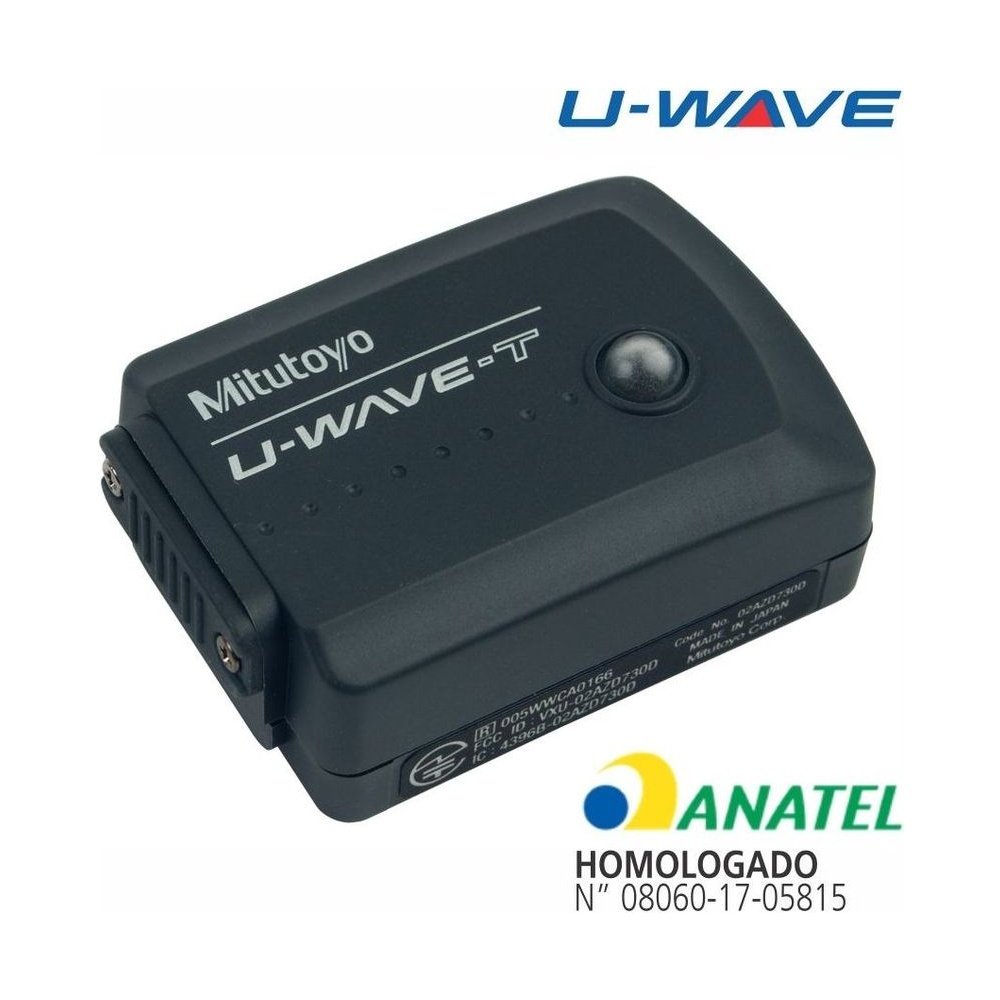

02AZD880HTransmissor sem fio U-WAVE-T com alarme sonoroVer produto

Todos os códigos acima são vendidos nesta loja. O conector deste relógio é o Digimatic tipo G: cabo de outro tipo não encaixa.

Variações da série

Modelos ID-N e ID-B disponíveis na loja

Código	Tipo	Capacidade	Resolução
543-570 (este)	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Itens inclusos

Relógio comparador digital 543-570
Bateria SR44 (938882), para a operação inicial
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que o IP66 do 543-570 garante na prática?

Dois níveis distintos. O primeiro 6 é de poeira: vedação total, nada entra. O segundo 6 é de água: o instrumento resiste a jato de água em qualquer direção, o que inclui respingo de fluido de corte. Na prática é o que permite deixá-lo montado no posto durante a usinagem.

Qual a diferença entre o 543-570 e o 543-575?

A resolução. O 543-570 lê sempre em 0,01 mm; o 543-575 permite alternar entre 0,01 mm e 0,001 mm no próprio instrumento. Os dois têm 12,7 mm de capacidade, IP66 e corpo de 35 mm. Se a tolerância das suas peças é de centésimos, o 543-570 basta.

Posso montar o 543-570 de cabeça para baixo?

Pode. O LCD gira 180° para a posição de leitura conveniente, e a função de leitura reversa inverte o sentido da contagem, de modo que a leitura continue crescendo no sentido que faz sentido para a sua montagem.

Como levo a medição do 543-570 ao computador?

Pela porta Digimatic, com conector tipo G. Há quatro caminhos, do cabo à prova d’água com Input Tool USB ao envio sem fio por U-WAVE, inclusive com disparo por pedal. Os códigos estão na aba Transmissão de dados.

Que cabo eu uso no 543-570 sem perder a vedação?

O cabo de comunicação à prova d’água, código 21EAA194 (1 m) ou 21EAA190 (2 m). A conexão é o ponto onde um cabo comum comprometeria o IP66, e esses foram feitos para preservá-la.

Quanto dura a bateria do 543-570?

Aproximadamente 7.000 horas de uso contínuo, com uma bateria SR44. É a mesma autonomia em toda a linha ID-N/B.

O valor de exatidão do 543-570 inclui tudo?

Não. Os 0,02 mm excluem o erro de ±1 dígito de contagem, que é somado à parte. É a convenção do catálogo Mitutoyo e vale na hora de comparar com o número de outro fabricante.
