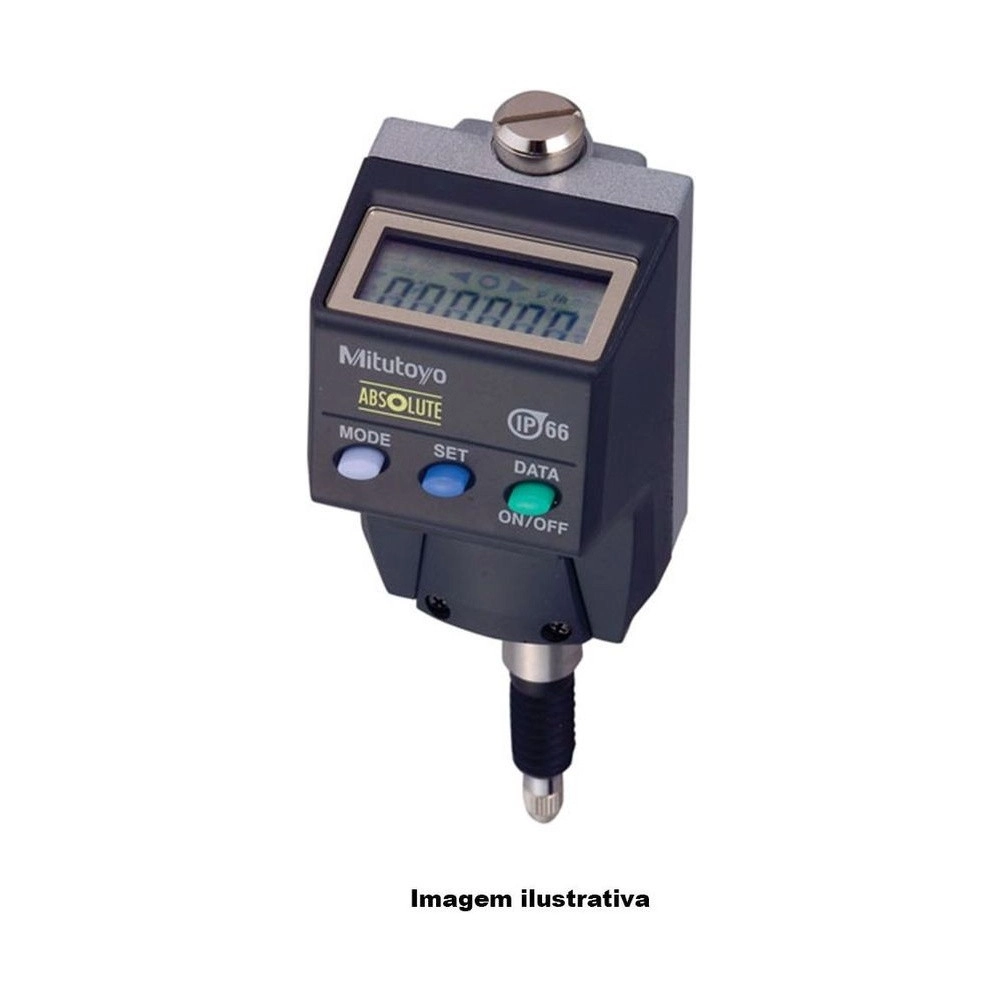

Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com Nível de Proteção Contra Poeira/Água Conforme IP66 – 543-580

Name: Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com Nível de Proteção Contra Poeira/Água Conforme IP66 – 543-580
Brand: Mitutoyo
SKU: 543-580
Price: 2683.77 BRL
Availability: InStock

SKU: 543-580

Melhor Oferta

de: R$3.323,55 15% Economize R$498,53

por: R$2.683,77 À vista no PIX com 5% OFF

ou R$2.825,02 em até 6x de R$470,84 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-580 é um ID-B: o mostrador fica perpendicular ao eixo do fuso, e não alinhado a ele como num comparador convencional. É o formato para quando não há espaço acima do instrumento para ler o visor.

O curso é de 5 mm, com haste de alto grau de exatidão para leitura direta do deslocamento, e a resolução é de 0,01 mm. A exatidão declarada é de 0,02 mm e a força de medição é de 2,0 N ou menor, mais leve que a dos ID-N.

Mantém a construção da linha: proteção IP66 contra poeira e jato de água em qualquer direção, corpo de 35 mm e bateria SR44 com cerca de 7.000 horas de uso contínuo.

Mostrador perpendicular ao fuso · curso 5 mm
Resolução 0,01 mm · exatidão 0,02 mm
Força de medição 2,0 N ou menor · proteção IP66
Corpo de 35 mm · sensor ABSOLUTE · 7.000 h de bateria

Diferenciais

Destaques do produto

O que distingue o 543-580 dentro da linha ID-N/B.

Leitura de frente quando não há espaço acima do fuso.

Haste de alto grau de exatidão, leitura direta do deslocamento.

Mais leve que a dos ID-N, para peça que cede.

Poeira nenhuma entra, jato de água em qualquer direção.

Cabe lado a lado em medição multiponto.

Origem retida mesmo desligado.

Especificações

Principais características

O que cada número do 543-580 significa na prática.

Mostrador perpendicular ao fuso FORMATO

Num comparador convencional o visor fica na direção do fuso, e ler exige espaço acima do instrumento. No ID-B o visor fica de frente para o operador, o que resolve montagem dentro de dispositivo fechado.
5 mm CURSO

Curso curto com haste de alto grau de exatidão, para leitura direta do deslocamento. É o suficiente para controle por comparação contra padrão.
2,0 N ou menor FORÇA DE MEDIÇÃO

Menor que os 2,5 N dos ID-N. Em peça que cede sob a ponta, a diferença aparece na leitura.
0,01 mm RESOLUÇÃO

Um centésimo por dígito, com exatidão de 0,02 mm, excluído o erro de ±1 dígito.
IP66 PROTEÇÃO

Vedação total contra poeira e resistência a jato de água em qualquer direção.

Soluções

Quais problemas resolve

Situações de medição em que o 543-580 é a escolha certa.

Desafio Não há espaço acima do instrumento para ler

Dentro de dispositivo fechado ou sob a máquina, o visor de um comparador convencional fica virado para o teto, e ler exige espelho, lanterna ou desmontar.

Solução

O 543-580 é ID-B: o mostrador é perpendicular ao fuso e fica de frente para quem opera.

Desafio Peça macia deformando sob a ponta

Com força de medição alta, material que cede entrega leitura menor que a medida real, e o erro varia com a mão de quem mede.

Solução

A força do 543-580 é de 2,0 N ou menor, abaixo da dos ID-N de mesma linha.

Desafio Fluido de corte no posto de medição

O instrumento comum precisa sair a cada ciclo, e cada recolocação é uma chance de mudar a referência.

Solução

O IP66 do 543-580 resiste a jato de água em qualquer direção e não deixa poeira entrar.

Desafio Rezerar ao início de cada turno

Sem sensor absoluto, a origem se perde ao desligar e precisa ser refeita contra o padrão antes de produzir.

Solução

O sensor ABSOLUTE do 543-580 restaura a origem sozinho quando o instrumento é ligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-B
Força de medição: 2,0N ou menor
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-5mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,02mm
Proteção IP: IP66
Exatidão: 0,02mm
Saída de Dados: Sim
Tecnologia: Absolute
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Tipo: ID-B, mostrador perpendicular ao eixo do fuso
Curso: 5 mm, com haste de alto grau de exatidão para leitura direta do deslocamento
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por velocidade de movimento do fuso
Grau de proteção: IP66: imune à entrada de poeira e resistente a jato de água ou fluido de corte em qualquer direção
Largura do corpo: 35 mm, para medição multiponto onde o espaço entre instrumentos é restrito
Mostrador: LCD de 6 dígitos com símbolos, rotacionável 180°
Transdutor: Eletrostático linear
Diâmetro de fixação: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Alimentação: SR44 (1 peça), com aproximadamente 7.000 horas de uso contínuo
Conector Digimatic: Tipo G, com cabo à prova d’água que preserva a vedação na conexão
Norma de exatidão: Valor declarado exclui o erro de ±1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores, página F-7

Funções

Funções de operação do 543-580

Julgamento de tolerância

Define limite superior e inferior e o instrumento indica OK, +NG ou −NG com um símbolo, que pode ser exibido em tamanho maior para leitura à distância. Dispensa comparar número a número em conferência de lote.

Leitura reversa do LCD

Inverte o sentido da leitura no visor, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Mostrador rotacionável 180°

Gira o visor para a posição de leitura conveniente, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Preset e zeragem

Define uma origem própria a partir da peça de referência, ou zera no ponto onde o fuso está.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Liga e desliga

Com o sensor ABSOLUTE, voltar a ligar não exige rezerar: a origem continua onde estava.

Transmissão de dados

Este relógio usa conector Digimatic tipo G, com cabo à prova d’água que preserva a vedação IP66 na conexão.

Opção 1

Cabo à prova d'água + Input Tool USB · 1 m

O que você precisa: 21EAA194 + 06AFM380G — Bancada ao lado do computador

O cabo reto à prova d'água mantém a vedação do instrumento na própria conexão, que é o ponto onde um cabo comum comprometeria o IP66. Ele liga a saída Digimatic ao Input Tool USB, que entrega a leitura ao computador como se fosse digitada no teclado, sem software adicional.

21EAA194Cabo de Comunicação Modelo Reto à Prova d'água DATA · 1 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 2

Cabo à prova d'água + Input Tool USB · 2 m

O que você precisa: 21EAA190 + 06AFM380G — Maior distância até o computador

Mesma ligação da opção de 1 m, com o dobro de alcance. Útil quando o dispositivo de medição fica afastado da mesa, situação comum em posto de inspeção dentro da máquina.

21EAA190Cabo de Comunicação Modelo Reto à Prova d'água DATA · 2 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 3

Sem fio, por radiofrequência

O que você precisa: 02AZD790G + 02AZD730H — Posto sem computador ao lado

O cabo tipo G liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor ligado ao PC. O modelo com LED confirma cada envio visualmente; quando o ambiente é barulhento ou o operador não olha para o transmissor, a alternativa é o de alarme sonoro.

02AZD790GCabo de Conexão Tipo G para U-WAVE · Coolant ProofVer produto

02AZD730HTransmissor sem fio U-WAVE-T com LEDVer produto

Opção 4

Sem fio, disparo por pedal

O que você precisa: 02AZE140G + 02AZD880H — Medição com as duas mãos ocupadas

O cabo com entrada de pedal permite disparar a leitura com o pé, sem soltar a peça nem o instrumento. Em medição multiponto, onde o operador posiciona a peça a cada leitura, é o que mantém o ritmo sem erro de posicionamento.

02AZE140GCabo de Conexão com Entrada de Pedal Tipo G para U-WAVEVer produto

02AZD880HTransmissor sem fio U-WAVE-T com alarme sonoroVer produto

Todos os códigos acima são vendidos nesta loja. O conector deste relógio é o Digimatic tipo G: cabo de outro tipo não encaixa.

Variações da série

Modelos ID-N e ID-B disponíveis na loja

Código	Tipo	Capacidade	Resolução
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580 (este)	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Itens inclusos

Relógio comparador digital 543-580
Bateria SR44 (938882), para a operação inicial
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que significa o ID-B do 543-580 na série 543?

É a variante de mostrador perpendicular ao eixo do fuso. Num comparador convencional, o visor fica alinhado com o fuso; no ID-B ele fica de frente para o operador, o que permite ler o instrumento montado em posição onde não há espaço acima dele.

Por que o curso do 543-580 é de só 5 mm?

Porque o ID-B é feito para controle por comparação contra um padrão, não para medir faixas longas. A haste de 5 mm tem alto grau de exatidão e permite a leitura direta do deslocamento, que é o uso previsto para esse formato.

Qual a diferença entre o 543-580 e o 543-570?

O formato e o curso. O 543-570 é ID-N, com mostrador alinhado ao fuso e 12,7 mm de capacidade; o 543-580 é ID-B, com mostrador perpendicular e 5 mm. A resolução de 0,01 mm, a exatidão de 0,02 mm e a proteção IP66 são iguais, mas a força de medição do ID-B é menor, 2,0 N contra 2,5 N.

Qual a diferença entre o 543-580 e o 543-585?

A resolução. O 543-580 lê sempre em 0,01 mm; o 543-585 alterna entre 0,01 mm e 0,001 mm. Os dois são ID-B, com curso de 5 mm e a mesma proteção.

O 543-580 serve para medição multiponto?

Serve, e o corpo de 35 mm de largura é justamente a dimensão pensada para isso. O formato perpendicular ajuda quando os instrumentos ficam próximos e não há espaço para ler por cima.

Como levo a leitura do 543-580 ao computador?

Pela saída Digimatic com conector tipo G. Os quatro caminhos, com os códigos vendidos aqui, estão na aba Transmissão de dados.

Quanto dura a bateria do 543-580?

Aproximadamente 7.000 horas de uso contínuo com uma bateria SR44, a mesma de toda a linha ID-N/B.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-580 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, com cabo tipo G à prova d’água.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
