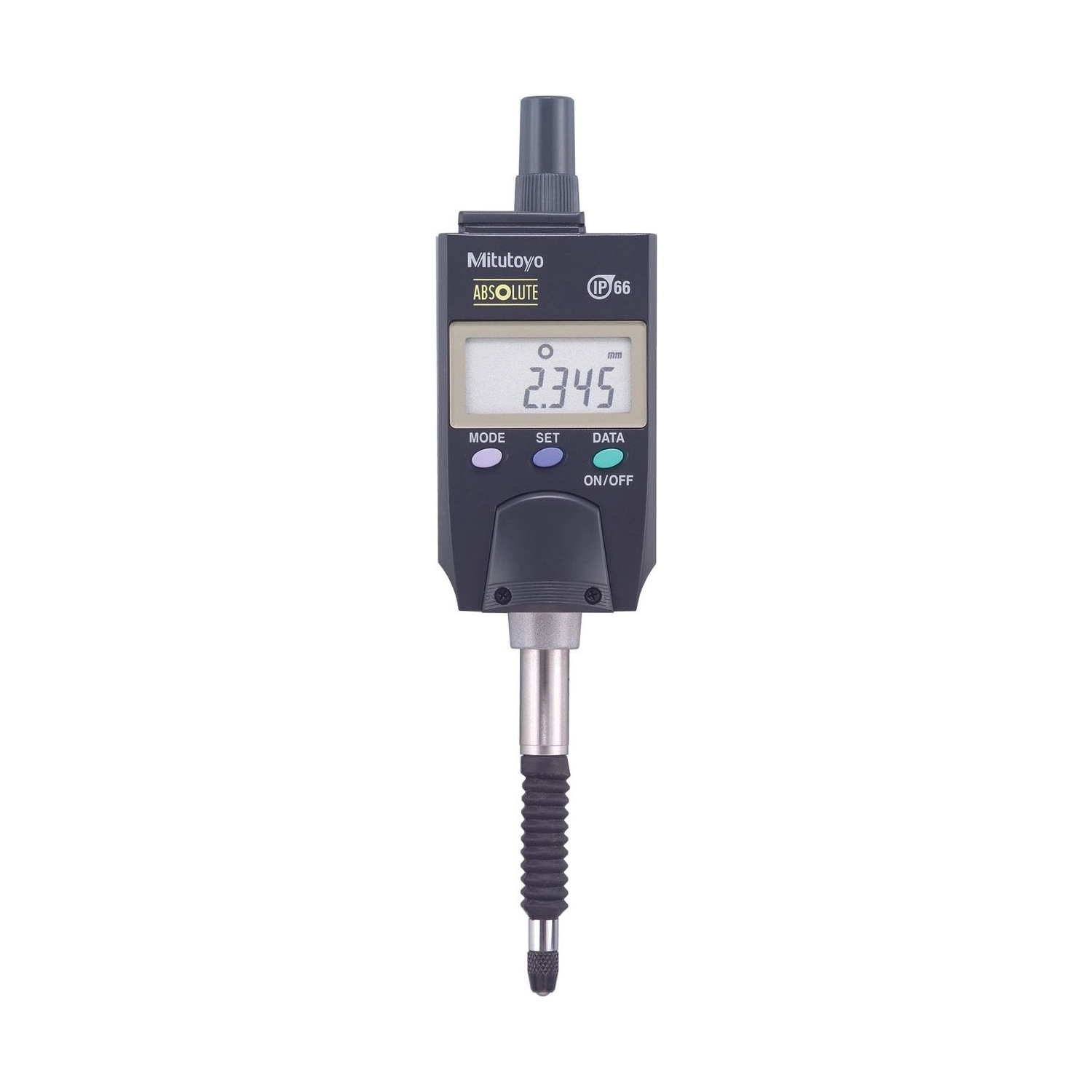

Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com Nível de Proteção Contra Poeira/Água Conforme IP66 – 543-576

Name: Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com Nível de Proteção Contra Poeira/Água Conforme IP66 – 543-576
Brand: Mitutoyo
SKU: 543-576

SKU: 543-576

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-576 reúne as duas flexibilidades da linha: mede em polegada e milímetro e permite escolher a resolução, alternando entre a leitura grossa e a fina no próprio instrumento.

É o modelo mais versátil dos ID-N. Atende desenho em qualquer das duas unidades e, dentro de cada uma, ajusta quantas casas decimais o visor mostra conforme a tolerância da peça. A exatidão na leitura fina é de .00012".

A capacidade é de 12,7 mm (.5"), com proteção IP66, corpo de 35 mm e força de medição de 2,5 N ou menor. Uma bateria SR44 dura cerca de 7.000 horas de uso contínuo.

Capacidade 12,7 mm / .5" · resolução comutável, pol e mm
Exatidão .00012" · na leitura fina
Proteção IP66 · corpo de 35 mm · LCD rotacionável 180°
Sensor ABSOLUTE · saída Digimatic tipo G · 7.000 h de bateria

Diferenciais

Destaques do produto

O que distingue o 543-576 dentro da linha ID-N/B.

Polegada ou milímetro, leitura grossa ou fina, no mesmo instrumento.

Na leitura fina, no curso de .5".

Poeira nenhuma entra, jato de água em qualquer direção.

Cabe lado a lado em medição multiponto.

A leitura acompanha a montagem.

Origem retida mesmo desligado.

Especificações

Principais características

O que cada número do 543-576 significa na prática.

Duas unidades, duas resoluções VERSATILIDADE

A combinação que cobre o maior número de situações com um só instrumento: unidade conforme o desenho, casas decimais conforme a tolerância.
.00012" EXATIDÃO

Erro máximo permitido na leitura fina, no curso de .5", excluído o erro de ±1 dígito de contagem.
IP66 PROTEÇÃO

Vedação total contra poeira e resistência a jato de água em qualquer direção.
35 mm LARGURA

A medida que define quantos instrumentos cabem lado a lado num gabarito.
2,5 N ou menor FORÇA DE MEDIÇÃO

A mesma dos demais ID-N de corpo compacto.

Soluções

Quais problemas resolve

Situações de medição em que o 543-576 é a escolha certa.

Desafio Um instrumento por combinação de unidade e precisão

Entre desenho em polegada, desenho métrico, tolerância folgada e tolerância apertada, a bancada acumula instrumento para cada caso, com calibração e controle para cada um.

Solução

O 543-576 cobre as quatro combinações: alterna unidade e resolução no próprio visor.

Desafio Conversão manual entre unidades

Converter polegada em milímetro de cabeça ou por tabela é onde nasce o erro que só aparece quando a peça volta do cliente.

Solução

A conversão do 543-576 é feita pelo instrumento, e a leitura sai na unidade do desenho.

Desafio Casas decimais demais para a decisão

Em conferência com tolerância folgada, ler milésimos só atrasa: o operador processa um número mais longo para tomar a mesma decisão.

Solução

Na resolução grossa o 543-576 mostra menos dígito, sem trocar de ferramenta.

Desafio Ambiente com fluido e poeira

Instrumento comum sai do posto a cada ciclo, e cada recolocação é uma chance de mudar a referência da medição.

Solução

Com IP66 o 543-576 permanece montado, resistente a jato de água em qualquer direção.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-N
Força de medição: 2,5N ou menor
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,01mm, 0,001mm
Resolução (in): 0,0005", 0,00005"
Exatidão (mm): ±0,003mm
Exatidão (in): ±0,00012"
Proteção IP: IP66
Exatidão: .00012”
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 3/8" (9,52mm)
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Tipo: ID-N, corpo compacto, pol/métrico
Tipo de resolução: Comutável, nas duas unidades
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por velocidade de movimento do fuso
Grau de proteção: IP66: imune à entrada de poeira e resistente a jato de água ou fluido de corte em qualquer direção
Largura do corpo: 35 mm, para medição multiponto onde o espaço entre instrumentos é restrito
Mostrador: LCD de 6 dígitos com símbolos, rotacionável 180°
Transdutor: Eletrostático linear
Diâmetro de fixação: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Alimentação: SR44 (1 peça), com aproximadamente 7.000 horas de uso contínuo
Conector Digimatic: Tipo G, com cabo à prova d’água que preserva a vedação na conexão
Norma de exatidão: Valor declarado exclui o erro de ±1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores, página F-7

Funções

Funções de operação do 543-576

Julgamento de tolerância

Define limite superior e inferior e o instrumento indica OK, +NG ou −NG com um símbolo, que pode ser exibido em tamanho maior para leitura à distância. Dispensa comparar número a número em conferência de lote.

Leitura reversa do LCD

Inverte o sentido da leitura no visor, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Mostrador rotacionável 180°

Gira o visor para a posição de leitura conveniente, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Preset e zeragem

Define uma origem própria a partir da peça de referência, ou zera no ponto onde o fuso está.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Liga e desliga

Com o sensor ABSOLUTE, voltar a ligar não exige rezerar: a origem continua onde estava.

Transmissão de dados

Este relógio usa conector Digimatic tipo G, com cabo à prova d’água que preserva a vedação IP66 na conexão.

Opção 1

Cabo à prova d'água + Input Tool USB · 1 m

O que você precisa: 21EAA194 + 06AFM380G — Bancada ao lado do computador

O cabo reto à prova d'água mantém a vedação do instrumento na própria conexão, que é o ponto onde um cabo comum comprometeria o IP66. Ele liga a saída Digimatic ao Input Tool USB, que entrega a leitura ao computador como se fosse digitada no teclado, sem software adicional.

21EAA194Cabo de Comunicação Modelo Reto à Prova d'água DATA · 1 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 2

Cabo à prova d'água + Input Tool USB · 2 m

O que você precisa: 21EAA190 + 06AFM380G — Maior distância até o computador

Mesma ligação da opção de 1 m, com o dobro de alcance. Útil quando o dispositivo de medição fica afastado da mesa, situação comum em posto de inspeção dentro da máquina.

21EAA190Cabo de Comunicação Modelo Reto à Prova d'água DATA · 2 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 3

Sem fio, por radiofrequência

O que você precisa: 02AZD790G + 02AZD730H — Posto sem computador ao lado

O cabo tipo G liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor ligado ao PC. O modelo com LED confirma cada envio visualmente; quando o ambiente é barulhento ou o operador não olha para o transmissor, a alternativa é o de alarme sonoro.

02AZD790GCabo de Conexão Tipo G para U-WAVE · Coolant ProofVer produto

02AZD730HTransmissor sem fio U-WAVE-T com LEDVer produto

Opção 4

Sem fio, disparo por pedal

O que você precisa: 02AZE140G + 02AZD880H — Medição com as duas mãos ocupadas

O cabo com entrada de pedal permite disparar a leitura com o pé, sem soltar a peça nem o instrumento. Em medição multiponto, onde o operador posiciona a peça a cada leitura, é o que mantém o ritmo sem erro de posicionamento.

02AZE140GCabo de Conexão com Entrada de Pedal Tipo G para U-WAVEVer produto

02AZD880HTransmissor sem fio U-WAVE-T com alarme sonoroVer produto

Todos os códigos acima são vendidos nesta loja. O conector deste relógio é o Digimatic tipo G: cabo de outro tipo não encaixa.

Variações da série

Modelos ID-N e ID-B disponíveis na loja

Código	Tipo	Capacidade	Resolução
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576 (este)	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Itens inclusos

Relógio comparador digital 543-576
Bateria SR44 (938882), para a operação inicial
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que o 543-576 faz que o 543-575 não faz?

Mede em polegada. Os dois têm resolução comutável e 12,7 mm de capacidade, mas o 543-575 é só métrico, enquanto o 543-576 alterna também entre polegada e milímetro no visor, com exatidão de .00012" na leitura fina.

Qual a exatidão do 543-576 na leitura grossa?

O catálogo declara .00012" para este modelo. O valor de referência da leitura grossa é o do 543-571, que é o equivalente sem resolução comutável, com .001". Em ambos, o erro de ±1 dígito de contagem é somado à parte.

Trocar a unidade apaga a origem do 543-576?

Não. A origem é do sensor ABSOLUTE e não depende da unidade exibida nem da resolução escolhida. Alternar entre polegada e milímetro só muda como o mesmo valor é apresentado.

O 543-576 cabe em gabarito de medição multiponto?

Cabe: o corpo tem 35 mm de largura, que é a dimensão pensada para essa montagem, e o LCD gira 180° para a leitura acompanhar a posição do instrumento.

O 543-576 tem saída de dados?

Tem, com conector Digimatic tipo G. São quatro caminhos na aba Transmissão de dados, do cabo à prova d’água com Input Tool USB ao envio sem fio com disparo por pedal.

Qual bateria o 543-576 usa?

Uma bateria SR44, com autonomia aproximada de 7.000 horas de uso contínuo, igual a toda a linha ID-N/B.

Posso lavar o 543-576 com jato?

Ele resiste a jato de água em qualquer direção, que é o que o segundo 6 do IP66 garante. O que a especificação não cobre é imersão: o instrumento submerso está fora do previsto.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-576 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, com cabo tipo G à prova d’água.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
