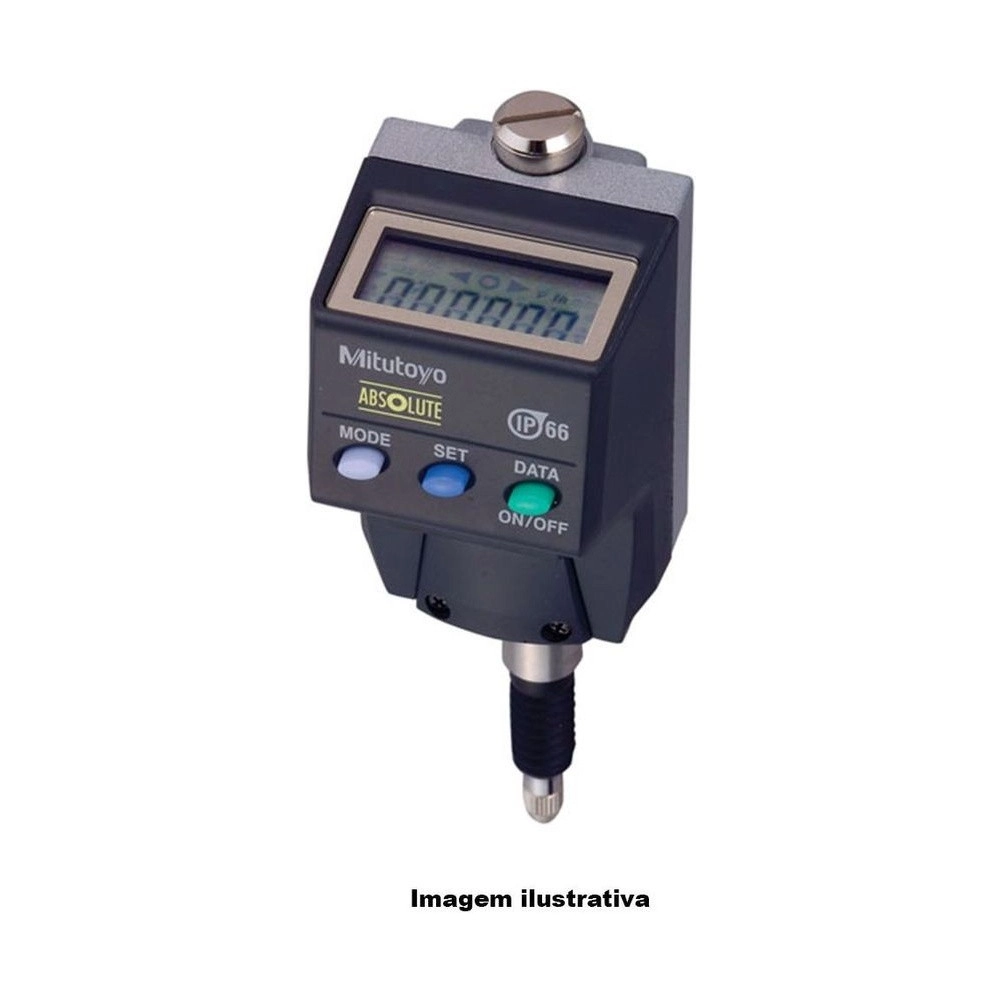

Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com Nível de Proteção Contra Poeira/Água Conforme IP66 – 543-585

Name: Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com Nível de Proteção Contra Poeira/Água Conforme IP66 – 543-585
Brand: Mitutoyo
SKU: 543-585

SKU: 543-585

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-585 é o ID-B com resolução comutável: mostrador perpendicular ao eixo do fuso, curso de 5 mm e leitura que alterna entre 0,01 mm e 0,001 mm.

Junta as duas vantagens da linha num só instrumento. O formato perpendicular resolve a leitura onde não há espaço acima do fuso, e a resolução comutável atende peça de tolerância folgada e peça de tolerância apertada sem troca de ferramenta.

A exatidão acompanha a resolução: 0,01 mm na leitura grossa e 0,003 mm na fina. A força de medição é de 2,0 N ou menor, a proteção é IP66 e a bateria SR44 dura cerca de 7.000 horas de uso contínuo.

Mostrador perpendicular ao fuso · curso 5 mm
Resolução comutável · 0,01 / 0,001 mm
Exatidão 0,01 mm / 0,003 mm · força 2,0 N ou menor
Proteção IP66 · sensor ABSOLUTE · 7.000 h de bateria

Diferenciais

Destaques do produto

O que distingue o 543-585 dentro da linha ID-N/B.

O formato do ID-B com a escolha de resolução.

Haste de alto grau de exatidão, leitura direta do deslocamento.

0,01 mm na leitura grossa, 0,003 mm na fina.

Mais leve que a dos ID-N, para peça que cede.

Poeira nenhuma entra, jato de água em qualquer direção.

Origem retida mesmo desligado.

Especificações

Principais características

O que cada número do 543-585 significa na prática.

Mostrador perpendicular ao fuso FORMATO

O visor fica de frente para o operador em vez de alinhado ao fuso, o que resolve a leitura em dispositivo fechado ou sob a máquina.
Comutável: 0,01 ou 0,001 mm RESOLUÇÃO

A escolha é feita no instrumento. O mesmo ID-B atende conferência rápida em centésimos e controle apertado em milésimos.
0,01 mm ou 0,003 mm EXATIDÃO

Muda com a resolução escolhida, e o catálogo declara as duas. Excluído o erro de ±1 dígito de contagem.
2,0 N ou menor FORÇA DE MEDIÇÃO

Menor que os 2,5 N dos ID-N, o que importa quando o material cede sob a ponta.
IP66 PROTEÇÃO

Vedação total contra poeira e resistência a jato de água em qualquer direção.

Soluções

Quais problemas resolve

Situações de medição em que o 543-585 é a escolha certa.

Desafio Ler o visor onde não cabe a mão nem o olho

Montado em dispositivo fechado, o comparador convencional aponta o visor para cima, e a leitura vira contorcionismo ou espelho.

Solução

O 543-585 é ID-B: o mostrador é perpendicular ao fuso e fica de frente para quem opera.

Desafio Trocar de instrumento quando a tolerância muda

Peça folgada e peça apertada na mesma bancada acabam exigindo dois comparadores, com duas calibrações e o risco de usar o errado.

Solução

O 543-585 alterna entre 0,01 mm e 0,001 mm, com a exatidão declarada para cada uma.

Desafio Peça macia cedendo sob a ponta

Força de medição alta em material que cede entrega leitura menor que a medida real, e o erro varia de operador para operador.

Solução

A força do 543-585 é de 2,0 N ou menor, abaixo da dos ID-N.

Desafio Poeira de usinagem e respingo de fluido

O instrumento comum precisa sair do posto a cada ciclo, o que custa tempo e muda a referência a cada recolocação.

Solução

Com IP66 o 543-585 fica montado, imune à poeira e resistente a jato de água em qualquer direção.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-B
Força de medição: 2,0N ou menor
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-5mm
Resolução (mm): 0,01mm, 0,001mm
Exatidão (mm): ±0,003mm
Proteção IP: IP66
Exatidão: 0,01mm / 0,003mm
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Tipo: ID-B, mostrador perpendicular ao eixo do fuso
Curso: 5 mm, com haste de alto grau de exatidão para leitura direta do deslocamento
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por velocidade de movimento do fuso
Grau de proteção: IP66: imune à entrada de poeira e resistente a jato de água ou fluido de corte em qualquer direção
Largura do corpo: 35 mm, para medição multiponto onde o espaço entre instrumentos é restrito
Mostrador: LCD de 6 dígitos com símbolos, rotacionável 180°
Transdutor: Eletrostático linear
Diâmetro de fixação: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Alimentação: SR44 (1 peça), com aproximadamente 7.000 horas de uso contínuo
Conector Digimatic: Tipo G, com cabo à prova d’água que preserva a vedação na conexão
Norma de exatidão: Valor declarado exclui o erro de ±1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores, página F-7

Funções

Funções de operação do 543-585

Julgamento de tolerância

Define limite superior e inferior e o instrumento indica OK, +NG ou −NG com um símbolo, que pode ser exibido em tamanho maior para leitura à distância. Dispensa comparar número a número em conferência de lote.

Leitura reversa do LCD

Inverte o sentido da leitura no visor, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Mostrador rotacionável 180°

Gira o visor para a posição de leitura conveniente, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Preset e zeragem

Define uma origem própria a partir da peça de referência, ou zera no ponto onde o fuso está.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Liga e desliga

Com o sensor ABSOLUTE, voltar a ligar não exige rezerar: a origem continua onde estava.

Transmissão de dados

Este relógio usa conector Digimatic tipo G, com cabo à prova d’água que preserva a vedação IP66 na conexão.

Opção 1

Cabo à prova d'água + Input Tool USB · 1 m

O que você precisa: 21EAA194 + 06AFM380G — Bancada ao lado do computador

O cabo reto à prova d'água mantém a vedação do instrumento na própria conexão, que é o ponto onde um cabo comum comprometeria o IP66. Ele liga a saída Digimatic ao Input Tool USB, que entrega a leitura ao computador como se fosse digitada no teclado, sem software adicional.

21EAA194Cabo de Comunicação Modelo Reto à Prova d'água DATA · 1 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 2

Cabo à prova d'água + Input Tool USB · 2 m

O que você precisa: 21EAA190 + 06AFM380G — Maior distância até o computador

Mesma ligação da opção de 1 m, com o dobro de alcance. Útil quando o dispositivo de medição fica afastado da mesa, situação comum em posto de inspeção dentro da máquina.

21EAA190Cabo de Comunicação Modelo Reto à Prova d'água DATA · 2 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 3

Sem fio, por radiofrequência

O que você precisa: 02AZD790G + 02AZD730H — Posto sem computador ao lado

O cabo tipo G liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor ligado ao PC. O modelo com LED confirma cada envio visualmente; quando o ambiente é barulhento ou o operador não olha para o transmissor, a alternativa é o de alarme sonoro.

02AZD790GCabo de Conexão Tipo G para U-WAVE · Coolant ProofVer produto

02AZD730HTransmissor sem fio U-WAVE-T com LEDVer produto

Opção 4

Sem fio, disparo por pedal

O que você precisa: 02AZE140G + 02AZD880H — Medição com as duas mãos ocupadas

O cabo com entrada de pedal permite disparar a leitura com o pé, sem soltar a peça nem o instrumento. Em medição multiponto, onde o operador posiciona a peça a cada leitura, é o que mantém o ritmo sem erro de posicionamento.

02AZE140GCabo de Conexão com Entrada de Pedal Tipo G para U-WAVEVer produto

02AZD880HTransmissor sem fio U-WAVE-T com alarme sonoroVer produto

Todos os códigos acima são vendidos nesta loja. O conector deste relógio é o Digimatic tipo G: cabo de outro tipo não encaixa.

Variações da série

Modelos ID-N e ID-B disponíveis na loja

Código	Tipo	Capacidade	Resolução
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585 (este)	ID-B	5,0 mm	0,01 / 0,001 mm

Itens inclusos

Relógio comparador digital 543-585
Bateria SR44 (938882), para a operação inicial
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 543-585 é o único ID-B com resolução comutável?

Entre os ID-B métricos da loja, sim: o 543-580 tem resolução fixa de 0,01 mm e o 543-585 alterna entre 0,01 mm e 0,001 mm. Os dois têm curso de 5 mm e mostrador perpendicular ao eixo do fuso.

A exatidão do 543-585 muda com a resolução?

Muda, e o catálogo traz as duas: 0,01 mm quando o instrumento está lendo em centésimos e 0,003 mm quando está em milésimos. Os dois valores excluem o erro de ±1 dígito de contagem.

Por que a força de medição do 543-585 é menor que a dos ID-N?

Porque o formato é outro. Os ID-B trabalham com 2,0 N ou menos, contra 2,5 N ou menos dos ID-N. Em peça de material macio, essa diferença aparece na leitura.

O curso de 5 mm limita o uso do 543-585?

Limita a faixa, não a precisão. O ID-B é feito para controle por comparação contra padrão, em que o deslocamento medido é pequeno por definição. Para faixa maior, o equivalente na linha é o ID-N, com 12,7 mm.

Dá para montar o 543-585 de cabeça para baixo?

Dá. O LCD gira 180° e a função de leitura reversa inverte o sentido da contagem, de modo que a leitura continue crescendo no sentido que a montagem exige.

Que cabo mantém a vedação do 543-585?

O cabo de comunicação à prova d’água, 21EAA194 de 1 m ou 21EAA190 de 2 m. A conexão é onde o IP66 se perderia com um cabo comum.

Qual a autonomia da bateria do 543-585?

Cerca de 7.000 horas de uso contínuo com uma bateria SR44, a mesma de toda a linha ID-N/B.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-585 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, com cabo tipo G à prova d’água.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
