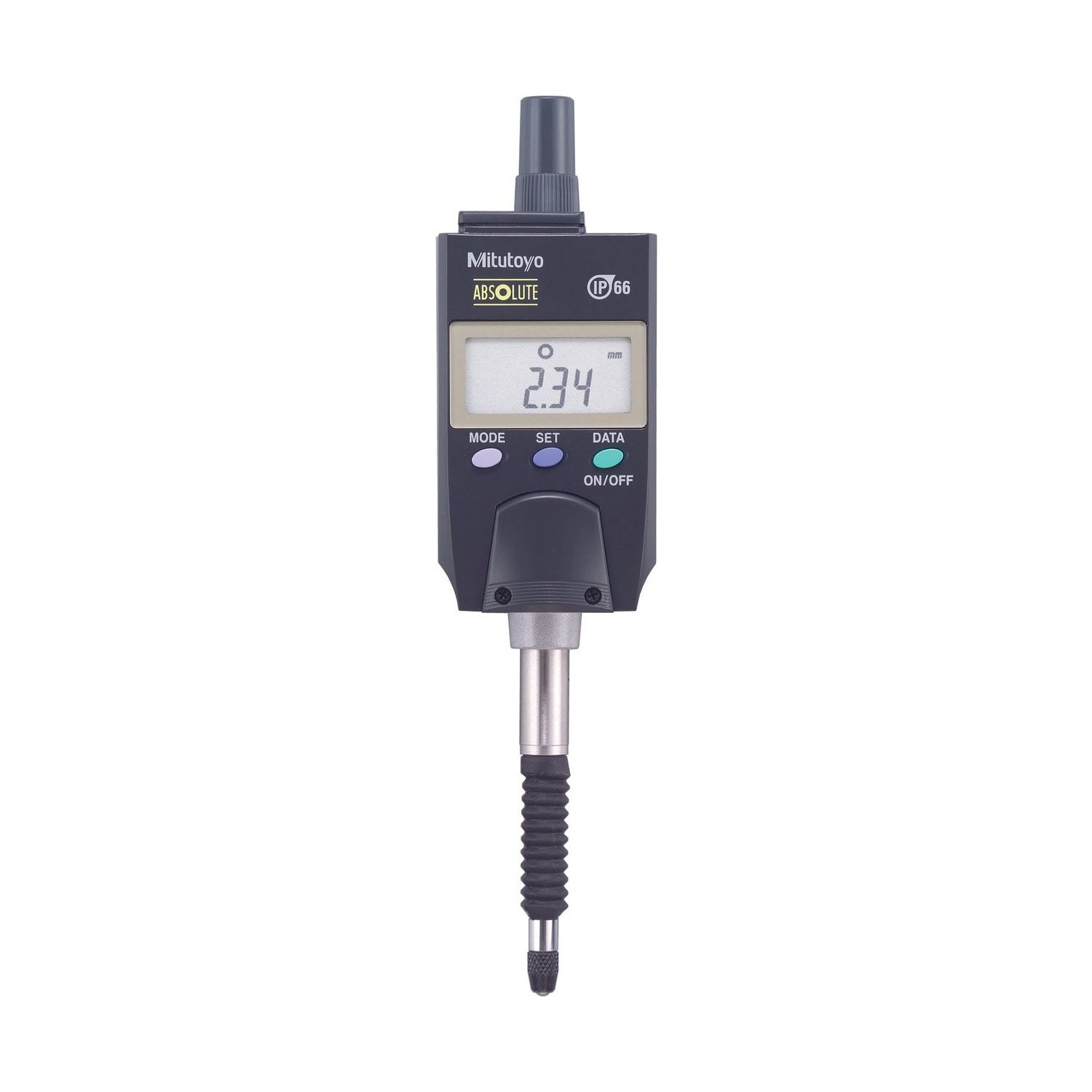

Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com nível de proteção contra poeira/água conforme IP66– 543-571

Name: Relógio Comparador Digital ABSOLUTE ID-N/B Série 543 - com nível de proteção contra poeira/água conforme IP66– 543-571
Brand: Mitutoyo
SKU: 543-571

SKU: 543-571

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-571 é a versão polegada e métrico do ID-N de uso geral: capacidade de 12,7 mm (.5") com leitura em 0,01 mm ou .0005", alternadas no próprio visor.

É o modelo para quem trabalha com desenho em polegada sem abrir mão do sistema métrico na mesma peça. A conversão é feita pelo instrumento, o que elimina a tabela na parede e a conta de cabeça entre uma leitura e a seguinte.

Traz a mesma construção da linha: proteção IP66 contra poeira e jato de água em qualquer direção, corpo de 35 mm, LCD rotacionável 180° e força de medição de 2,5 N ou menor. A exatidão declarada é de .001".

Capacidade 12,7 mm / .5" · resolução 0,01 mm / .0005"
Exatidão .001" · força de medição 2,5 N ou menor
Conversão pol/mm no visor · proteção IP66
Corpo de 35 mm · sensor ABSOLUTE · 7.000 h de bateria

Diferenciais

Destaques do produto

O que distingue o 543-571 dentro da linha ID-N/B.

As duas unidades no visor, sem tabela de conversão.

A leitura de uso geral nas duas unidades.

Poeira nenhuma entra, jato de água em qualquer direção.

Para medição multiponto em espaço apertado.

Leitura na posição que a montagem permitir.

Origem retida mesmo desligado.

Especificações

Principais características

O que cada número do 543-571 significa na prática.

Polegada e milímetro UNIDADES

A conversão é do instrumento, não do operador. Em oficina que recebe desenho nas duas unidades, é o que tira a tabela da parede.
.0005" / 0,01 mm RESOLUÇÃO

A leitura de uso geral expressa nas duas unidades, alternadas no visor.
.001" EXATIDÃO

Erro máximo permitido no curso de .5", excluído o erro de ±1 dígito de contagem.
IP66 PROTEÇÃO

Vedação total contra poeira e resistência a jato de água em qualquer direção.
2,5 N ou menor FORÇA DE MEDIÇÃO

A mesma dos demais ID-N de corpo compacto.

Soluções

Quais problemas resolve

Situações de medição em que o 543-571 é a escolha certa.

Desafio Converter polegada de cabeça no meio da inspeção

Desenho em polegada e instrumento em milímetro obrigam a conversão mental ou a tabela na parede. É onde entra o erro que ninguém vê até a peça voltar.

Solução

O 543-571 alterna entre .0005" e 0,01 mm no próprio visor, e a leitura sai já na unidade do desenho.

Desafio Dois instrumentos para dois padrões de desenho

Oficina que atende cliente americano e cliente local acaba com um comparador para cada unidade, com dobro de calibração e risco de troca.

Solução

Um 543-571 atende os dois, com exatidão declarada de .001" no curso completo.

Desafio Respingo de fluido no posto de medição

O comparador comum precisa sair do dispositivo a cada ciclo por causa do fluido de corte, e cada recolocação muda a referência.

Solução

Com IP66 o 543-571 fica montado: resiste a jato em qualquer direção e não deixa poeira entrar.

Desafio Instrumento largo demais para o gabarito

Medir vários pontos ao mesmo tempo esbarra na largura do corpo, que limita quantos comparadores cabem lado a lado.

Solução

O corpo do 543-571 tem 35 mm, dimensionado para medição multiponto.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, transmissão de dados, variações da série e o que vem na caixa.

Especificações

Serie: ID-N
Força de medição: 2,5N ou menor
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,01mm
Resolução (in): 0,0005"
Exatidão (mm): ±0,02mm
Exatidão (in): ±0,001"
Proteção IP: IP66
Exatidão: ±.001"
Saída de Dados: Sim
Tecnologia: Absolute
Diâmetro da haste: 3/8" (9,52mm)
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Tipo: ID-N, corpo compacto, pol/métrico
Conversão de unidade: Polegada e milímetro no próprio visor
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por velocidade de movimento do fuso
Grau de proteção: IP66: imune à entrada de poeira e resistente a jato de água ou fluido de corte em qualquer direção
Largura do corpo: 35 mm, para medição multiponto onde o espaço entre instrumentos é restrito
Mostrador: LCD de 6 dígitos com símbolos, rotacionável 180°
Transdutor: Eletrostático linear
Diâmetro de fixação: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Alimentação: SR44 (1 peça), com aproximadamente 7.000 horas de uso contínuo
Conector Digimatic: Tipo G, com cabo à prova d’água que preserva a vedação na conexão
Norma de exatidão: Valor declarado exclui o erro de ±1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores, página F-7

Funções

Funções de operação do 543-571

Julgamento de tolerância

Define limite superior e inferior e o instrumento indica OK, +NG ou −NG com um símbolo, que pode ser exibido em tamanho maior para leitura à distância. Dispensa comparar número a número em conferência de lote.

Leitura reversa do LCD

Inverte o sentido da leitura no visor, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Mostrador rotacionável 180°

Gira o visor para a posição de leitura conveniente, o que resolve montagem em ângulo difícil sem improvisar o suporte.

Preset e zeragem

Define uma origem própria a partir da peça de referência, ou zera no ponto onde o fuso está.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Liga e desliga

Com o sensor ABSOLUTE, voltar a ligar não exige rezerar: a origem continua onde estava.

Transmissão de dados

Este relógio usa conector Digimatic tipo G, com cabo à prova d’água que preserva a vedação IP66 na conexão.

Opção 1

Cabo à prova d'água + Input Tool USB · 1 m

O que você precisa: 21EAA194 + 06AFM380G — Bancada ao lado do computador

O cabo reto à prova d'água mantém a vedação do instrumento na própria conexão, que é o ponto onde um cabo comum comprometeria o IP66. Ele liga a saída Digimatic ao Input Tool USB, que entrega a leitura ao computador como se fosse digitada no teclado, sem software adicional.

21EAA194Cabo de Comunicação Modelo Reto à Prova d'água DATA · 1 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 2

Cabo à prova d'água + Input Tool USB · 2 m

O que você precisa: 21EAA190 + 06AFM380G — Maior distância até o computador

Mesma ligação da opção de 1 m, com o dobro de alcance. Útil quando o dispositivo de medição fica afastado da mesa, situação comum em posto de inspeção dentro da máquina.

21EAA190Cabo de Comunicação Modelo Reto à Prova d'água DATA · 2 mVer produto

06AFM380GInterface Input Tool USB de Entrada Direta ITN · Tipo GVer produto

Opção 3

Sem fio, por radiofrequência

O que você precisa: 02AZD790G + 02AZD730H — Posto sem computador ao lado

O cabo tipo G liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor ligado ao PC. O modelo com LED confirma cada envio visualmente; quando o ambiente é barulhento ou o operador não olha para o transmissor, a alternativa é o de alarme sonoro.

02AZD790GCabo de Conexão Tipo G para U-WAVE · Coolant ProofVer produto

02AZD730HTransmissor sem fio U-WAVE-T com LEDVer produto

Opção 4

Sem fio, disparo por pedal

O que você precisa: 02AZE140G + 02AZD880H — Medição com as duas mãos ocupadas

O cabo com entrada de pedal permite disparar a leitura com o pé, sem soltar a peça nem o instrumento. Em medição multiponto, onde o operador posiciona a peça a cada leitura, é o que mantém o ritmo sem erro de posicionamento.

02AZE140GCabo de Conexão com Entrada de Pedal Tipo G para U-WAVEVer produto

02AZD880HTransmissor sem fio U-WAVE-T com alarme sonoroVer produto

Todos os códigos acima são vendidos nesta loja. O conector deste relógio é o Digimatic tipo G: cabo de outro tipo não encaixa.

Variações da série

Modelos ID-N e ID-B disponíveis na loja

Código	Tipo	Capacidade	Resolução
543-570	ID-N	12,7 mm	0,01 mm
543-571 (este)	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Itens inclusos

Relógio comparador digital 543-571
Bateria SR44 (938882), para a operação inicial
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 543-571 mede nas duas unidades ao mesmo tempo?

Ele alterna entre elas no visor. A leitura aparece em polegada ou em milímetro conforme a escolha, com resolução de .0005" ou 0,01 mm, e a conversão é feita pelo próprio instrumento.

Qual a diferença entre o 543-571 e o 543-570?

Só a unidade. O 543-570 é métrico, com resolução de 0,01 mm e exatidão de 0,02 mm; o 543-571 acrescenta a leitura em polegada, com .0005" de resolução e exatidão de .001". Capacidade, proteção IP66, corpo de 35 mm e força de medição são iguais.

Qual a diferença entre o 543-571 e o 543-576?

A resolução. O 543-571 lê sempre em .0005" / 0,01 mm; o 543-576 permite alternar para a leitura fina, com exatidão de .00012". Os dois são pol/métrico e têm a mesma capacidade de 12,7 mm.

O 543-571 serve para peça medida em fração de polegada?

A leitura é decimal, não em fração. Ele mostra .0005" por dígito, que é o formato usado em desenho técnico em polegada decimal. A conversão para fração, se o desenho exigir, continua sendo feita fora do instrumento.

Como conecto o 543-571 ao computador?

Pela saída Digimatic com conector tipo G, nos quatro caminhos da aba Transmissão de dados. O cabo à prova d’água é o que preserva a vedação na conexão.

Quanto dura a bateria do 543-571?

Cerca de 7.000 horas de uso contínuo com uma bateria SR44, igual a toda a linha ID-N/B.

O que o IP66 do 543-571 não cobre?

Imersão. O segundo 6 cobre jato de água em qualquer direção, que é respingo e lavagem, não o instrumento submerso. Para uso submerso a especificação necessária seria outra.

Qualidade Mitutoyo

Certificações e Tecnologias

O que o 543-571 traz de fábrica.

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Porta de saída de dados para rede de medição e controle estatístico de processo, com cabo tipo G à prova d’água.

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
