Relógio Apalpador .01"/.0001" Jogo Completo – 513-504T

Relógio Apalpador .01"/.0001" Jogo Completo – 513-504T

Name: Relógio Apalpador .01"/.0001" Jogo Completo – 513-504T
SKU: 513-504T
Price: 772.09 BRL
Availability: BackOrder

SKU: 513-504T

Melhor Oferta

R$772,09 À vista no PIX com 5% OFF

ou R$812,73 em até 6x de R$135,46 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Pinça universal, hastes e ponta de metal duro

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-504T é o modelo de maior resolução entre os apalpadores em polegada da Série 513: divisões de .0001" em uma capacidade de .01". É a escolha quando o que se mede é desvio de poucos décimos de milésimo de polegada, como alinhamento de eixo e concentricidade fina.

A exatidão é de ±.0002", a escala é de 0-5-0 e a força de medição é de até 0,3 N. O sufixo T indica jogo completo, que segundo o catálogo é o único que traz as duas hastes de fixação.

Usa mancais de rubi, que garantem sensibilidade e exatidão de medição, com ponta ajustável em 220°, visor e escala totalmente ajustáveis e direção de medição reversível. O visor é selado com anel elástico contra a entrada de água e óleo.

Capacidade .01" · graduação .0001"
Exatidão ±.0002" · escala 0-5-0
Jogo completo: inclui as duas hastes de fixação
Força de medição até 0,3 N · mancais de rubi

Diferenciais

Destaques do produto

O que distingue o 513-504T dentro da Série 513.

A leitura mais fina entre os apalpadores em polegada da série.

Dois décimos de milésimo de polegada de erro máximo.

Traz as duas hastes de fixação, que o jogo básico não inclui.

Alta sensibilidade e exatidão, com resistência ao desgaste.

Alcança a superfície em ângulos que a montagem fixa não permite.

Anel elástico contra entrada de água e óleo no mostrador.

Especificações

Principais características

O que cada número do 513-504T significa na prática.

.01" de curso CAPACIDADE

Faixa curta por desenho: apalpador não mede dimensão, mede desvio. Menos curso com mais resolução é o que serve em alinhamento.
.0001" por divisão GRADUAÇÃO

Um décimo de milésimo de polegada por divisão, a leitura mais fina da série em polegada.
±.0002" EXATIDÃO

Erro máximo de duas divisões da própria escala, medido conforme o catálogo Mitutoyo.
Até 0,3 N FORÇA DE MEDIÇÃO

Força baixa, comum a toda a Série 513, para não deslocar a peça nem deformar superfície delicada.
Haste ou corpo, em rabo de andorinha MONTAGEM

Duas formas de prender o instrumento, o que resolve acesso apertado sem improviso de fixação.

Soluções

Quais problemas resolve

Situações de medição em que o 513-504T é a escolha certa.

Desafio Alinhar eixo com tolerância de décimos de milésimo

Em centragem de peça na placa ou alinhamento de fuso, a leitura precisa distinguir variações que um relógio de .001" nem registra.

Solução

O 513-504T resolve .0001" por divisão, com exatidão de ±.0002", que é a faixa exigida nesse tipo de ajuste.

Desafio Chegar à superfície em ângulo difícil

Em rasgo, furo e face interna, a ponta raramente fica perpendicular à superfície, e forçar a montagem introduz erro.

Solução

A ponta do 513-504T é ajustável em 220° e o instrumento pode ser preso pela haste ou pelo corpo, então o acesso se resolve pela montagem e não pelo improviso.

Desafio Peça leve deslocando sob a ponta

Componente pequeno ou apoiado sem fixação sai do lugar quando a força de medição é alta, e a leitura muda a cada tentativa.

Solução

A força do 513-504T é de até 0,3 N, padrão da Série 513, feita para não empurrar a peça.

Desafio Óleo e refrigerante entrando no mostrador

Perto da máquina, névoa de óleo e respingo de refrigerante embaçam o visor e acabam com a leitura.

Solução

O visor do 513-504T é selado com anel elástico contra entrada de água e óleo, especificação de catálogo da série.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Sistema de Medição: Polegadas (in)
Alcance (in): 0-0,01"
Resolução (in): 0,0001"
Exatidão (in): ±0,00020"
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Tipo bolso (Pocket)

Detalhes técnicos

Tipo de escala: 0-5-0
Nome de fábrica: Dial Test Indicator, Series 513, Pocket Type
Código do jogo: Completo (sufixo T). O jogo básico da mesma capacidade não leva as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Umidade relativa: 30 % a 70 %, sem condensação
Documento de referência: Manual do Usuário Mitutoyo da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T (este)	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

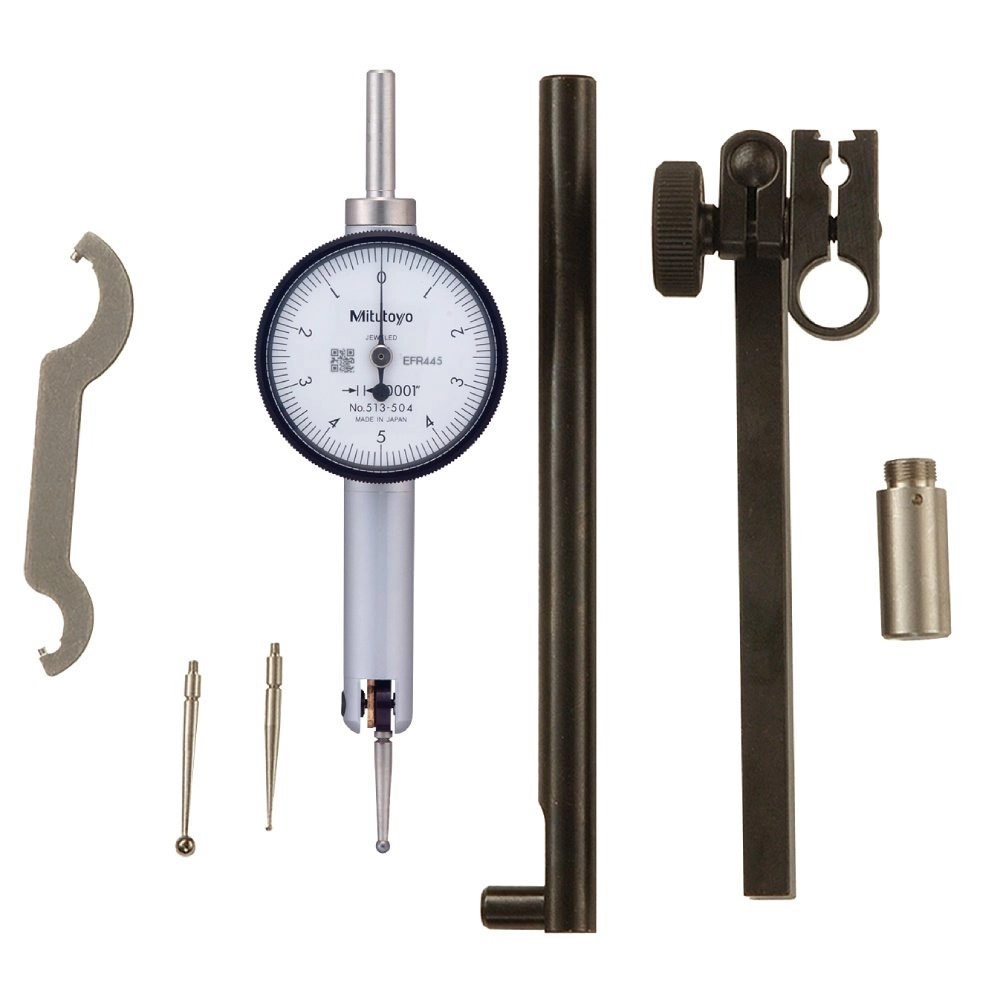

Relógio apalpador 513-504T, capacidade .01"
Duas hastes de fixação (fornecidas apenas nos jogos completos)
Pinça universal 900322
Haste cilíndrica ø8 mm 900211
Chave 301336
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 513-504T e o 513-504 sem o T?

O código do jogo. O catálogo Mitutoyo lista os dois na mesma linha: o sem sufixo é o jogo básico e o com T é o jogo completo. Capacidade de .01", graduação de .0001" e exatidão são idênticas; o jogo completo é o que traz as duas hastes de fixação.

Por que a leitura do 513-504T precisa ser corrigida quando a ponta está inclinada?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

Como fixar o 513-504T corretamente?

Pelo encaixe rabo de andorinha, de forma rígida. O manual avisa que fixação frouxa causa vibração na ponta de contato e erro de medição, e isso vale mesmo quando o instrumento está em um suporte. O 513-504T pode ser montado pela haste ou pelo corpo.

Posso trocar a ponta de contato do 513-504T por outra qualquer?

Não. O comprimento da ponta é específico de cada modelo de apalpador, e usar comprimento diferente introduz erro significativo. Depois de qualquer reposição, o manual recomenda verificar a exatidão do instrumento. Haste de ponta com diâmetro menor que 1 mm aumenta ainda mais a margem de erro.

Como limpar o visor do 513-504T?

Com pano seco ou umedecido em detergente neutro. O manual é explícito: outras soluções podem danificar o visor, inclusive causar rachaduras. O visor é selado com anel elástico contra água e óleo, mas isso não substitui o cuidado na limpeza.

O 513-504T tem saída de dados?

Não. É um apalpador analógico, de leitura no mostrador. A Mitutoyo tem apalpadores digitais em outra linha, mas na Série 513 a leitura é sempre no relógio.
