Relógio Apalpador 1mm 0,01mm Ponta de Metal Duro 513-415-10E

Relógio Apalpador 1mm 0,01mm Ponta de Metal Duro 513-415-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador 1mm 0,01mm Ponta de Metal Duro 513-415-10E

Name: Relógio Apalpador 1mm 0,01mm Ponta de Metal Duro 513-415-10E
Brand: Mitutoyo
SKU: 513-415-10E
Price: 1101.56 BRL
Availability: InStock

SKU: 513-415-10E

Melhor Oferta

de: R$1.364,17 15% Economize R$204,63

por: R$1.101,56 À vista no PIX com 5% OFF

ou R$1.159,54 em até 6x de R$193,26 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste cilíndrica ø8 mm e ponta de contato

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-415-10E junta duas coisas que raramente vêm juntas: 1 mm de capacidade e força de medição de apenas 0,2 N.

A graduação é de 0,01 mm na escala 0-50-0, com erro de indicação de 10 µm na faixa e 5 µm em 10 divisões, histerese de 5 µm e repetibilidade de 3 µm.

Pesa 45 g. É o apalpador para peça macia ou solta que exige, ao mesmo tempo, faixa de um milímetro inteiro: combinação que o modelo de 0,5 mm com força baixa não cobre.

Capacidade 1 mm com força de apenas 0,2 N
Graduação 0,01 mm · escala 0-50-0
Erro 10 µm na faixa · 5 µm em 10 divisões
Histerese 5 µm · repetibilidade 3 µm · 45 g

Diferenciais

Destaques do produto

O que distingue o 513-415-10E dentro da Série 513.

A maior faixa métrica da linha entre os de força reduzida.

Cinquenta divisões de 0,01 mm para cada lado do zero.

Em trecho curto, o mesmo dos modelos de faixa menor.

Três micrometros ao repetir a leitura no mesmo ponto.

Atrito baixo, que é o que viabiliza os 0,2 N de força.

Alcança a superfície sem forçar a montagem.

Especificações

Principais características

O que cada número do 513-415-10E significa na prática.

1 mm a 0,2 N CAPACIDADE COM FORÇA BAIXA

A combinação é o que define este código. O outro modelo de 0,2 N da linha, o 513-414-10E, cobre só 0,5 mm.
0,01 mm por divisão GRADUAÇÃO

Centésimo por divisão na escala 0-50-0, que é a leitura corrente do controle dimensional.
10 µm na faixa, 5 µm em 10 divisões ERRO DE INDICAÇÃO

O número de faixa acompanha o curso de 1 mm e a força reduzida. Em trecho curto, que é o uso real, fica em 5 µm.
3 µm REPETIBILIDADE

Com histerese de 5 µm entre subir e descer no mesmo ponto.
45 g PESO

Corpo vertical padrão da série.

Soluções

Quais problemas resolve

Situações de medição em que o 513-415-10E é a escolha certa.

Desafio Peça macia com desvio de milímetro

Material que cede sob a ponta e ao mesmo tempo apresenta desvio grande deixa o operador entre o instrumento de força baixa, que tem pouca faixa, e o de faixa grande, que deforma a peça.

Solução

O 513-415-10E resolve os dois: 1 mm de capacidade com força de 0,2 N.

Desafio Faixa curta em peça ainda desalinhada

Apalpador de 0,5 mm sai da escala antes do primeiro ajuste em peça que chegou torta ao dispositivo.

Solução

Com 1 mm, o 513-415-10E acompanha desde o desalinhamento inicial.

Desafio Peça apoiada que escorrega na medição

Sem fixação, a peça se move quando a ponta encosta, e a leitura mistura medida e deslocamento.

Solução

A força de 0,2 N do 513-415-10E é a metade da praticada pelos modelos comuns da série.

Desafio Não saber qual dos dois de 0,2 N usar

A loja tem dois apalpadores de força reduzida, e escolher pelo preço leva a descobrir depois que a faixa não serve.

Solução

A régua é a capacidade: 0,5 mm é o 513-414-10E; 1 mm é o 513-415-10E. Exatidão e graduação são iguais nos dois.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,2N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-1mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,01mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,005mm
Repetibilidade: 0,003mm

Detalhes técnicos

Leitura da escala: 0-50-0
Erro de indicação: 10 µm na faixa de medição; 5 µm em 10 divisões de escala
Peso: 45 g
Comparação de força na linha: 0,2 N ou menor, a mais baixa da linha junto com o 513-414-10E
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E (este)	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

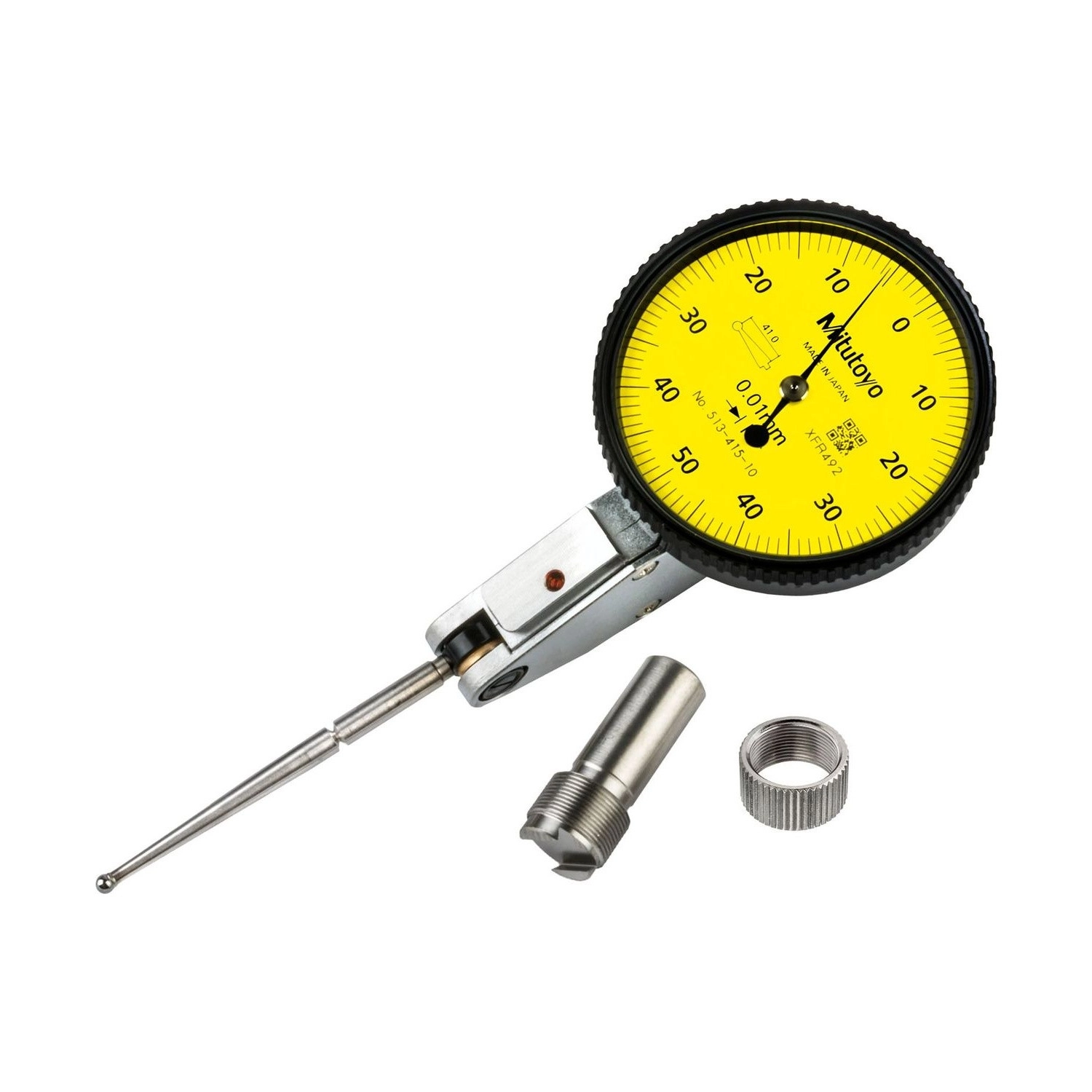

Relógio apalpador 513-415-10E, capacidade 1 mm
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 513-415-10E e o 513-414-10E?

A capacidade. O 513-414-10E mede 0,5 mm e o 513-415-10E mede 1 mm. Graduação de 0,01 mm, força de 0,2 N, erro de 10 µm na faixa e repetibilidade de 3 µm são iguais nos dois.

O 513-415-10E é o de maior capacidade da série?

Não. O 513-426-10E mede 1,5 mm, mas com força de 0,4 N. O 513-415-10E é o de maior capacidade entre os de força reduzida.

O que é a escala 0-50-0 do 513-415-10E?

É o mostrador numerado de 0 a 50 e de volta a 0, com o zero no centro, em divisões de 0,01 mm.

Por que o erro de faixa do 513-415-10E é de 10 µm?

Porque ele combina curso de 1 mm com força de medição reduzida. Em 10 divisões de escala, que é o uso típico do apalpador, o erro é de 5 µm.

Por que a leitura do 513-415-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

A força baixa do 513-415-10E exige cuidado a mais?

Exige atenção à limpeza: com 0,2 N, sujeira ou película de óleo entre a ponta e a peça pesam relativamente mais na leitura do que num instrumento de força maior.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-415-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
