Relógio Apalpador 0,2mm 0,002mm Ponta de Metal Duro 513-405-10E

Relógio Apalpador 0,2mm 0,002mm Ponta de Metal Duro 513-405-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador 0,2mm 0,002mm Ponta de Metal Duro 513-405-10E

Name: Relógio Apalpador 0,2mm 0,002mm Ponta de Metal Duro 513-405-10E
Brand: Mitutoyo
SKU: 513-405-10E
Price: 1059.04 BRL
Availability: InStock

SKU: 513-405-10E

Melhor Oferta

de: R$1.311,51 15% Economize R$196,73

por: R$1.059,04 À vista no PIX com 5% OFF

ou R$1.114,78 em até 6x de R$185,80 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste cilíndrica ø8 mm e ponta de contato

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-405-10E mede 0,2 mm com graduação de 0,002 mm, na leitura de escala 0-100-0.

O erro de indicação é de 4 µm na faixa de medição e de 2 µm em 10 divisões, com histerese de 3 µm e repetibilidade de 1 µm: os mesmos números do modelo de 0,001 mm, numa faixa maior.

Pesa 45 g, com corpo vertical e força de medição de até 0,3 N. É o ponto de equilíbrio da série: resolução de dois micrometros com faixa suficiente para alinhamento de peça inteira.

Graduação 0,002 mm · capacidade 0,2 mm
Escala 0-100-0 · erro 2 µm em 10 divisões
Repetibilidade 1 µm · histerese 3 µm
Corpo vertical, 45 g · força até 0,3 N

Diferenciais

Destaques do produto

O que distingue o 513-405-10E dentro da Série 513.

Resolução fina com faixa de 0,2 mm, o dobro e meio do modelo de 0,001 mm.

O mesmo do modelo de graduação mais fina da série.

Um micrometro de dispersão ao repetir no mesmo ponto.

Cem divisões numeradas para cada lado, leitura direta do desvio.

O formato padrão da série, para acesso pela frente da peça.

Resolve o ângulo de acesso sem improvisar a montagem.

Especificações

Principais características

O que cada número do 513-405-10E significa na prática.

0,002 mm por divisão GRADUAÇÃO

Dois micrometros por divisão. Cobre a maior parte do trabalho de alinhamento e batimento que não cabe na resolução de centésimos.
0,2 mm CAPACIDADE

Faixa suficiente para acompanhar o desvio de uma peça inteira sem sair da escala, o que a capacidade de 0,14 mm nem sempre permite.
4 µm na faixa, 2 µm em 10 divisões ERRO DE INDICAÇÃO

Idêntico ao do 513-401-10E. A resolução menor não custou exatidão: o que muda entre os dois é a faixa e o tamanho da divisão.
45 g PESO

Corpo vertical padrão. O equivalente horizontal, 513-465-10E, pesa 41 g e é o mesmo instrumento em outro formato de corpo.
0,3 N ou menor FORÇA DE MEDIÇÃO

Baixa o bastante para medir peça leve sem deslocá-la no dispositivo.

Soluções

Quais problemas resolve

Situações de medição em que o 513-405-10E é a escolha certa.

Desafio Alinhar peça no dispositivo

Com apalpador de centésimos, um desvio de poucos micrometros não move o ponteiro, e a peça é dada como alinhada quando ainda não está.

Solução

Com divisão de 0,002 mm, o 513-405-10E mostra o desvio residual que o instrumento de 0,01 mm não enxerga.

Desafio Faixa curta demais para o desvio da peça

Apalpador de 0,14 mm bate no fim da escala em peça que ainda está grosseiramente desalinhada, e o operador perde a referência antes de começar.

Solução

A capacidade de 0,2 mm do 513-405-10E acomoda o desvio inicial e ainda deixa escala para o ajuste fino.

Desafio Medir onde o comparador de fuso não chega

Em rasgo, alojamento e face interna, o instrumento de fuso reto não encosta perpendicular à superfície.

Solução

A ponta do 513-405-10E gira 220° e o corpo se fixa pela haste ou pelo rabo de andorinha.

Desafio Escolher entre vertical e horizontal

Comprar o formato de corpo errado significa descobrir na bancada que o mostrador fica de costas para o operador.

Solução

O 513-405-10E é o vertical. O 513-465-10E é o mesmo instrumento em corpo horizontal, com 41 g em vez de 45 g.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-0,2mm
Resolução (mm): 0,002mm
Exatidão (mm): ±0,003mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,003mm
Repetibilidade: 0,001mm

Detalhes técnicos

Leitura da escala: 0-100-0
Erro de indicação: 4 µm na faixa de medição; 2 µm em 10 divisões de escala
Peso: 45 g. O modelo horizontal de mesma capacidade, o 513-465-10E, pesa 41 g
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E (este)	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

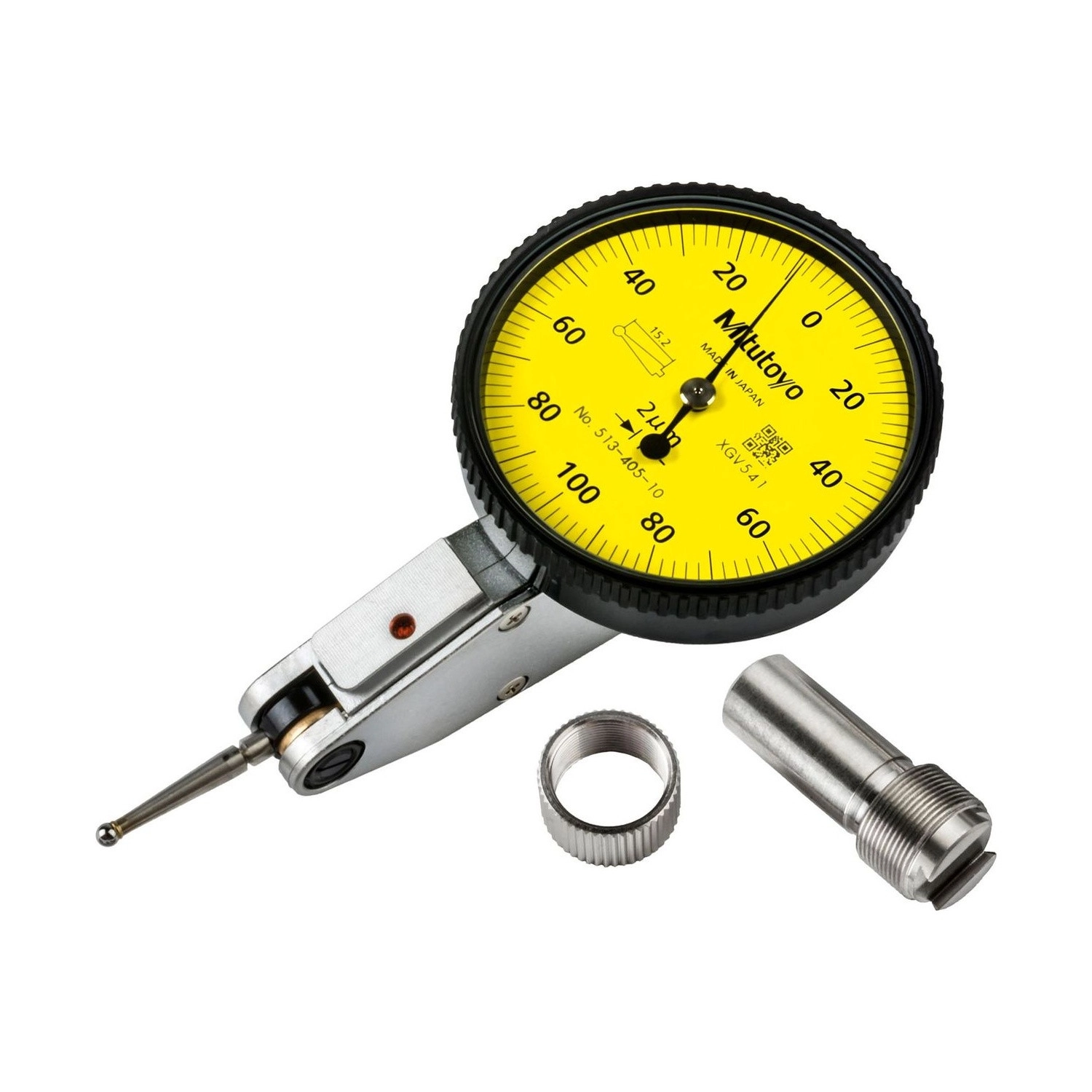

Relógio apalpador 513-405-10E, capacidade 0,2 mm
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 513-405-10E e o 513-465-10E?

O formato do corpo. Os dois têm 0,2 mm de capacidade, graduação de 0,002 mm, escala 0-100-0 e os mesmos erros. O 513-405-10E é vertical e pesa 45 g; o 513-465-10E é horizontal e pesa 41 g.

Qual a diferença entre o 513-405-10E e o 513-401-10E?

A graduação e a faixa. O 513-401-10E lê 0,001 mm em 0,14 mm; o 513-405-10E lê 0,002 mm em 0,2 mm. Os erros de indicação e a repetibilidade são iguais nos dois.

O que quer dizer a escala 0-100-0 do 513-405-10E?

Que o mostrador é numerado de 0 a 100 e volta a 0, com o zero no centro, para ler desvio positivo e negativo na mesma escala. Cada divisão vale 0,002 mm.

Qual a repetibilidade do 513-405-10E?

1 µm, com histerese de 3 µm. O erro de indicação é de 2 µm em 10 divisões de escala e de 4 µm na faixa de medição inteira.

Por que a leitura do 513-405-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

O 513-405-10E pode ficar exposto a óleo na bancada?

O visor é selado com anel elástico contra entrada de água e óleo. Isso protege o mostrador, mas não dispensa limpar a ponta e a superfície antes de medir: sujeira entre a ponta e a peça é erro de medição, não de instrumento.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-405-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
