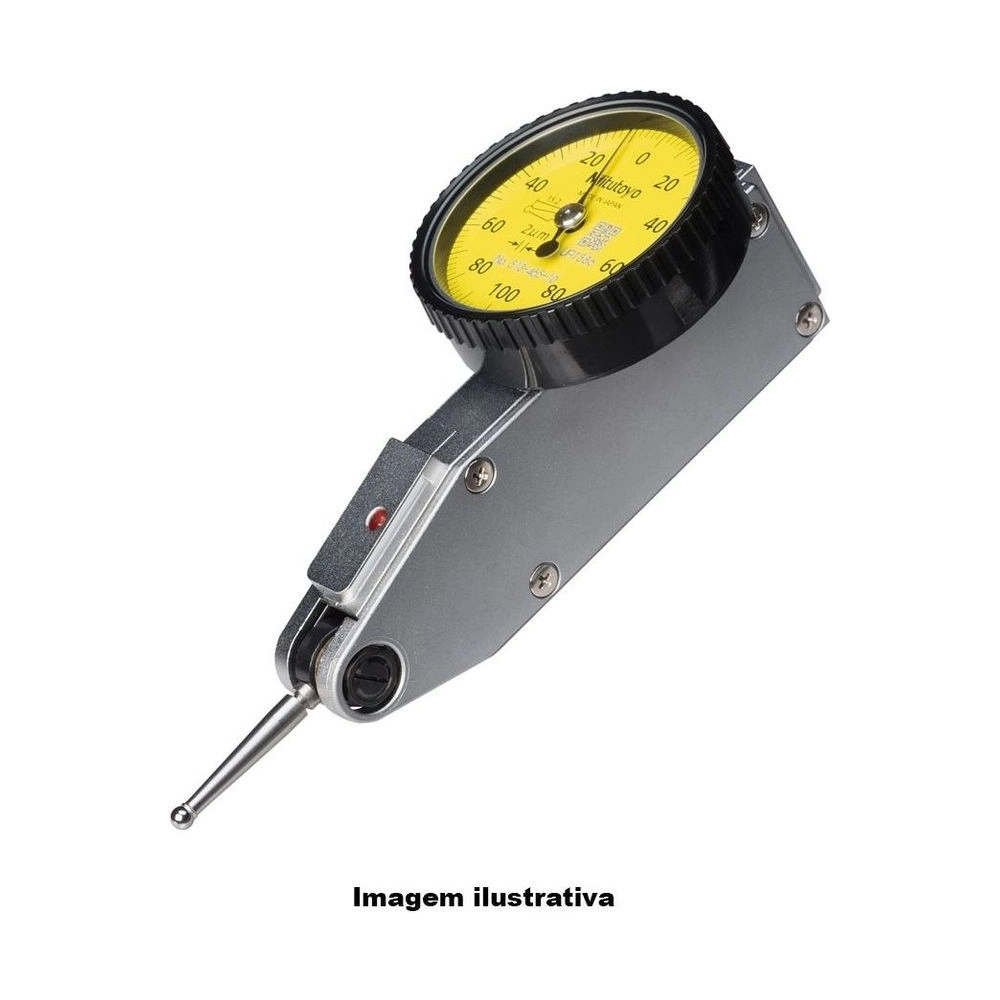

Relógio Apalpador Série 513 - Modelo Horizontal – 513-466-10E

Relógio Apalpador Série 513 - Modelo Horizontal – 513-466-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador Série 513 - Modelo Horizontal – 513-466-10E

Name: Relógio Apalpador Série 513 - Modelo Horizontal – 513-466-10E
Brand: Mitutoyo
SKU: 513-466-10E

SKU: 513-466-10E

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste cilíndrica ø8 mm e ponta de contato

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-466-10E é o horizontal da faixa de 0,5 mm com graduação de 0,01 mm.

Traz os melhores números da faixa: erro de indicação de 6 µm na faixa de medição, 5 µm em 10 divisões, histerese de 4 µm e repetibilidade de 3 µm, os mesmos do 513-424-10E vertical. O peso é de 41 g, quatro gramas a menos.

O corpo horizontal muda onde o instrumento entra e para onde o mostrador aponta. É o formato para medir dentro de alojamento, entre paredes próximas e sob a peça, sem girar o relógio de costas para quem lê.

Corpo horizontal · 41 g
Capacidade 0,5 mm · graduação 0,01 mm
Erro 6 µm na faixa · histerese 4 µm
Escala 0-25-0 · força até 0,3 N

Diferenciais

Destaques do produto

O que distingue o 513-466-10E dentro da Série 513.

O formato que entra em alojamento e entre paredes, na faixa de uso geral.

Quatro gramas a menos que o vertical de mesma capacidade.

O melhor da faixa de 0,5 mm, igual ao do vertical.

A leitura muda pouco entre subir e descer no mesmo ponto.

Três micrometros ao repetir no mesmo ponto.

O ajuste da ponta soma ao formato horizontal do corpo.

Especificações

Principais características

O que cada número do 513-466-10E significa na prática.

Horizontal FORMATO DO CORPO

É o motivo do código existir. Onde o corpo vertical encosta antes de a ponta chegar à superfície, o horizontal ocupa o espaço em outra direção e o mostrador continua visível.
6 µm na faixa, 5 µm em 10 divisões ERRO DE INDICAÇÃO

Os mesmos números do 513-424-10E vertical. O formato de corpo não custa exatidão.
41 g PESO

Quatro gramas a menos que o vertical. Em braço articulado, menos massa é menos oscilação chegando à leitura.
0,5 mm CAPACIDADE

Com graduação de 0,01 mm na escala 0-25-0, a configuração de uso geral da série.
0,3 N ou menor FORÇA DE MEDIÇÃO

A força padrão da linha, a mesma do modelo vertical.

Soluções

Quais problemas resolve

Situações de medição em que o 513-466-10E é a escolha certa.

Desafio Medir sob a peça ou dentro do rebaixo

O corpo vertical do apalpador ocupa espaço à frente, e em medição interna ele encosta antes de a ponta tocar a superfície.

Solução

O 513-466-10E tem corpo horizontal, que entra onde o vertical não entra, mantendo os mesmos 6 µm de erro na faixa.

Desafio Ler a escala de lado

Girar o instrumento para caber deixa o mostrador fora do campo de visão, e a leitura sai com erro de paralaxe.

Solução

No horizontal do 513-466-10E o mostrador fica no plano do corpo, então a mesma montagem já deixa a escala de frente.

Desafio Oscilação do braço na leitura

Apalpador na ponta de um braço articulado balança com ele, e em centésimos o balanço aparece na escala.

Solução

Com 41 g, o 513-466-10E é o mais leve da faixa de 0,5 mm nesta loja.

Desafio Trocar de formato e perder exatidão

Em várias linhas o modelo de corpo alternativo vem com erro maior, e a mudança de formato cobra em metrologia.

Solução

Aqui não: erro de faixa, erro em 10 divisões, histerese, repetibilidade e força são iguais aos do 513-424-10E.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-0,5mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,005mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,004mm
Repetibilidade: 0,003mm

Detalhes técnicos

Formato do corpo: Horizontal. O equivalente vertical de mesma capacidade é o 513-424-10E
Leitura da escala: 0-25-0
Erro de indicação: 6 µm na faixa de medição; 5 µm em 10 divisões de escala
Peso: 41 g, contra 45 g do modelo vertical
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E (este)	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

Relógio apalpador 513-466-10E, capacidade 0,5 mm
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 513-466-10E mede diferente do 513-424-10E?

Não. Capacidade de 0,5 mm, graduação de 0,01 mm, escala 0-25-0, erro de 6 µm na faixa e 5 µm em 10 divisões, histerese de 4 µm e repetibilidade de 3 µm são iguais. O que muda é o corpo, horizontal aqui, e o peso, 41 g contra 45 g.

Quando escolher o 513-466-10E horizontal em vez de um vertical?

Quando o espaço da montagem não aceita o corpo à frente da ponta: alojamento, vão entre paredes e medição sob a peça. Fora disso, os dois entregam a mesma medição.

Qual a capacidade e a graduação do 513-466-10E?

0,5 mm de capacidade com 0,01 mm por divisão, na leitura de escala 0-25-0.

Quanto pesa o 513-466-10E?

41 g. É o número da tabela do catálogo que separa os modelos horizontais dos verticais de mesma capacidade, que pesam 45 g.

Por que a leitura do 513-466-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

O visor do 513-466-10E é vedado?

É, selado com anel elástico contra entrada de água e óleo, como toda a Série 513. Isso protege o mostrador na bancada, mas não substitui a limpeza da ponta e da superfície antes de medir.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-466-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
