Relógio Apalpador .02"/.0005" Jogo Completo – 513-512T

Relógio Apalpador .02"/.0005" Jogo Completo – 513-512T

Name: Relógio Apalpador .02"/.0005" Jogo Completo – 513-512T
SKU: 513-512T
Price: 793.91 BRL
Availability: BackOrder

SKU: 513-512T

Melhor Oferta

R$793,91 À vista no PIX com 5% OFF

ou R$835,69 em até 6x de R$139,28 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Pinça universal, hastes e ponta de metal duro

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-512T é o modelo intermediário entre os apalpadores em polegada da Série 513: capacidade de .02" com divisões de .0005". Dobra a faixa do 513-504T mantendo resolução suficiente para a maior parte do trabalho de alinhamento e de verificação de batimento.

A exatidão é de ±.0005", exatamente uma divisão da escala, que é de 0-10-0. A força de medição é de até 0,3 N. O sufixo T indica jogo completo, com as duas hastes de fixação que o jogo básico não traz.

Compartilha a construção da série: mancais de rubi, ponta ajustável em 220°, visor e escala totalmente ajustáveis, direção de medição reversível e visor selado com anel elástico contra água e óleo.

Capacidade .02" · graduação .0005"
Exatidão ±.0005" · escala 0-10-0
Jogo completo: inclui as duas hastes de fixação
Força de medição até 0,3 N · mancais de rubi

Diferenciais

Destaques do produto

O que distingue o 513-512T dentro da Série 513.

.02" de curso, sem sair da resolução de meio milésimo.

Meio milésimo de polegada por divisão, escala 0-10-0.

Erro máximo de exatamente uma divisão da escala.

Traz as duas hastes de fixação, que o jogo básico não inclui.

A medição pode ser feita nos dois sentidos, sem remontar o instrumento.

Alta sensibilidade e exatidão, com resistência ao desgaste.

Especificações

Principais características

O que cada número do 513-512T significa na prática.

.02" de curso CAPACIDADE

O dobro do 513-504T. Cobre desvio maior sem trocar de instrumento, que é o caso típico em peça bruta ou em primeira centragem.
.0005" por divisão GRADUAÇÃO

Meio milésimo de polegada, resolução que atende a maior parte do alinhamento e da verificação de batimento em produção.
±.0005" EXATIDÃO

Erro máximo equivalente a uma divisão da escala, o que torna a leitura direta confiável sem interpolar.
0-10-0 LEITURA DA ESCALA

Zero no centro, com dez divisões para cada lado: desvio positivo e negativo lidos direto.
Até 0,3 N FORÇA DE MEDIÇÃO

Padrão da Série 513, para não deslocar a peça nem deformar superfície delicada.

Soluções

Quais problemas resolve

Situações de medição em que o 513-512T é a escolha certa.

Desafio Trocar de apalpador no meio do trabalho

Quando a primeira centragem tem desvio grande, o apalpador de faixa curta bate no fim de curso e obriga a trocar de instrumento para só depois refinar.

Solução

O 513-512T cobre .02", o dobro do 513-504T, então a mesma montagem serve da aproximação até o ajuste fino.

Desafio Verificar batimento em peça bruta

Peça ainda não usinada tem excentricidade que passa da faixa de um apalpador de alta resolução, e a leitura satura antes de dizer qualquer coisa.

Solução

Com .02" de capacidade e divisões de .0005", o 513-512T mede o batimento bruto e ainda mostra a melhora conforme se ajusta.

Desafio Medir nos dois sentidos sem remontar

Conferir um rasgo pelos dois lados normalmente exige inverter o instrumento no suporte, o que custa tempo e reintroduz erro de montagem.

Solução

A direção de medição do 513-512T é reversível, característica de catálogo da Série 513.

Desafio Ponta que não alcança a superfície

Em face interna e em canto, a ponta não chega perpendicular, e a leitura fica sem sentido físico.

Solução

A ponta do 513-512T é ajustável em 220°, e quando a inclinação é inevitável o manual dá o fator de correção por ângulo para converter a leitura.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Sistema de Medição: Polegadas (in)
Alcance (in): 0-0,02"
Resolução (in): 0,0005"
Exatidão (in): ±0,0005"
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Tipo bolso (Pocket)

Detalhes técnicos

Tipo de escala: 0-10-0
Nome de fábrica: Dial Test Indicator, Series 513, Pocket Type
Código do jogo: Completo (sufixo T). O jogo básico da mesma capacidade não leva as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Umidade relativa: 30 % a 70 %, sem condensação
Documento de referência: Manual do Usuário Mitutoyo da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T (este)	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

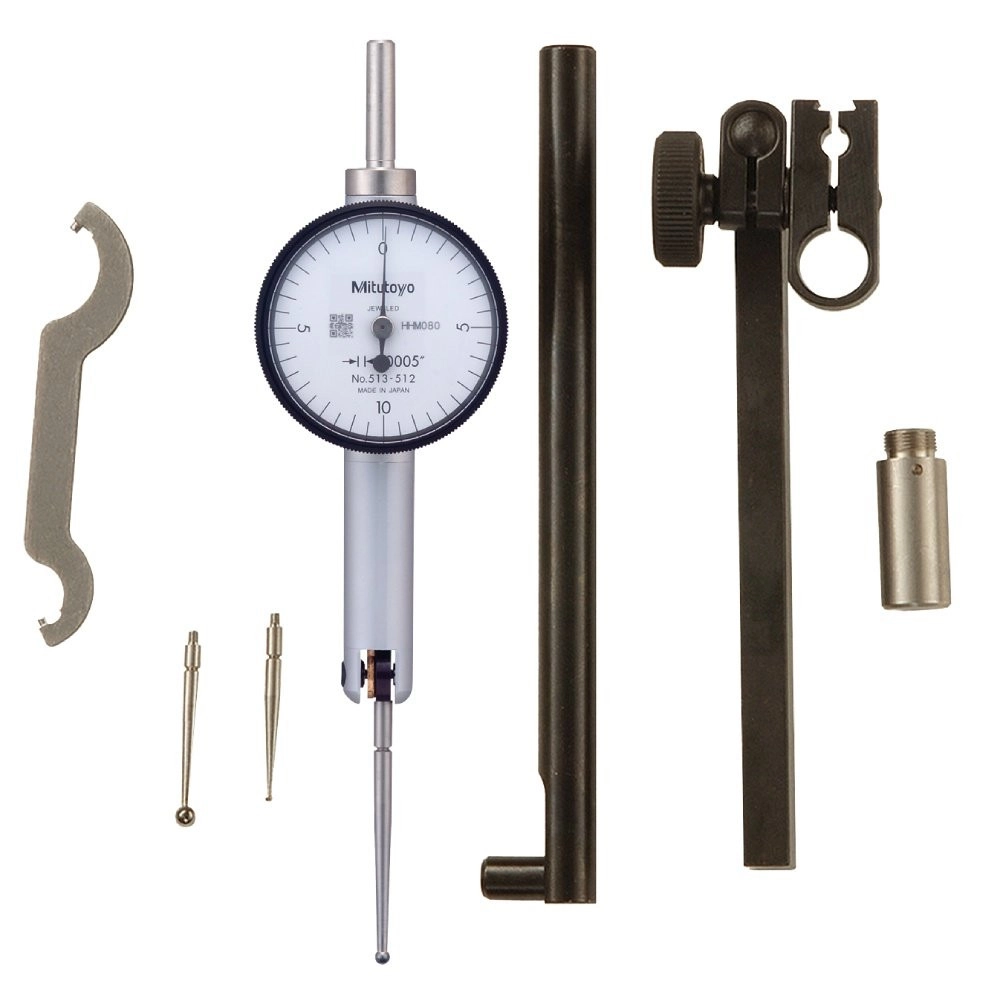

Itens inclusos

Relógio apalpador 513-512T, capacidade .02"
Duas hastes de fixação (fornecidas apenas nos jogos completos)
Pinça universal 900322
Haste cilíndrica ø8 mm 900211
Chave 301336
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

Quando escolher o 513-512T em vez do 513-504T?

Pela faixa. O 513-512T tem .02" de capacidade contra .01" do 513-504T, e resolve .0005" contra .0001". Se o desvio a medir é grande, o 513-512T evita bater no fim de curso; se a tolerância é de décimos de milésimo, o 513-504T é o indicado.

Por que a leitura do 513-512T precisa ser corrigida quando a ponta está inclinada?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

Como fixar o 513-512T corretamente?

Pelo encaixe rabo de andorinha, de forma rígida. O manual avisa que fixação frouxa causa vibração na ponta de contato e erro de medição, e isso vale mesmo quando o instrumento está em um suporte. O 513-512T pode ser montado pela haste ou pelo corpo.

Posso trocar a ponta de contato do 513-512T por outra qualquer?

Não. O comprimento da ponta é específico de cada modelo de apalpador, e usar comprimento diferente introduz erro significativo. Depois de qualquer reposição, o manual recomenda verificar a exatidão do instrumento. Haste de ponta com diâmetro menor que 1 mm aumenta ainda mais a margem de erro.

Como limpar o visor do 513-512T?

Com pano seco ou umedecido em detergente neutro. O manual é explícito: outras soluções podem danificar o visor, inclusive causar rachaduras. O visor é selado com anel elástico contra água e óleo, mas isso não substitui o cuidado na limpeza.

O 513-512T tem saída de dados?

Não. É um apalpador analógico, de leitura no mostrador. A Mitutoyo tem apalpadores digitais em outra linha, mas na Série 513 a leitura é sempre no relógio.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-512T de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
