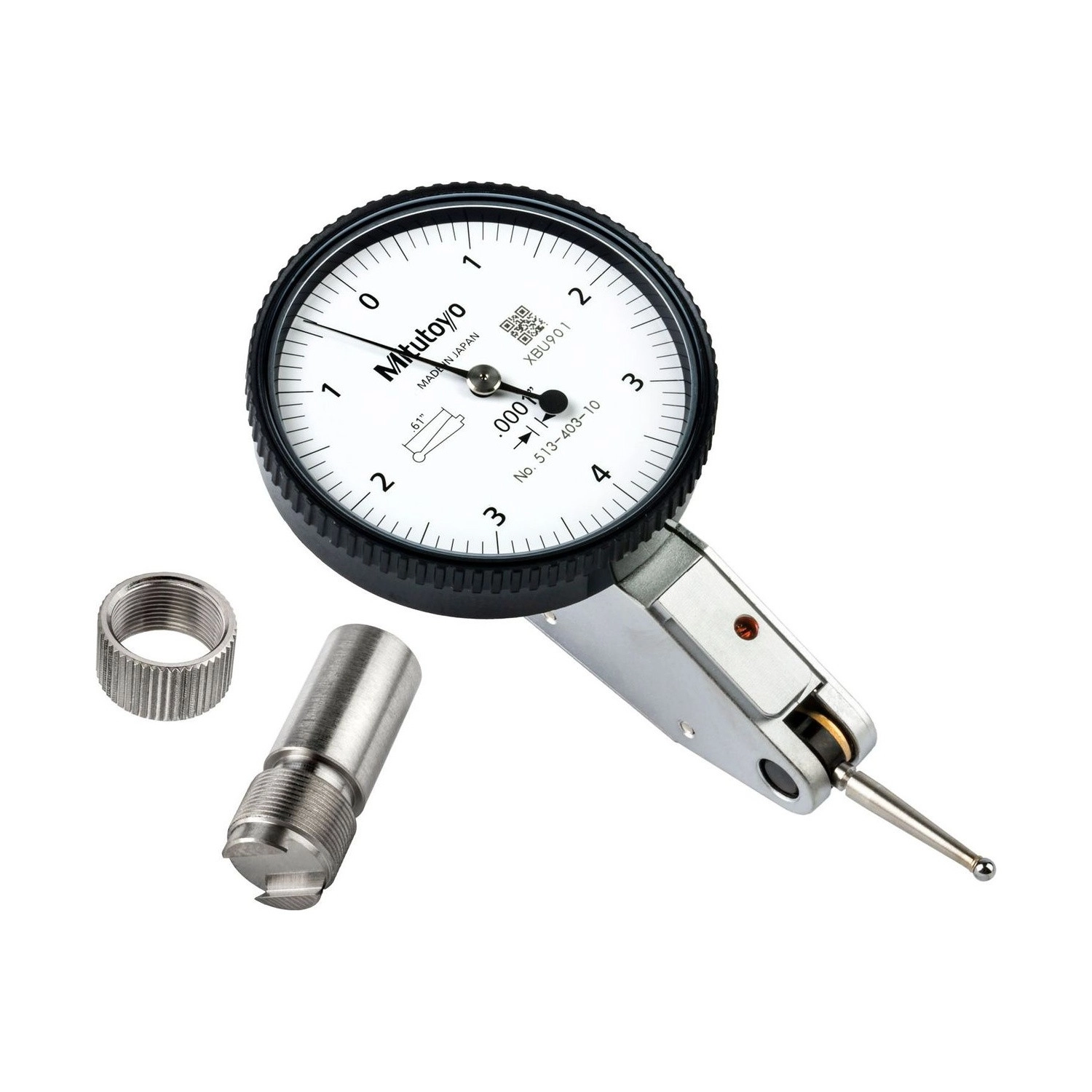

Relógio Apalpador Ponta de Metal Duro .008"/.0001" – 513-403-10E

Relógio Apalpador Ponta de Metal Duro .008"/.0001" – 513-403-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador Ponta de Metal Duro .008"/.0001" – 513-403-10E

Name: Relógio Apalpador Ponta de Metal Duro .008"/.0001" – 513-403-10E
Brand: Mitutoyo
SKU: 513-403-10E
Price: 1328.13 BRL
Availability: OutOfStock

SKU: 513-403-10E

Melhor Oferta

R$1.328,13 À vista no PIX com 5% OFF

ou R$1.398,03 em até 6x de R$233,01 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste de 0.375 in (ø9,53 mm) e ponta de contato

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-403-10E é o mais fino em polegada da Série 513: graduação de .0001", um décimo de milésimo de polegada por divisão.

A capacidade é de .0008" na leitura de escala 0-4-0, com erro de indicação de ±.0001" em uma revolução. A força de medição é de até 0,3 N e o peso, 45 g.

É instrumento de comparação fina em unidade imperial: verificação de batimento, planeza e alinhamento onde a tolerância está escrita em décimos de milésimo de polegada.

Graduação .0001", a mais fina em polegada
Capacidade .0008" · escala 0-4-0
Erro de indicação ±.0001" em uma revolução
Força até 0,3 N · 45 g · mancais de rubi

Diferenciais

Destaques do produto

O que distingue o 513-403-10E dentro da Série 513.

Um décimo de milésimo de polegada: a leitura mais fina da série em unidade imperial.

Em uma revolução do ponteiro, na mesma ordem da própria divisão.

Quatro divisões numeradas para cada lado do zero.

Baixo atrito, requisito para o mecanismo responder a um décimo de milésimo.

Chega à superfície sem forçar a montagem.

Anel elástico contra entrada de água e óleo.

Especificações

Principais características

O que cada número do 513-403-10E significa na prática.

.0001" por divisão GRADUAÇÃO

A mais fina da série em polegada. O 513-402-10E, o outro modelo imperial da loja, tem divisão cinco vezes maior, de .0005".
.0008" CAPACIDADE

Curta por consequência da resolução: apalpador de um décimo de milésimo é instrumento de comparação, não de acompanhar deslocamento.
±.0001" em uma revolução ERRO DE INDICAÇÃO

Da ordem da própria divisão da escala, que é o que se espera de um instrumento desta resolução.
Polegada SISTEMA DE MEDIÇÃO

Escala graduada na unidade do desenho, sem conversão e sem o arredondamento que ela traz.
0,3 N ou menor FORÇA DE MEDIÇÃO

A força padrão da série, adequada a peça metálica em bancada ou máquina.

Soluções

Quais problemas resolve

Situações de medição em que o 513-403-10E é a escolha certa.

Desafio Tolerância em décimos de milésimo de polegada

Apalpador de .0005" deixa a leitura entre duas divisões quando a tolerância é de um décimo de milésimo, e a aprovação vira estimativa.

Solução

O 513-403-10E tem divisão de .0001", que é a ordem da própria tolerância.

Desafio Converter unidade em medição fina

Medir em milímetros e converter para milésimos de polegada arredonda justamente na casa que decide, e cada operador arredonda de um jeito.

Solução

O 513-403-10E é graduado em polegada: não há conversão no caminho.

Desafio Mecanismo que não responde à divisão

Em resolução muito fina, o atrito interno faz o ponteiro só andar depois de um deslocamento maior que a divisão, o que anula a escala.

Solução

Os mancais de rubi do 513-403-10E existem para manter o atrito abaixo do que a divisão de .0001" exige.

Desafio Superfície de difícil acesso

Face interna, rasgo e peça já montada não aceitam comparador de fuso reto sem improviso.

Solução

A ponta do 513-403-10E gira até 220° e o corpo se fixa pela haste ou pelo rabo de andorinha.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Marca: Mitutoyo
Sistema de Medição: Polegadas (in)
Alcance (in): 0-0,008"
Resolução (in): 0,0001"
Exatidão (in): ±0,0001"
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,0001"

Detalhes técnicos

Unidade da escala: Polegada. A escala e a graduação são em polegada, sem conversão
Leitura da escala: 0-4-0
Erro de indicação: ±.0001" em uma revolução
Peso: 45 g
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E (este)	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

Relógio apalpador 513-403-10E, capacidade .0008"
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 513-403-10E é o apalpador de maior resolução em polegada desta loja?

É, com divisão de .0001". O outro modelo imperial, o 513-402-10E, tem .0005" por divisão e mais faixa.

Qual a capacidade do 513-403-10E?

.0008", na leitura de escala 0-4-0. A faixa curta é consequência da resolução: quanto mais fina a divisão, menor o curso que cabe em uma revolução.

Qual o erro de indicação do 513-403-10E?

±.0001" em uma revolução do ponteiro, conforme a tabela da Série 513 no catálogo Mitutoyo.

O 513-403-10E mede em milímetros?

Não. A escala é graduada em polegada. Para leitura métrica na mesma ordem de resolução, a série tem o 513-401-10E, com 0,001 mm por divisão.

Por que a leitura do 513-403-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

Que cuidado a resolução do 513-403-10E exige?

Limpeza da ponta e da superfície antes de medir. Em divisão de um décimo de milésimo de polegada, uma película de óleo ou uma partícula presa já vale mais de uma divisão na leitura.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-403-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
