Relógio Apalpador .04"/.001" Jogo Completo – 513-518T

Relógio Apalpador .04"/.001" Jogo Completo – 513-518T

Name: Relógio Apalpador .04"/.001" Jogo Completo – 513-518T
SKU: 513-518T
Price: 2204.89 BRL
Availability: BackOrder

SKU: 513-518T

Melhor Oferta

R$2.204,89 À vista no PIX com 5% OFF

ou R$2.320,94 em até 6x de R$386,82 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Pinça universal, hastes e ponta de metal duro

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-518T é o modelo de maior capacidade entre os apalpadores em polegada da Série 513: .04" de curso, com divisões de .001" e escala de 0-20-0. É o que cobre desvio grande, onde os modelos de resolução mais fina saturam.

A exatidão é de ±.001" e a força de medição é de até 0,3 N, a mesma de toda a série. O sufixo T indica jogo completo, que traz as duas hastes de fixação.

Mantém a construção da linha: mancais de rubi, ponta ajustável em 220°, visor e escala totalmente ajustáveis, direção de medição reversível e visor selado com anel elástico contra a entrada de água e óleo.

Capacidade .04" · graduação .001"
Exatidão ±.001" · escala 0-20-0
Maior faixa entre os apalpadores em polegada da série
Força de medição até 0,3 N · jogo completo

Diferenciais

Destaques do produto

O que distingue o 513-518T dentro da Série 513.

.04" de curso: a maior capacidade em polegada da série.

Vinte divisões para cada lado do zero, com leitura direta do sentido.

Traz as duas hastes de fixação, que o jogo básico não inclui.

Mesma força leve da série, agora no maior curso disponível.

Alcança a superfície em ângulos que a montagem fixa não permite.

Anel elástico contra entrada de água e óleo no mostrador.

Especificações

Principais características

O que cada número do 513-518T significa na prática.

.04" de curso CAPACIDADE

Quatro vezes a faixa do 513-504T. É o apalpador em polegada da série que aceita o maior desvio sem saturar.
.001" por divisão GRADUAÇÃO

Um milésimo de polegada por divisão. A resolução é mais grossa que a dos irmãos, e é o que permite a faixa maior.
±.001" EXATIDÃO

Erro máximo de uma divisão da escala, conforme o catálogo Mitutoyo.
0-20-0 LEITURA DA ESCALA

Zero no centro com vinte divisões por lado, o que dá a maior amplitude de leitura direta da série em polegada.
Até 0,3 N FORÇA DE MEDIÇÃO

Padrão da Série 513, mantida mesmo no modelo de maior curso.

Soluções

Quais problemas resolve

Situações de medição em que o 513-518T é a escolha certa.

Desafio Desvio grande demais para o apalpador fino

Em peça desalinhada ou empenada, o apalpador de .01" bate no fim de curso logo no primeiro giro e não diz o tamanho do problema.

Solução

Com .04" de capacidade, o 513-518T mede o desvio inteiro e mostra quanto falta corrigir.

Desafio Verificar planeza e paralelismo em área grande

Percorrer uma face inteira com apalpador de faixa curta obriga a rezerar a cada trecho, o que soma erro de zeragem ao resultado.

Solução

A faixa de .04" do 513-518T costuma cobrir a variação da face inteira em uma única zeragem.

Desafio Improvisar fixação por falta de haste

Sem as hastes certas, o instrumento acaba preso de forma frouxa, e o manual avisa que isso causa vibração na ponta e erro de medição.

Solução

O 513-518T é jogo completo: vem com as duas hastes de fixação, além da pinça universal e da haste cilíndrica.

Desafio Leitura sem sentido com a ponta inclinada

Quando a ponta não fica perpendicular à superfície, o valor lido não é o desvio real, e o erro cresce rápido com o ângulo.

Solução

Com a ponta ajustável em 220° do 513-518T dá para buscar a perpendicular; quando não dá, o manual traz o fator de correção, que a .04" de faixa pesa ainda mais.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Sistema de Medição: Polegadas (in)
Alcance (in): 0-0,04"
Resolução (in): 0,001"
Exatidão (in): ±0,001"
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Tipo bolso (Pocket)

Detalhes técnicos

Tipo de escala: 0-20-0
Nome de fábrica: Dial Test Indicator, Series 513, Pocket Type
Código do jogo: Completo (sufixo T). O jogo básico da mesma capacidade não leva as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Umidade relativa: 30 % a 70 %, sem condensação
Documento de referência: Manual do Usuário Mitutoyo da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T (este)	Completo	.04"	.001"

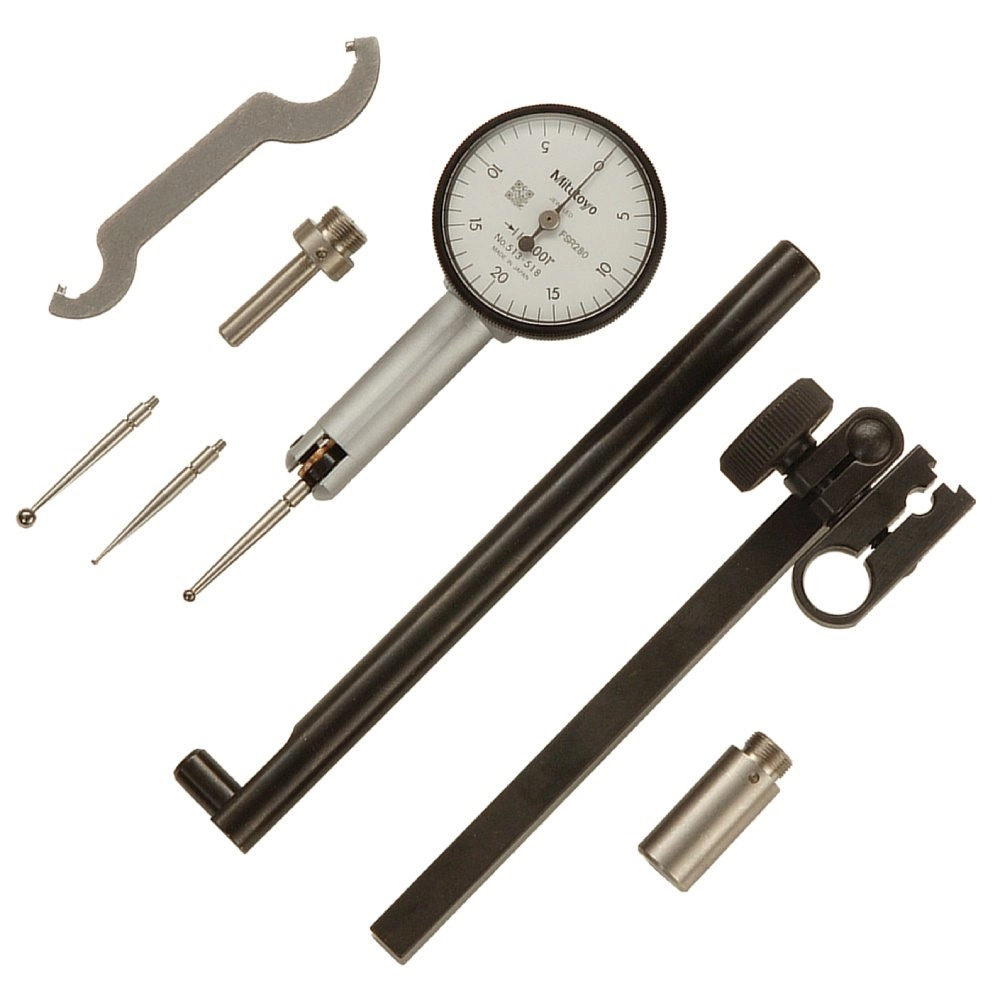

Itens inclusos

Relógio apalpador 513-518T, capacidade .04"
Duas hastes de fixação (fornecidas apenas nos jogos completos)
Pinça universal 900322
Haste cilíndrica ø8 mm 900211
Chave 301336
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 513-518T é menos preciso que o 513-504T?

Tem resolução mais grossa, que é o que permite a faixa maior. O 513-518T resolve .001" por divisão em .04" de curso; o 513-504T resolve .0001" em .01". Os dois têm erro máximo de uma a duas divisões da própria escala, então a escolha é pela faixa que o trabalho exige.

Por que a leitura do 513-518T precisa ser corrigida quando a ponta está inclinada?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

Como fixar o 513-518T corretamente?

Pelo encaixe rabo de andorinha, de forma rígida. O manual avisa que fixação frouxa causa vibração na ponta de contato e erro de medição, e isso vale mesmo quando o instrumento está em um suporte. O 513-518T pode ser montado pela haste ou pelo corpo.

Posso trocar a ponta de contato do 513-518T por outra qualquer?

Não. O comprimento da ponta é específico de cada modelo de apalpador, e usar comprimento diferente introduz erro significativo. Depois de qualquer reposição, o manual recomenda verificar a exatidão do instrumento. Haste de ponta com diâmetro menor que 1 mm aumenta ainda mais a margem de erro.

Como limpar o visor do 513-518T?

Com pano seco ou umedecido em detergente neutro. O manual é explícito: outras soluções podem danificar o visor, inclusive causar rachaduras. O visor é selado com anel elástico contra água e óleo, mas isso não substitui o cuidado na limpeza.

O 513-518T tem saída de dados?

Não. É um apalpador analógico, de leitura no mostrador. A Mitutoyo tem apalpadores digitais em outra linha, mas na Série 513 a leitura é sempre no relógio.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-518T de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
