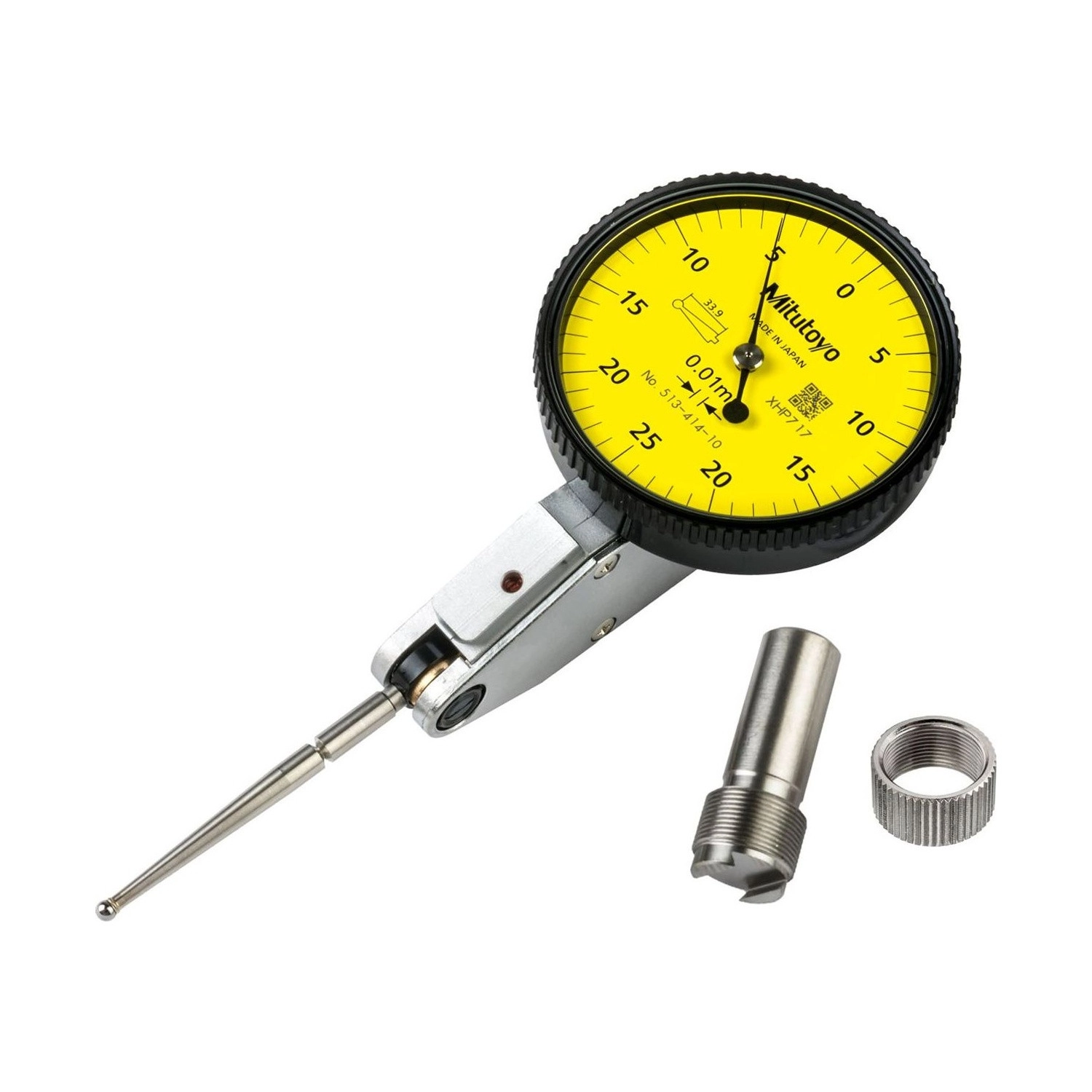

Relógio Apalpador Ponta de Metal Duro 0,5mm/0,01mm – 513-414-10E

Relógio Apalpador Ponta de Metal Duro 0,5mm/0,01mm – 513-414-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador Ponta de Metal Duro 0,5mm/0,01mm – 513-414-10E

Name: Relógio Apalpador Ponta de Metal Duro 0,5mm/0,01mm – 513-414-10E
Brand: Mitutoyo
SKU: 513-414-10E
Price: 1211.62 BRL
Availability: InStock

SKU: 513-414-10E

Melhor Oferta

de: R$1.500,46 15% Economize R$225,07

por: R$1.211,62 À vista no PIX com 5% OFF

ou R$1.275,39 em até 6x de R$212,57 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste cilíndrica ø8 mm e ponta de contato

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-414-10E é o de menor força de medição desta linha: 0,2 N ou menos, contra os 0,3 N e 0,4 N dos demais.

Mede 0,5 mm com graduação de 0,01 mm, na escala 0-25-0. O erro de indicação é de 10 µm na faixa de medição e de 5 µm em 10 divisões, com histerese de 5 µm e repetibilidade de 3 µm.

A força baixa tem um preço, e o catálogo mostra qual: o 513-424-10E, de mesma capacidade e graduação, trabalha com 0,3 N e tem erro de faixa de 6 µm, contra os 10 µm daqui. Escolher entre os dois é escolher entre não deformar a peça e errar menos ao longo da faixa.

Força de medição 0,2 N, a menor da linha
Capacidade 0,5 mm · graduação 0,01 mm
Erro 10 µm na faixa · 5 µm em 10 divisões
Escala 0-25-0 · 45 g · mancais de rubi

Diferenciais

Destaques do produto

O que distingue o 513-414-10E dentro da Série 513.

A mais baixa da linha: mede sem afundar material macio nem deslocar peça leve.

Faixa de trabalho com divisão de centésimo, na escala 0-25-0.

Em trecho curto de escala, que é o uso corrente do apalpador.

Atrito baixo, que é o que permite a força de medição reduzida.

Chega à superfície sem forçar a montagem.

Anel elástico contra entrada de água e óleo na bancada.

Especificações

Principais características

O que cada número do 513-414-10E significa na prática.

0,2 N ou menor FORÇA DE MEDIÇÃO

É a razão de existir deste código. Em borracha, plástico fino, chapa e peça apoiada sem fixação, a força do instrumento é o que falseia a leitura, e aqui ela é a metade da dos modelos comuns.
Erro de faixa de 10 µm O QUE A FORÇA BAIXA CUSTA

O 513-424-10E, de mesma capacidade e graduação, trabalha com 0,3 N e erro de 6 µm. A escolha entre os dois é de aplicação, não de qualidade.
0,5 mm CAPACIDADE

Com graduação de 0,01 mm na escala 0-25-0. É a faixa corrente de verificação de batimento e planeza.
5 µm ERRO EM 10 DIVISÕES

Em trecho curto de escala o erro é o mesmo do 513-424-10E. A diferença entre os dois aparece quando se usa a faixa inteira.
3 µm REPETIBILIDADE

Três micrometros ao repetir a leitura no mesmo ponto, com histerese de 5 µm.

Soluções

Quais problemas resolve

Situações de medição em que o 513-414-10E é a escolha certa.

Desafio Material que afunda sob a ponta

Borracha, plástico e chapa fina cedem sob a força do apalpador, e a leitura registra a deformação somada à medida.

Solução

Com 0,2 N, o 513-414-10E aplica metade da força dos modelos comuns da série, o que reduz a deformação na leitura.

Desafio Peça leve que se move ao ser medida

Peça pequena apoiada e não fixada desliza quando a ponta encosta, e o que se mede é o deslocamento do conjunto.

Solução

A força reduzida do 513-414-10E diminui o empurrão sobre a peça durante a medição.

Desafio Escolher força sem saber o que se perde

Comprar o modelo de força mais baixa achando que ele é simplesmente melhor leva a usá-lo em faixa inteira, onde o erro é maior.

Solução

O catálogo é explícito: 10 µm na faixa aqui contra 6 µm no 513-424-10E. Em trecho curto os dois empatam em 5 µm.

Desafio Acesso difícil à superfície

Em rasgo, furo e face interna o comparador de fuso não encosta perpendicular, e forçar a montagem introduz erro de ângulo.

Solução

A ponta do 513-414-10E gira 220° e o corpo se fixa pela haste ou pelo rabo de andorinha.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,2N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-0,5mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,01mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,005mm
Repetibilidade: 0,003mm

Detalhes técnicos

Leitura da escala: 0-25-0
Erro de indicação: 10 µm na faixa de medição; 5 µm em 10 divisões de escala
Peso: 45 g
Comparação de força na linha: 0,2 N ou menor, a mais baixa desta linha
Comparação de catálogo: O 513-424-10E tem a mesma capacidade e graduação, com 0,3 N de força e erro de faixa de 6 µm
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E (este)	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

Relógio apalpador 513-414-10E, capacidade 0,5 mm
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 513-414-10E é o apalpador de menor força da Série 513 nesta loja?

É, junto com o 513-415-10E: os dois com 0,2 N ou menos. Os demais modelos da linha trabalham com 0,3 N ou 0,4 N.

Qual a diferença entre o 513-414-10E e o 513-424-10E?

A força de medição e o erro na faixa inteira. O 513-414-10E usa 0,2 N e tem erro de 10 µm na faixa; o 513-424-10E usa 0,3 N e tem 6 µm. Capacidade de 0,5 mm, graduação de 0,01 mm e erro em 10 divisões são iguais.

Por que o 513-414-10E, de força menor, tem erro maior?

Porque a força da mola é o que mantém a ponta firme contra a superfície ao longo de todo o curso. Reduzir a força reduz o erro de deformação na peça e aumenta o erro acumulado do próprio mecanismo.

Qual a repetibilidade do 513-414-10E?

3 µm, com histerese de 5 µm. O erro de indicação é de 5 µm em 10 divisões de escala e de 10 µm na faixa de medição inteira.

Por que a leitura do 513-414-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

A força de medição do 513-414-10E pode ser ajustada?

Não. É característica construtiva do modelo, definida em catálogo. Quem precisa de outra força escolhe outro código da série, como o 513-424-10E de 0,3 N.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-414-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
