Relógio Apalpador Série 513 - Modelo Horizontal – 513-465-10E

Relógio Apalpador Série 513 - Modelo Horizontal – 513-465-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador Série 513 - Modelo Horizontal – 513-465-10E

Name: Relógio Apalpador Série 513 - Modelo Horizontal – 513-465-10E
Brand: Mitutoyo
SKU: 513-465-10E
Price: 1470.66 BRL
Availability: InStock

SKU: 513-465-10E

Melhor Oferta

de: R$1.821,25 15% Economize R$273,19

por: R$1.470,66 À vista no PIX com 5% OFF

ou R$1.548,06 em até 6x de R$258,01 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste cilíndrica ø8 mm e ponta de contato

Compra Segura

100% protegida

Sobre o produto

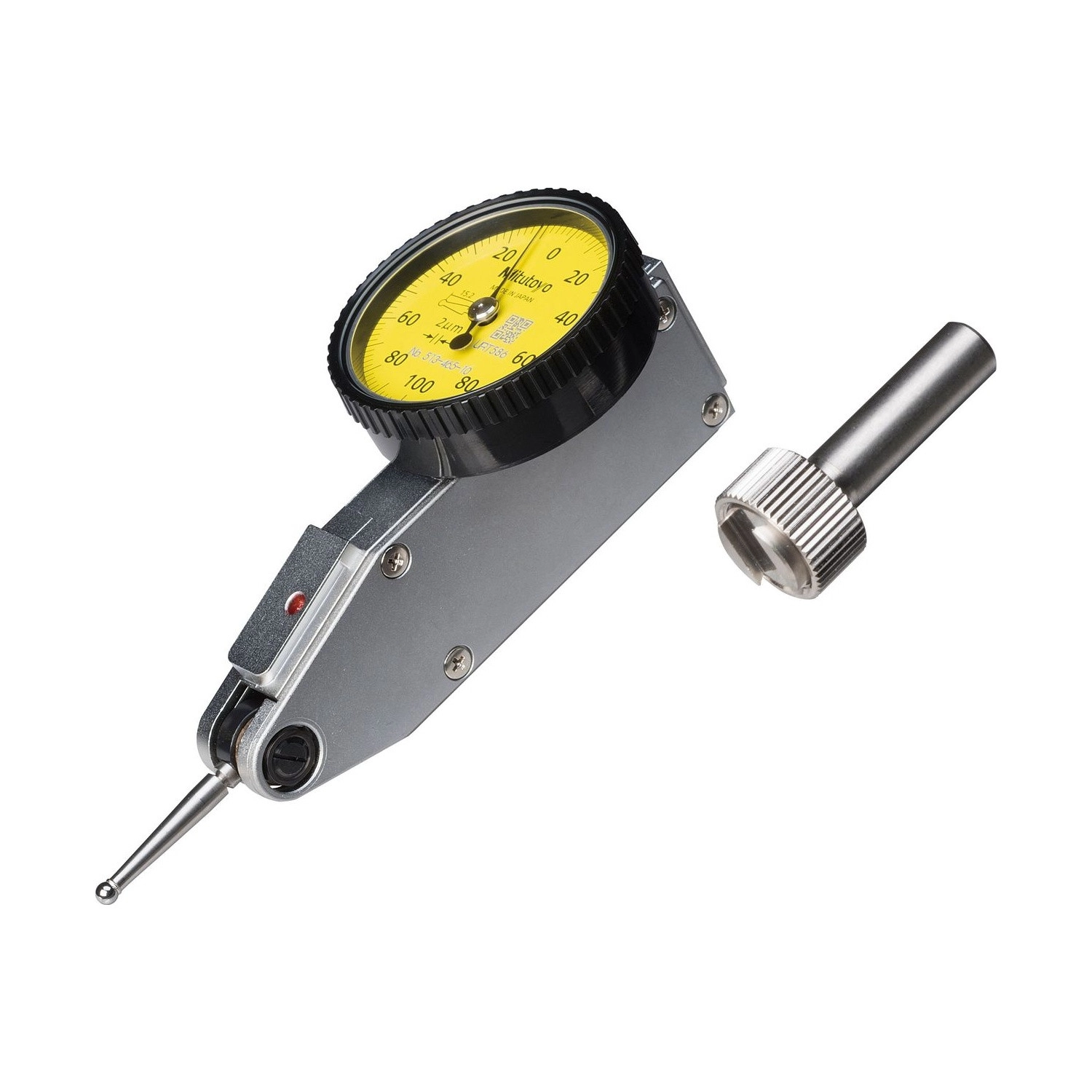

O Relógio Apalpador Mitutoyo 513-465-10E é o modelo de corpo horizontal com graduação de 0,002 mm e capacidade de 0,2 mm.

No horizontal o mostrador fica no plano do corpo, e não à frente dele. Isso muda onde o instrumento cabe e para onde a escala aponta: em medição dentro de alojamento, entre paredes ou sob uma peça, é o formato que permite ler sem contorcer a montagem.

Os números de medição são os do vertical: erro de 4 µm na faixa e 2 µm em 10 divisões, histerese de 3 µm, repetibilidade de 1 µm, escala 0-100-0 e força de até 0,3 N. O peso é de 41 g, quatro gramas a menos que o vertical.

Corpo horizontal · 41 g
Graduação 0,002 mm · capacidade 0,2 mm
Erro 2 µm em 10 divisões · repetibilidade 1 µm
Escala 0-100-0 · força até 0,3 N

Diferenciais

Destaques do produto

O que distingue o 513-465-10E dentro da Série 513.

O mostrador fica no plano do corpo: lê onde o vertical não deixaria ver.

Quatro gramas a menos que o vertical de mesma capacidade.

Dois micrometros por divisão, em capacidade de 0,2 mm.

O mesmo do modelo vertical: o formato não custa exatidão.

Um micrometro de dispersão no mesmo ponto.

Soma ao corpo horizontal o ajuste de ângulo da ponta.

Especificações

Principais características

O que cada número do 513-465-10E significa na prática.

Horizontal FORMATO DO CORPO

É a razão de existir deste código. Em alojamento, entre paredes e sob a peça, o corpo horizontal entra onde o vertical não entra, e o mostrador continua voltado para quem lê.
41 g PESO

Quatro gramas a menos que o vertical. Em montagem em braço longo ou base leve, menos massa significa menos oscilação transmitida à leitura.
0,002 mm por divisão GRADUAÇÃO

Dois micrometros por divisão em 0,2 mm de capacidade, na escala 0-100-0.
4 µm na faixa, 2 µm em 10 divisões ERRO DE INDICAÇÃO

Idêntico ao do 513-405-10E vertical. Trocar de formato não troca a metrologia.
0,3 N ou menor FORÇA DE MEDIÇÃO

A mesma do vertical, o que mantém a aplicação em peça leve.

Soluções

Quais problemas resolve

Situações de medição em que o 513-465-10E é a escolha certa.

Desafio O corpo vertical não entra no alojamento

Em medição dentro de um rebaixo ou entre duas paredes próximas, o corpo do apalpador vertical encosta antes de a ponta chegar à superfície.

Solução

O 513-465-10E tem corpo horizontal, que ocupa o espaço em outra direção e entra onde o vertical não cabe.

Desafio Mostrador de costas para o operador

Quando a montagem obriga a girar o instrumento, a escala acaba apontando para a máquina, e a leitura é feita de lado, com erro de paralaxe.

Solução

No formato horizontal do 513-465-10E o mostrador fica no plano do corpo, então a mesma montagem deixa a escala visível.

Desafio Massa em balanço na ponta do braço

Apalpador montado na ponta de um braço articulado oscila junto com ele, e cada grama a mais entra na oscilação.

Solução

Com 41 g, o 513-465-10E é o mais leve do par de 0,2 mm.

Desafio Trocar formato e perder a resolução

Em muitas linhas o modelo de formato alternativo vem com resolução menor, e a mudança de corpo custa exatidão.

Solução

Aqui não: o 513-465-10E tem os mesmos 0,002 mm, o mesmo erro e a mesma repetibilidade do 513-405-10E vertical.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-0,2mm
Resolução (mm): 0,002mm
Exatidão (mm): ±0,003mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,003mm
Repetibilidade: 0,001mm

Detalhes técnicos

Formato do corpo: Horizontal. O equivalente vertical de mesma capacidade é o 513-405-10E
Leitura da escala: 0-100-0
Erro de indicação: 4 µm na faixa de medição; 2 µm em 10 divisões de escala
Peso: 41 g, contra 45 g do modelo vertical
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E (este)	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

Relógio apalpador 513-465-10E, capacidade 0,2 mm
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que é o modelo horizontal do 513-465-10E?

É o formato de corpo em que o mostrador fica no plano do corpo do instrumento, em vez de à frente dele. Serve para medir em alojamento, entre paredes e sob a peça, onde o corpo vertical não cabe.

O 513-465-10E mede diferente do 513-405-10E?

Não. Graduação de 0,002 mm, capacidade de 0,2 mm, escala 0-100-0, erro de 4 µm na faixa e 2 µm em 10 divisões, histerese de 3 µm e repetibilidade de 1 µm são iguais nos dois. Muda o formato do corpo e o peso.

Quanto pesa o 513-465-10E?

41 g, contra 45 g do modelo vertical de mesma capacidade. É o número da tabela do catálogo que distingue os dois formatos.

Qual a força de medição do 513-465-10E?

0,3 N ou menor, a mesma do vertical. Em peça leve ou apoiada isso evita que o instrumento desloque o conjunto durante a leitura.

Por que a leitura do 513-465-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

O 513-465-10E aceita as mesmas pontas da série?

Aceita. A ponta de contato de metal duro de ø2 mm acompanha o instrumento, e o catálogo oferece pontas de outros comprimentos e materiais para toda a Série 513.
