Relógio Apalpador Horizontal Ponta de Metal Duro Alcance .03"Resolução ....

Relógio Apalpador Horizontal Ponta de Metal Duro Alcance .03"Resolução .0005" Mitutoyo 513-402-10E - Loja Oficial | Produto Original

Relógio Apalpador Horizontal Ponta de Metal Duro Alcance .03"Resolução .0005" Mitutoyo 513-402-10E

Relógio Apalpador Horizontal Ponta de Metal Duro Alcance .03"Resolução .0005" Mitutoyo 513-402-10E

Name: Relógio Apalpador Horizontal Ponta de Metal Duro Alcance .03"Resolução .0005" Mitutoyo 513-402-10E
Brand: Mitutoyo
SKU: 513-402-10E
Price: 1144.56 BRL
Availability: OutOfStock

SKU: 513-402-10E

Melhor Oferta

R$1.144,56 À vista no PIX com 5% OFF

ou R$1.204,80 em até 6x de R$200,80 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste de 0.375 in (ø9,53 mm) e ponta de contato

Compra Segura

100% protegida

Sobre o produto

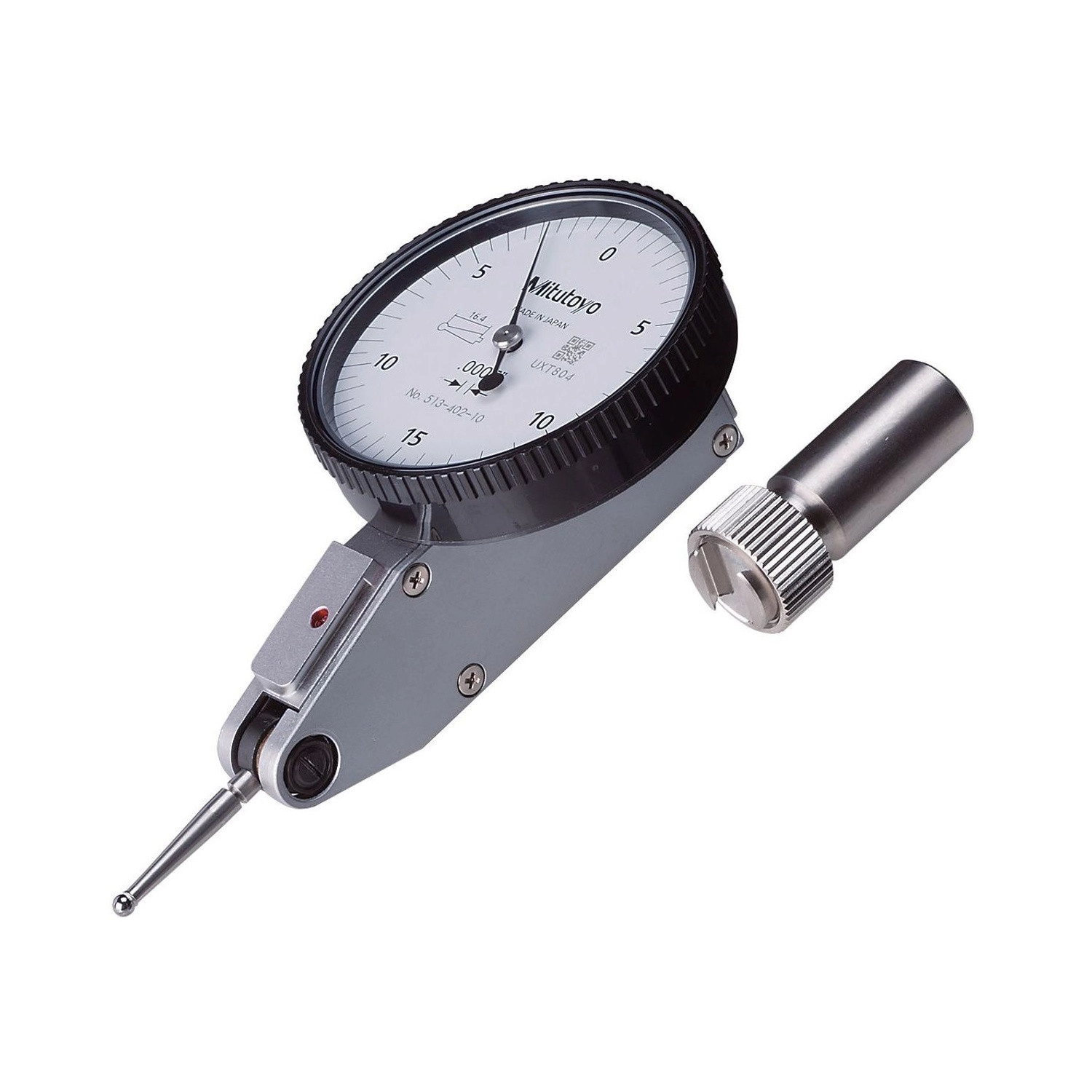

O Relógio Apalpador Mitutoyo 513-402-10E é o modelo em polegada da Série 513: graduação de .0005" e capacidade de .003", na leitura de escala 0-15-0.

O erro de indicação em uma revolução é de ±.0005", com histerese e repetibilidade de ±.0002". A força de medição é de até 0,3 N e o peso, 45 g.

É o apalpador para quem trabalha com desenho cotado em polegada e não quer converter cada leitura: a escala é graduada na unidade do projeto.

Graduação .0005" · capacidade .003"
Escala 0-15-0 · erro ±.0005" em uma revolução
Histerese e repetibilidade ±.0002"
Força até 0,3 N · 45 g · mancais de rubi

Diferenciais

Destaques do produto

O que distingue o 513-402-10E dentro da Série 513.

Divisões de .0005": o desenho em polegada é conferido na mesma unidade.

Faixa de verificação fina, na escala 0-15-0.

Em uma revolução do ponteiro.

Dois décimos de milésimo de polegada ao repetir.

Alcança a superfície sem improvisar a montagem.

Baixo atrito, o que sustenta a resolução em polegada.

Especificações

Principais características

O que cada número do 513-402-10E significa na prática.

Polegada SISTEMA DE MEDIÇÃO

A escala é graduada em polegada, não convertida. Isso elimina o arredondamento que a conversão de cabeça introduz a cada leitura.
.0005" por divisão GRADUAÇÃO

Meio milésimo de polegada por divisão. O modelo mais fino da linha em polegada é o 513-403-10E, com .0001".
.003" CAPACIDADE

Faixa curta, coerente com o uso de apalpador em verificação de batimento e alinhamento.
±.0005" em uma revolução ERRO DE INDICAÇÃO

Com histerese e repetibilidade de ±.0002", os dois no mesmo valor.
0,3 N ou menor FORÇA DE MEDIÇÃO

A força padrão da série, adequada a peça metálica de bancada.

Soluções

Quais problemas resolve

Situações de medição em que o 513-402-10E é a escolha certa.

Desafio Converter polegada a cada leitura

Desenho em polegada medido em instrumento métrico obriga a converter, e o arredondamento se acumula justamente na casa que decide a aprovação.

Solução

O 513-402-10E é graduado em polegada: a leitura sai na unidade do desenho.

Desafio Relatório que precisa falar a mesma língua do cliente

Peça exportada ou projeto de origem americana especifica em milésimos de polegada, e converter para relatar duplica a chance de erro.

Solução

Com divisão de .0005" e repetibilidade de ±.0002", o 513-402-10E gera leitura direta para esse relatório.

Desafio Superfície que o comparador de fuso não alcança

Em face interna, rasgo e peça montada, o instrumento de fuso reto não encosta perpendicular à superfície.

Solução

A ponta do 513-402-10E gira até 220° e o corpo se fixa pela haste ou pelo rabo de andorinha.

Desafio Escolher entre os dois modelos em polegada

A loja tem dois apalpadores em polegada, e a diferença entre eles não está no nome.

Solução

A régua é a resolução: .0005" com .003" de faixa é o 513-402-10E; .0001" com .0008" é o 513-403-10E.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,3N ou menor
Marca: Mitutoyo
Sistema de Medição: Polegadas (in)
Alcance (in): 0-0,03"
Resolução (in): 0,0005"
Exatidão (in): ±0,0005"
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,0002"

Detalhes técnicos

Unidade da escala: Polegada. A escala e a graduação são em polegada, sem conversão
Leitura da escala: 0-15-0
Erro de indicação: ±.0005" em uma revolução
Repetibilidade: ±.0002"
Peso: 45 g
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E (este)	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

Relógio apalpador 513-402-10E, capacidade .003"
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 513-402-10E mede em milímetros?

Não. A escala é graduada em polegada, com divisões de .0005". Para leitura métrica a Série 513 tem os modelos em milímetro, como o 513-424-10E e o 513-405-10E.

Qual a diferença entre o 513-402-10E e o 513-403-10E?

A resolução e a faixa. O 513-402-10E tem divisão de .0005" em .003" de capacidade; o 513-403-10E tem .0001" em .0008". O 403 é o mais fino; o 402 tem mais faixa.

O que é a escala 0-15-0 do 513-402-10E?

É o mostrador numerado de 0 a 15 e de volta a 0, com o zero no centro, em divisões de .0005".

Qual a repetibilidade do 513-402-10E?

±.0002", o mesmo valor da histerese. O erro de indicação em uma revolução é de ±.0005".

Por que a leitura do 513-402-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

O 513-402-10E usa as mesmas pontas dos modelos métricos?

Usa. A ponta de contato acompanha o instrumento e o catálogo oferece pontas de outros comprimentos e materiais para toda a Série 513, independentemente de a escala ser em polegada ou milímetro.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-402-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
