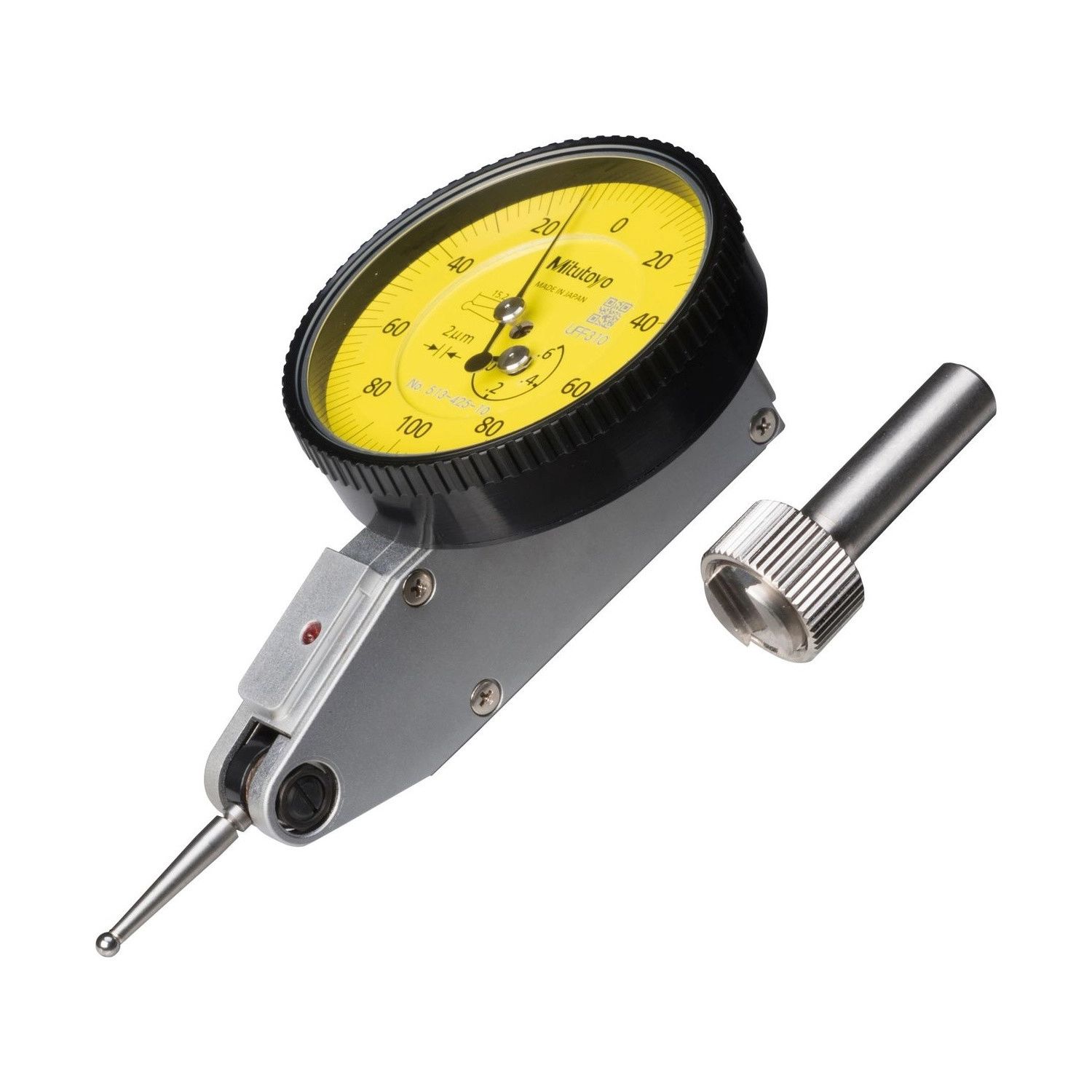

Relógio Apalpador Ponta de Metal Duro 0,6mm/0,002mm – 513-425-10E

Relógio Apalpador Ponta de Metal Duro 0,6mm/0,002mm – 513-425-10E - Mitutoyo Loja Oficial | Produto Original

Relógio Apalpador Ponta de Metal Duro 0,6mm/0,002mm – 513-425-10E

Name: Relógio Apalpador Ponta de Metal Duro 0,6mm/0,002mm – 513-425-10E
Brand: Mitutoyo
SKU: 513-425-10E
Price: 1605.41 BRL
Availability: OutOfStock

SKU: 513-425-10E

Melhor Oferta

R$1.605,41 À vista no PIX com 5% OFF

ou R$1.689,91 em até 6x de R$281,65 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Haste cilíndrica ø8 mm e ponta de contato

Compra Segura

100% protegida

Sobre o produto

O Relógio Apalpador Mitutoyo 513-425-10E mantém a graduação fina de 0,002 mm numa capacidade de 0,6 mm, o triplo da faixa dos outros modelos dessa resolução.

O erro em 10 divisões de escala continua em 2 µm e a repetibilidade em 1 µm; o que cresce com a faixa é o erro de indicação na faixa inteira, que vai a 7 µm, e a histerese, que vai a 4 µm.

A força de medição é de até 0,4 N e o peso, 45 g. É o apalpador para quem precisa de leitura de dois micrometros sem ficar preso a uma faixa de dois décimos de milímetro.

Graduação 0,002 mm · capacidade 0,6 mm
Erro 2 µm em 10 divisões · 7 µm na faixa inteira
Repetibilidade 1 µm · histerese 4 µm
Escala 0-100-0 · força até 0,4 N · 45 g

Diferenciais

Destaques do produto

O que distingue o 513-425-10E dentro da Série 513.

0,6 mm com 0,002 mm por divisão, contra os 0,2 mm dos irmãos de mesma resolução.

Em trecho curto, a exatidão é a mesma dos modelos de faixa menor.

Um micrometro no mesmo ponto, apesar da faixa triplicada.

Leitura direta do desvio para os dois lados do zero.

Baixo atrito, que é o que sustenta a divisão de dois micrometros.

Acesso a superfície que o comparador de fuso não alcança.

Especificações

Principais características

O que cada número do 513-425-10E significa na prática.

0,6 mm CAPACIDADE

O triplo dos outros modelos de 0,002 mm da série. Acomoda o desvio inicial de uma peça ainda não alinhada sem bater no fim da escala.
7 µm na faixa, 2 µm em 10 divisões ERRO DE INDICAÇÃO

A faixa maior custa no número acumulado, que vai de 4 µm para 7 µm. Em trecho curto, que é o uso real, o erro continua em 2 µm.
4 µm HISTERESE

Um micrometro acima dos modelos de 0,2 mm. É o preço mecânico do curso maior no mesmo mecanismo.
1 µm REPETIBILIDADE

Não piorou com a faixa: repetir no mesmo ponto continua dando um micrometro de dispersão.
0,4 N ou menor FORÇA DE MEDIÇÃO

Acima dos 0,3 N dos modelos de faixa curta, o que acompanha a mola mais longa.

Soluções

Quais problemas resolve

Situações de medição em que o 513-425-10E é a escolha certa.

Desafio Faixa curta que acaba antes do ajuste

Apalpador de 0,2 mm sai da escala assim que a peça está um pouco fora, e o operador perde a leitura justamente na fase em que mais precisa dela.

Solução

Com 0,6 mm, o 513-425-10E acompanha o desvio desde o desalinhamento inicial até o ajuste fino.

Desafio Trocar de instrumento no meio do alinhamento

Começar com um apalpador de faixa grande e terminar com um de resolução fina significa remontar o dispositivo e perder a referência.

Solução

O 513-425-10E faz as duas etapas: 0,6 mm de faixa com divisão de 0,002 mm.

Desafio Resolução fina que não sobrevive à faixa

Em muitos instrumentos, ampliar a faixa piora a repetibilidade, e a divisão fina vira enfeite.

Solução

Aqui a repetibilidade fica em 1 µm, a mesma dos modelos de 0,2 mm da série.

Desafio Peça que não tolera força

Quanto maior a faixa, maior tende a ser a força da mola, e isso limita o uso em material macio.

Solução

O 513-425-10E fica em 0,4 N, ainda dentro do que a série pratica. Se a peça for sensível, o 513-414-10E trabalha com 0,2 N numa faixa menor.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 513
Força de medição: 0,4N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-0,6mm
Resolução (mm): 0,002mm
Exatidão (mm): ±0,007mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tipo de apalpador: Horizontal
Histerese: 0,004mm
Repetibilidade: 0,001mm

Detalhes técnicos

Leitura da escala: 0-100-0
Erro de indicação: 7 µm na faixa de medição; 2 µm em 10 divisões de escala
Peso: 45 g
Nome de fábrica: Dial Test Indicator, Série 513, Pocket Type
Código do jogo: Básico (sufixo E). O jogo completo da mesma capacidade, de sufixo T, acrescenta as hastes de fixação
Mancais: Rubi, para alta sensibilidade e exatidão de medição
Montagem: Pela haste ou pelo corpo do instrumento, fixado no encaixe rabo de andorinha
Direção de medição: Reversível
Ajuste da ponta: Ponta ajustável em 220°
Visor e escala: Totalmente ajustáveis
Vedação do visor: Selado com anel elástico, contra entrada de água e óleo
Temperatura de uso: 0 °C a 40 °C
Documento de referência: Catálogo geral Mitutoyo p2019, seção Apalpadores, e o Manual do Usuário da Série 513

Variações da série

Outros modelos da Série 513 disponíveis na loja

Código	Jogo	Capacidade	Graduação
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E (este)	Básico	0,6 mm	0,002 mm
513-414-10E	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504T	Completo	.01"	.0001"
513-504-10T	Completo	.01"	.0001"
513-512T	Completo	.02"	.0005"
513-518T	Completo	.04"	.001"

Itens inclusos

Relógio apalpador 513-425-10E, capacidade 0,6 mm
Ponta de contato de metal duro ø2 mm
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 513-425-10E é o apalpador de 0,002 mm com maior capacidade da série?

É, com 0,6 mm. Os outros dessa graduação, como o 513-405-10E e o 513-465-10E, têm 0,2 mm.

O que muda do 513-425-10E para o 513-405-10E?

A capacidade, de 0,2 mm para 0,6 mm, e o que vem com ela: o erro na faixa inteira sobe de 4 µm para 7 µm, a histerese de 3 µm para 4 µm e a força de 0,3 N para 0,4 N. A divisão e a repetibilidade são iguais.

O erro de 7 µm do 513-425-10E vale em qualquer leitura?

Não. Esse é o erro na faixa de medição inteira, de 0,6 mm. Em 10 divisões de escala, que é o uso típico do apalpador, o limite é de 2 µm.

Qual a força de medição do 513-425-10E?

0,4 N ou menor. É a força mais alta entre os apalpadores desta página, o que acompanha a faixa três vezes maior.

Por que a leitura do 513-425-10E muda quando a ponta não fica perpendicular?

Porque o apalpador mede na direção do movimento da ponta, não na direção da superfície. Se a ponta não fica perpendicular à peça, o manual da Mitutoyo manda multiplicar a leitura pelo fator de correção do ângulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° e 0,50 a 60°. O exemplo do próprio manual: leitura de 0,05 mm a 30° equivale a 0,043 mm reais.

O 513-425-10E precisa de cuidado especial pela faixa maior?

O mesmo da série, com atenção ao fim de curso: não forçar a ponta além do batente. A faixa maior significa mais percurso, e mais percurso acumula mais energia num impacto acidental.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 513-425-10E de fábrica.

Fornecido como padrão pela Mitutoyo nesta série: acompanha os dados de inspeção de fábrica do instrumento.
